产品详情

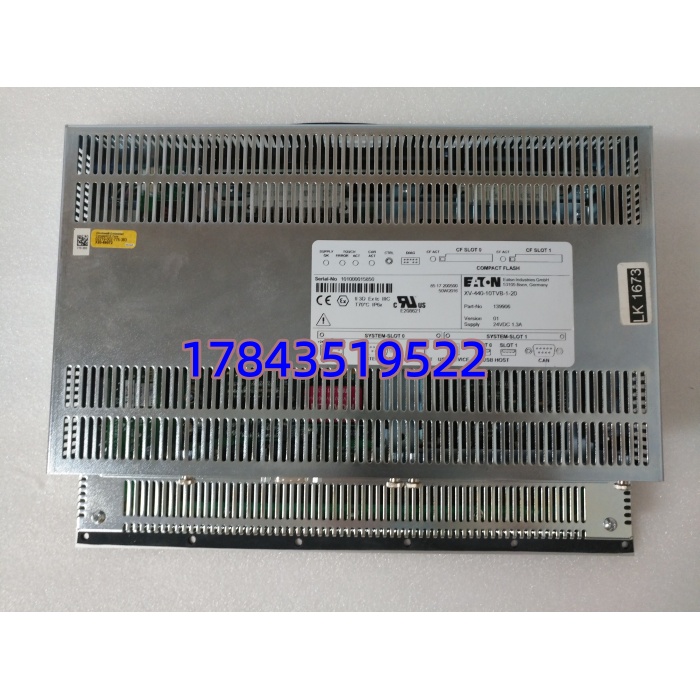

· 型号：XV-440-10TVB-1-20（Catalog No. 139906）
· 品牌：Eaton Electrical GmbH（原 Klockner-Moeller / Moeller 品牌继承）
· 系列：XV400 Series — HMI + optional integrated PLC (CODESYS-based)
规格参数
- 产品全称：Eaton XV-440-10TVB-1-20 Industrial HMI Touch Panel with optional PLC function
- 目录号(Catalog No.)：139906

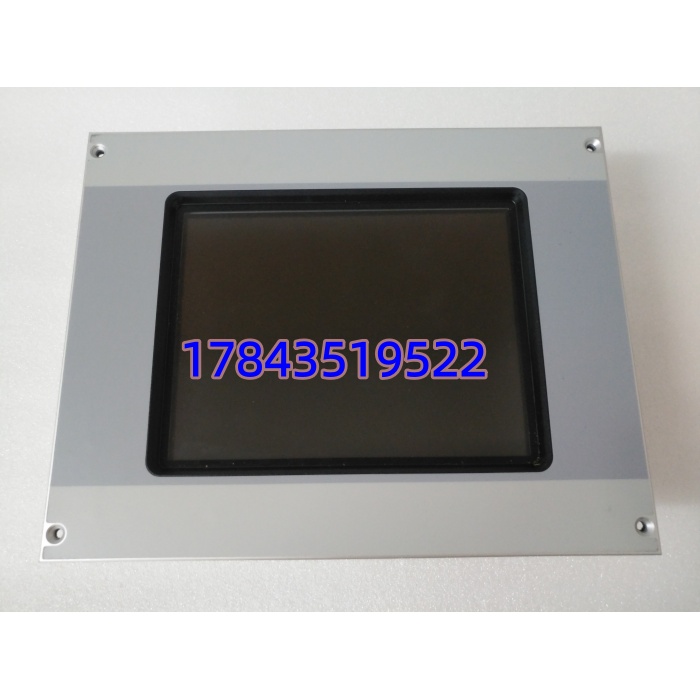

- 显示屏：10.4″ TFT 彩色 LCD，65536 色
- 分辨率：800 × 600 pixels（SVGA/VGA 级别，部分资料记为 640×480 兼容模式）
- 触摸屏类型：模拟电阻式（支持戴手套操作），部分批次标红外/电阻混合
- 供电电压：24 V DC（范围 18–30 V DC，典型功耗 ≈ 12–18 W / 0.5–0.8 A @24V）
- 处理器：32-bit RISC CPU（400 MHz 级，依版本批次）
- 内存：64 MB SDRAM / 64 MB NAND Flash / 128 KB NVRAM（典型配置）
- 操作系统：Microsoft Windows CE（经 CF 卡载入，需单独授权）
- 可视化软件：Galileo EPAM（HMI 画面设计）
- PLC 编程软件：XSoft-CODESYS-2 / -3（符合 IEC 61131-3，需另购 PLC License 激活逻辑控制）
- 通讯接口：1×10/100 Base-TX Ethernet(RJ45)、1×RS-232(DB9)、1×RS-485/422(可配)、1×CAN(optional/easyNet)、2×USB Host、1×USB Device
- CF 卡插槽：支持 Type I/II CompactFlash 用于 OS / 项目 / 数据日志存储
- 前面板防护：IP65（NEMA 4/4X 正面）
- 后壳防护：IP20
- 安装方式：面板开孔嵌入式安装（随附安装夹），开孔 ≈ 246×184 mm（以手册为准）

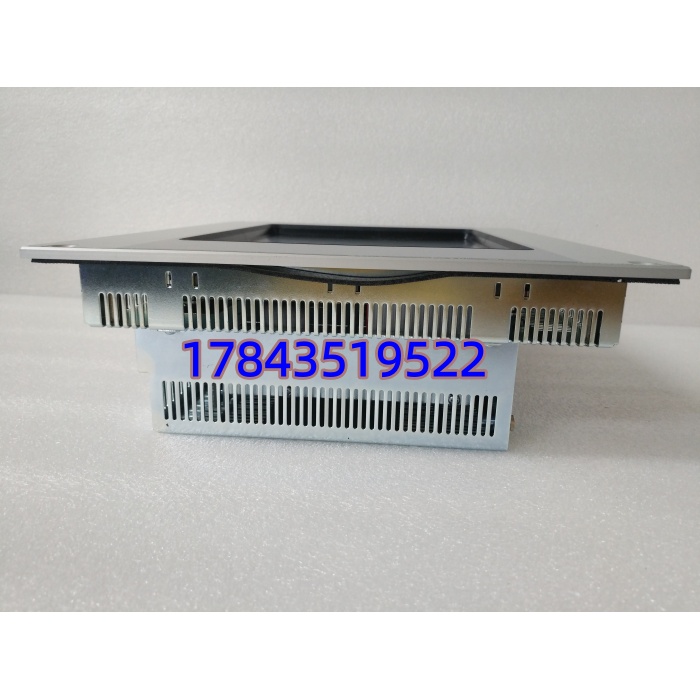

- 外形尺寸(约)：270(W)×206(H)×93(D) mm（含边框）
- 工作温度：0 ℃ ～ +50 ℃（柜内不超限温）
- 存储温度：-20 ℃ ～ +60 ℃
- 相对湿度：10% ～ 95% 非凝露
- 认证：CE、UL 508 / cULus、EN 61000-6-2/4（EMC）、IEC/EN 61131-2
- 重量(约)：1.6～2.0 kg
产品介绍
现场实测发现，XV400 系列 HMI 最常见的死法不是主板而是 CCFL 背光管衰减——运行 8~10 年后屏幕逐渐暗到看不清，触摸还正常，老师傅第一反应是”程序卡了”其实只是背光挂了。这块屏在 Eaton 体系里既是操作窗口又是可选软 PLC（买授权激活 CODESYS 后能直接跑逻辑控制小型单机），它一旦黑屏整台设备变”哑巴”：操作员无法启停、无法改配方、无法看报警——对包装线/试验台这种单机设备等于整线趴窝。
XV400 系列 Eaton 已推新一代 XV500，但 -10TVB-1-20 在大量存量 OEM 设备上跑着，新项目不推荐老款但备件必须持有一件经测冷备。HMI 属典型”坏了才想起买、一问交期 12 周或 EOL”的件，ABC 分类放 A 类——持有成本千把块，停机等货一天损失远超此数。建议同型号整机备（含 CF 卡克隆备份），别只囤屏贴。
应用场景与库存策略
包装机/灌装线本地操作面板、试验台单机型控制站（HMI+软PLC）、水处理加药间就地监控、食品机械清洗区 IP65 面板——共同痛点：设备唯一人机交互入口，HMI 故障→无法操作→产线/试验中止，且 XV400 部分已进入生命周期末期(EOL Mature)，新订波动。
- 立式/枕式包装机操作面板（XV-440 做主 HMI+配方存储）→ 建议按每 5~8 台同类机备 1 件整机冷备件（含 CF 卡已克隆最新工程），密封防尘袋保存；每年上电自检一次确认背光亮度正常。
- 试验台/检测线单机控制站（内置 CODESYS 软 PLC 控 IO）→ 非它不可（项目文件绑定 XV400 平台与 Galileo 版本）→ 建议关键台位各备 1 件或按台数 20% 池化持有，遇 EOL 公告按剩余服役年限 LTB。
- 食品/制药清洗区 IP65 面板（每日高压冲洗）→ CCFL 背光受潮先衰，建议每 3 年目测亮度趋势，备件集中管理勿分散呆滞。
- 老 OEM 设备延寿无改造预算→ 遇官方 PCN 转入 LTB 立即按
(设备台数 × 年故障率估 2~3% × 剩余寿命) + 安全余量 1~2采购，典型按同类设备 10%~15% 备货。
真实案例：华东某外资糖果包装线 12 台灌装-包装联动单元，全部配 Eaton XV-440-10TVB-1-20 做操作站。运行第 11 年早班一台屏背光彻底不亮（触摸有声反馈），CF 卡读出项目正常——确认背光管寿终。库房无备件，原厂代理反馈该 P/N 进入限量供货批次调欧洲货 4 周起。临时拆邻线停机待修机台救急恢复生产，包装线停线 5 小时损失约 ¥7 万。事后业主按 12 台机 LTB 采购 2 件经测整机（含 CF 卡克隆备份）集中冷备——再未因此停过车。
