描述
产品详情

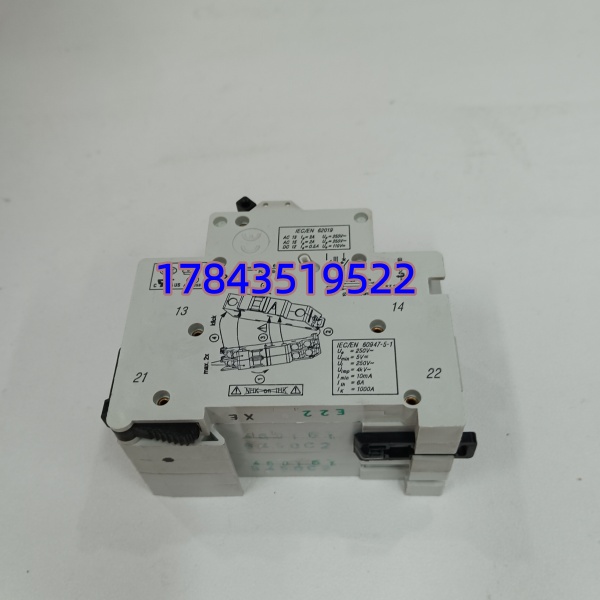

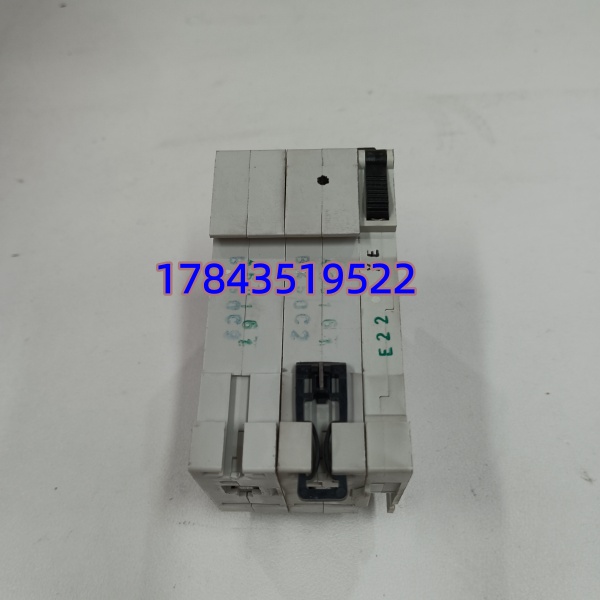

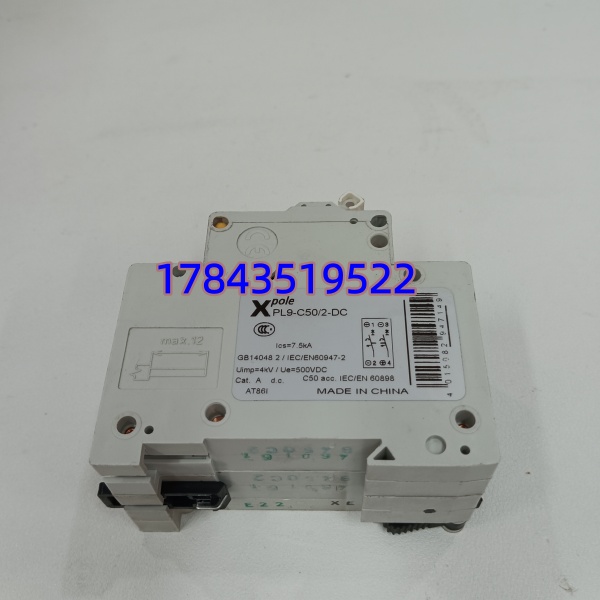

· 型号：PL9-C50-2-DC
· 品牌：EATON（伊顿）
· 系列：xPole PL9 系列 直流微型断路器
规格参数
- 额定电流：50 A
- 极数：2 极（串联使用以提高灭弧能力）
- 额定电压：最高 DC 440 V（部分资料标称 1000 V，实际应用需查降容曲线）
- 分断能力：约 6–10 kA（视具体电压等级而定）
- 脱扣特性：C 曲线（5–10 倍额定电流瞬时脱扣），适合常规配电与电机负载
- 接线能力：螺丝端子，适用 10–35 mm² 铜导线
- 安装方式：35 mm 标准 DIN 导轨安装
- 环境温度：-25 ℃ 至 +60 ℃（高温需降容使用）
- 机械寿命：约 10,000–20,000 次操作循环
- 防护等级：IP20（手指防触碰）
产品介绍
PL9-C50-2-DC 是伊顿 xPole 系列里专门对付直流回路的 50A 微型断路器。它不像普通家用空开那样只管交流电，而是通过特殊的磁吹灭弧结构，专门解决直流电没有自然过零点、电弧难熄灭的问题。通常用在光伏、储能或直流屏里，给电池组、逆变器或直流母线做支路保护。
这玩意儿最大的特点是 2 极串联设计，故障时能同时切断正负极，把分断能力提升到 6–10 kA。C 曲线的设计让它能承受一定的启动冲击电流，不会动不动就误跳。相比普通 MCB，它的机械寿命更长，更适合那些一年到头都不停电、环境还比较恶劣的工业现场。
应用场景与行业案例
痛点切入
直流系统最怕的就是短路起火。因为直流电弧拉出来很难自己熄灭，一旦保护器件分断能力不够，很容易烧穿柜体甚至引发火灾。PL9-C50-2-DC 就是为了防止这种”拉弧”事故设计的。
典型场景
- 光伏与储能电站：挂在光伏组串或电池簇的直流汇流箱里，作为 440V 等级的支路保护，防止单路故障拖垮整串。
- 轨道交通直流屏：给车厢或站台的直流控制回路供电，耐受频繁震动和温度变化。
- 电动汽车充电桩：装在直流快充桩内部，保护直流输出模块和线缆。
真实案例
去年有个储能项目，现场反馈某一路电池簇偶尔跳闸。去了一看，原来施工队为了省事，拿普通的交流 MCB 串起来当直流开关用。虽然额定电流够，但直流短路分断能力根本不够，上次短路直接把外壳炸裂了。后来全部换成 PL9-C50-2-DC，不仅电压等级匹配，串联灭弧也靠谱，整改后再没出过事。
常见问题解答 (FAQ)
Q：它能直接替代家里的交流空开吗？
A：千万别混用。虽然长得像，但它内部结构是针对直流优化的。交流回路请老老实实用 AC 断路器，直流回路才用它，混用可能导致故障时拒动或爆炸。
Q：为什么标称 1000V 却又说只能用 440V？
A：这是串联使用的门道。单极耐压可能只有 250V 左右，把两极串联起来用到 440V 没问题。如果非要上到 1000V 系统，必须严格查阅降容曲线，确认在该电压下的分断能力是否满足要求，不能盲目照搬标称值。
Q：接线时正负极有讲究吗？
A：强烈建议按照外壳标识的”上入下出”接线（电源接上端，负载接下端）。直流断路器对进出线方向敏感，接反了可能会影响灭弧效果，甚至缩短使用寿命。
Q：夏天太热会不会误跳？
A：它是热磁脱扣原理，对环境温度很敏感。如果柜内温度超过 40–50 ℃，它的实际脱扣电流会变小，可能不到 50A 就跳了。这时候要么加强散热，要么就得按手册降容使用
