描述
产品详情

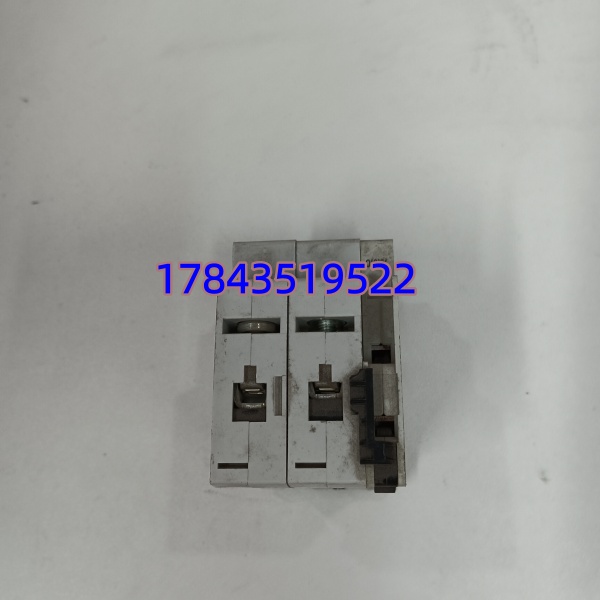

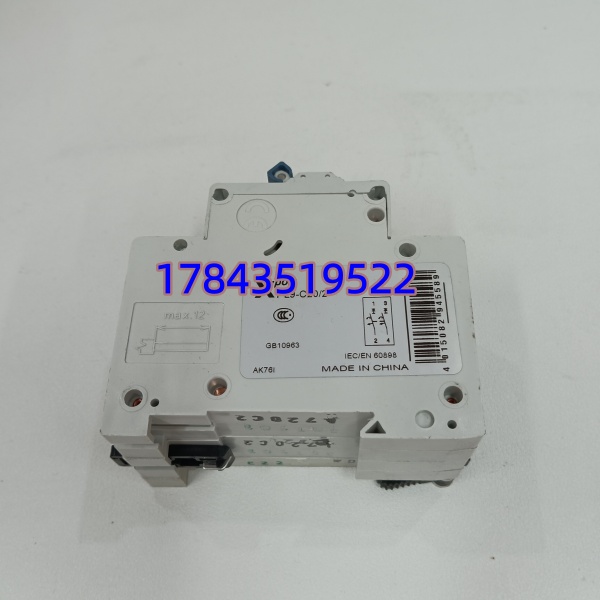

· 型号：PL9-C20-2
· 品牌：伊顿（Eaton）
· 系列：PL9 系列微型断路器（Miniature Circuit Breaker）
规格参数
- 产品类型：2 极微型断路器（MCB），提供过载和短路保护
- 额定电流：20 A
- 极数：2P（双极）
- 额定电压：230/400 V AC
- 脱扣特性：C 型（适用于一般负载）
- 额定短路分断能力：6 kA（部分资料标注最高 10 kA，以实物铭牌为准）
- 符合标准：IEC/EN 60898-1、IEC 60947-2
- 安装方式：35 mm DIN 导轨安装
- 外形尺寸：约 85 mm × 35 mm × 70 mm
- 重量：约 0.15 kg
- 工作温度：-25 ℃ ～ +60 ℃
- 接线范围：0.2–6 mm²（提升式/开口式端子）

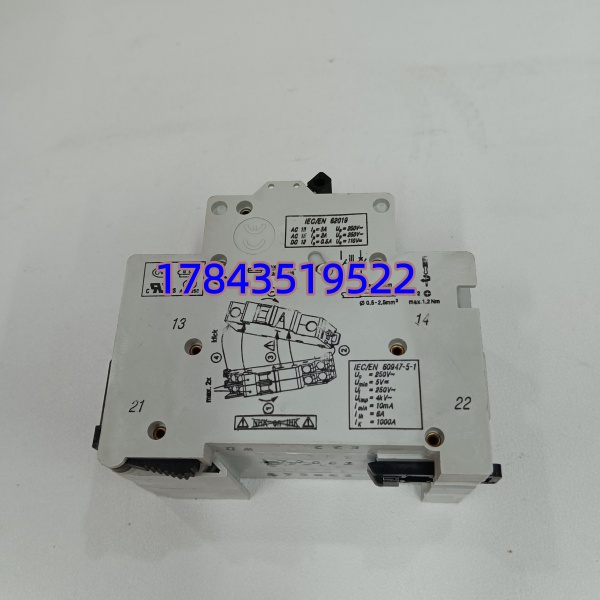

- 辅助功能：红/绿双色触头位置指示，可选配辅助触点、分励脱扣器等附件
产品介绍
PL9-C20-2 是伊顿 PL9 系列中的一款 2 极微型断路器，额定电流 20A、C 型脱扣曲线，主要用来给照明、插座和小功率电机等末端回路做过载和短路保护。
它采用磁热式脱扣机构，结构简单、维护成本低，适合在控制柜、动力箱里密集安装。如果现场已经有大量 PL9 断路器在用，后续扩容或更换时用同系列备件，接线和空间布局都会更顺手。
应用场景与行业案例
痛点切入：
现场最头疼的就是半夜设备跳闸，结果发现是普通微断扛不住电机启动电流，或者短路时分断能力不够直接把开关“炸”了。选对合适的微断，至少能在故障时把事故范围锁死在一个回路里。
典型场景：
- 厂房照明与插座回路：C 型曲线兼顾照明灯具和维修用电动工具的启动电流，2P 结构方便检修时彻底断开相线和中性线。
- 小型电机与泵类负载：20A 额定电流配合 6kA 分断能力，能满足小功率电机直接启动时的冲击和短路保护需求。
- 控制柜内二次电源分支：为 230V 控制变压器或开关电源前端提供保护，体积紧凑，有利于在有限柜内空间做多回路布置。
真实案例：
某污水处理厂预处理车间一台 4kW 排污泵频繁跳闸，原来是用了 B 型微断，启动瞬间磁脱扣直接动作。后来把上级回路换成 PL9-C20-2，利用 C 型曲线更高的瞬时脱扣倍数，轻松躲过启动峰值，此后运行一直稳定。
常见问题解答 (FAQ)
Q1：PL9-C20-2 支持热插拔吗？
A：不支持。它是带载分断开关，不是电子模块。严禁带电插拔或带负荷操作，必须在上级断电后再进行更换或接线，以防电弧灼伤。
Q2：能否用单极（1P）断路器替代？
A：不建议。2P 能同时切断相线和中性线，检修更安全，也避免中性线带电带来的隐患。若原设计为 2P，擅自改为 1P 会降低安全性和选择性，还可能违反规范。
Q3：C 型和 D 型曲线有什么区别？
A：C 型瞬时脱扣范围为 5–10 倍额定电流，适合照明、插座和一般电机；D 型为 10–20 倍，更适合变压器、大惯量电机等高启动冲击负载。
Q4：和西门子、施耐德等品牌能直接互换吗？
A：外形尺寸和安装孔位并不完全一致，柜内空间和母线排连接未必能直接替换。更换品牌时要重新核对额定电流、分断能力和脱扣曲线，并确认符合当地规范。
Q5：如何辨别真伪或翻新件？
A：正品外壳阻燃、字迹清晰、操作手柄力度均匀；假货或翻新件往往塑料发脆、标识模糊、手柄发涩。价格远低于市场价的渠道需谨慎，必要时可让供应商出具原厂证明或检测报告。
