描述
产品详情

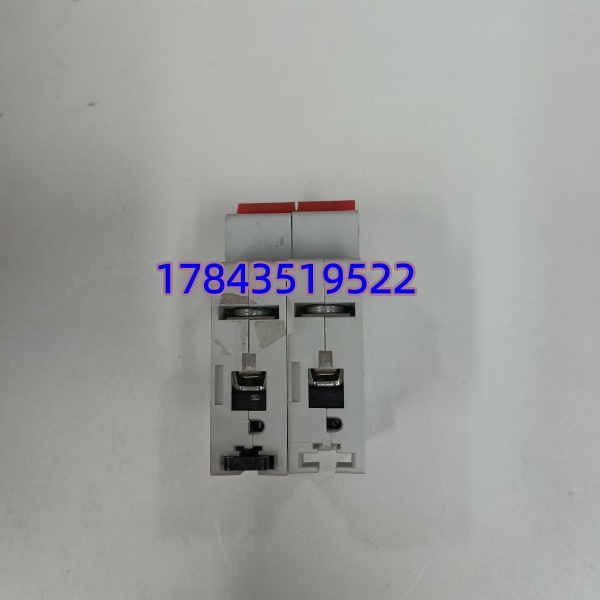

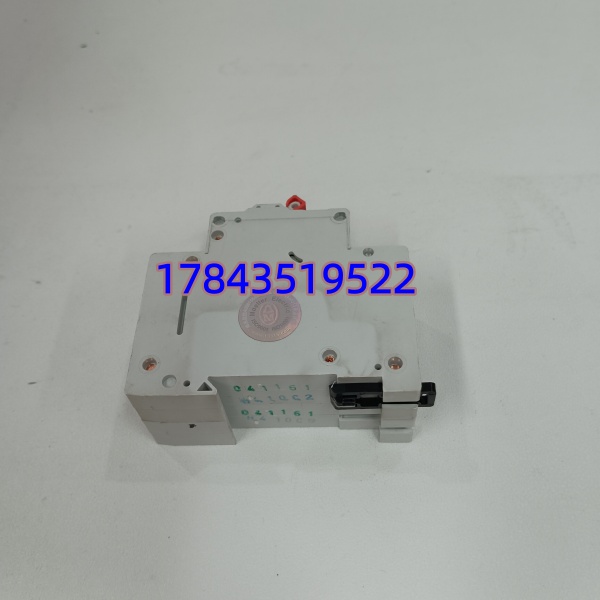

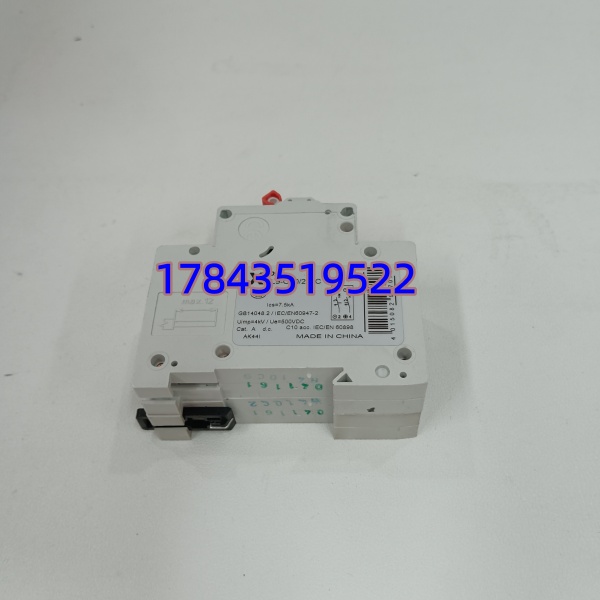

· 型号：PL9-C10-2-DC
· 品牌：Eaton / Moeller
· 系列：xPole PL9 直流专用系列
规格参数
- 额定电流 (In)：10 A
- 极数：2P（两极联动，正负极同时切断）
- 脱扣特性：C 型（瞬时脱扣电流为 5–10 倍额定电流，适合带一定启动冲击的负载）
- 额定工作电压：单极 220 V DC，双极串联 440 V DC
- 额定短路分断能力：6 kA @ 250 V DC（具体以本体铭牌为准）
- 接线能力：通常支持 1–25 mm² 导线（具体需核对实物接线腔空间）
- 安装方式：标准 35 mm DIN 导轨安装（占用 2 模数宽度）
- 工作温度：约 -25 ℃ 至 +60 ℃（降容使用需查手册）
- 防护等级：IP20（防直接接触，不防尘防水）
- 符合标准：IEC/EN 60947-2及相关直流断路器标准
产品介绍
PL9-C10-2-DC 是伊顿 xPole PL9 系列里专门吃直流电的微型断路器。它最大的特点就是针对直流电弧难熄灭的问题做了灭弧室加强，能在 440 V DC 下安全切断故障。10A 的 C 型曲线设计，刚好能躲过继电器、小型直流电机启动时的瞬间浪涌，避免一开机就误跳闸。
这货在控制柜里通常充当“看门人”，专门保护下游的 24V/110V/220V 直流控制回路。一旦线路短路或过载，它能迅速切断电源，防止电缆过热起火。相比普通交流空开，它的耐压和灭弧能力完全不是一个量级，千万别为了省事拿交流空开替用，直流短路时真的会炸。
应用场景与行业案例
直流系统最怕的就是短路起火，因为直流电弧没有过零点，一旦拉弧很难自己熄灭。PL9-C10-2-DC 这种专用直流断路器，就是为了解决这个痛点，确保在几百伏直流下也能可靠分断。
典型场景：
- 工业自动化控制柜：给 PLC 的 24V 电源、中间继电器线圈、电磁阀组做分支保护，防止单个元件短路烧坏整路电源。
- 光伏与储能系统：用于汇流箱或逆变器前的直流支路保护，承受光伏板的高压直流输入。
- 轨道交通与通信：车载或机房内的直流配电屏，保护通信模块和信号设备。
真实案例：某化工厂仪表间改造时，为了图便宜，在 110V DC 电磁阀回路里用了普通的 AC 空开。结果现场一次接地短路，空开直接炸裂起火，差点烧了整个盘柜。后来整改全线换成 PL9-C10-2-DC，利用它两极联动和强灭弧能力，彻底解决了直流拉弧隐患。
常见问题解答 (FAQ)
Q：这个能当交流空开用吗？
A：绝对不行。PL9-C10-2-DC 是纯直流专用设计，它的灭弧结构和触点参数都是按直流特性匹配的。强行用在交流回路不仅性能浪费，还可能因为交直流特性差异导致保护特性不准，甚至无法有效灭弧。
Q：10A 的规格怎么选？会不会经常误跳？
A：10A 是它的额定持续电流。C 型曲线的瞬时脱扣范围是 50A–100A（5–10 倍），非常适合带继电器、接触器线圈这类有轻微启动冲击的负载。如果你的负载全是纯电阻（比如加热管），或者冲击特别大，可能需要核算一下是否要换 B 型或 D 型，但 10A 这个规格本身在工控回路里很通用。
Q：支持热插拔吗？坏了能带电换吗？
A：虽然它是导轨安装的，但严禁带电插拔。直流分断本身就比交流危险，带负荷直接拔断路器极易产生强烈电弧伤人或烧毁端子。换件前必须先断开上级电源，确认无电压后再操作。
Q：买的时候怎么看真假和成色？
A：正品伊顿的塑料外壳做工精细，激光刻字清晰，手感扎实。重点看接线端子，全新的应该没有压痕和划痕。市面上有些翻新件会把旧的触点打磨一下重新组装，这种内部损伤看不出来，上电容易发热，建议找靠谱的渠道买库存新品。
