产品详情
· 型号：XVS-440-10MPI-1-10
· 品牌：Eaton（伊顿）
· 系列：XV400 Series — HMI/PLC Visualization Terminal
规格参数

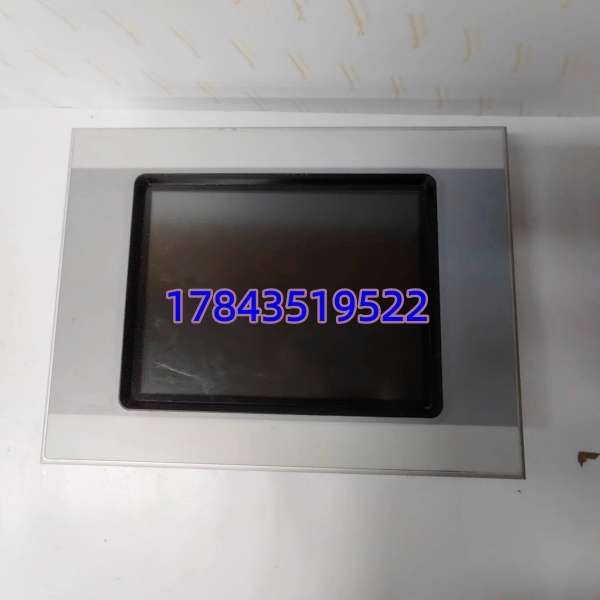

- 显示屏：10.4 英寸 TFT-LCD 彩色，65,536 色（16bit）
- 分辨率：VGA 640 × 480 像素
- 触摸屏：红外触摸（IR Touchscreen，戴普通手套可用）
- 处理器：32位 RISC，400MHz（需核对具体版本手册）
- 内存：DRAM 64MB（程序/数据运行），NVRAM 32KB 掉电保持
- 内部 Flash：约 1.5MB 线性数据区

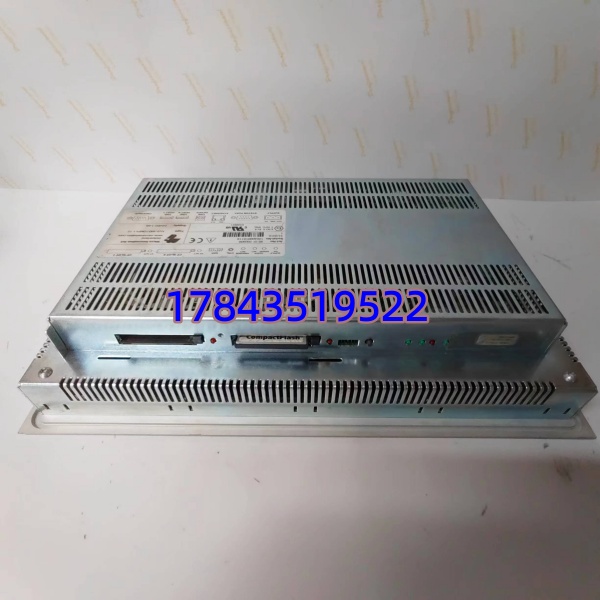

- 外部存储：1× CompactFlash Type I/II 卡槽（CF卡装载WinCE+项目，标配不含）
- 操作系统：Microsoft Windows CE（需CF卡及许可证，通常用 XSoft-CODESYS-2 编程）
- 通讯接口：10/100Base-TX Ethernet×1、RS232(D-Sub 9)×1、PROFIBUS/MPI 主站(D-Sub 9)×1、USB Host×2、USB Device×1
- 供电：24V DC（SELV），允许范围 20.4–28.8V DC，典型功耗 ≈14W，最大 ≤24W
- 防护等级：前面板 IP65 / NEMA 4X，后壳 IP20
- 安装开孔：329(W) × 238(H) mm，面板嵌入式夹紧
- 外形尺寸：约 345(W) × 260(H) × 62(D) mm
- 工作温度：0～+50℃（存储 -20～+60℃），湿度 10–95% 无凝露
- 认证：UL508 / cUL / CE / RoHS
产品介绍
XVS-440-10MPI-1-10 是 Eaton XV400 家族里带 PROFIBUS/MPI 接口的 10.4 寸 HMI/PLC 一体终端。它不只是显示器——内置 IEC 61131-3 软 PLC（CODESYS 2 内核），小系统可以直接用它取代一台 S7-200/300 级 PLC 加独立触摸屏，省柜内空间和一路通讯链路。编程与画面组态分别用 XSoft-CODESYS-2 和 Galileo / XV Designer，OS 与项目存于前面插的 CompactFlash 卡，换屏时把 CF 卡迁移过去基本就能跑。
有一点要注意：MPI 后缀代表板载 PROFIBUS/MPI 口，适合连西门子 S7-300/400 MPI 网络或做 DP 主站；不带此后缀的 XV400 只有以太网+串口。运行时必须插 CF 卡（含 WinCE 镜像及应用），裸机通电只显示启动 LOGO 进不了系统，备件采购别忘确认 CF 卡及授权是否随附或需另购。
应用场景与行业案例
痛点：包装线原先用独立 HMI + 小型 PLC，通讯偶尔掉线、柜内走线乱，PLC 故障导致全线停。XV400 把两者合一，少一个通讯环节就少一个故障点，PROFIBUS/MPI 还能直连现场旧 S7-300 不做网关改造。
典型场景：
- 包装机械——单机设备 HMI+控制合一，通过 PROFIBUS 挂第三方伺服/变频
- 水处理/泵站——本地操作终端连 S7-300 MPI 网络读数据，无需额外 ET200
- 食品饮料产线——IP65 前板耐受冲洗，红外触摸戴薄膜手套可操作
- 橡塑挤出——多区温控画面 + 内置 PLC 逻辑，替代分立温控表+HMI
- 老线改造——利用 MPI 口直连存量西门子 S7，不动原 PLC 程序只读数据做上位监视
真实案例：
前两年帮一家包装设备厂改一条旧产线，原配某品牌 5.7″ HMI 已停产且连不上新增 S7-300 MPI 网络。临时换 XVS-440-10MPI-1-10，CF 卡灌好 Galileo 画面，MPI 口直连 PLC 的 MPI 网络（波特率设 187.5k 匹配），半小时调通。老师傅说”这玩意儿比原先那个清楚多了，关键是以后 PLC 程序也不用改”。唯一踩坑是第一批货没带 CF 卡，通电以为屏坏了——记住这机器裸机不跑项目，CF 卡是必须的。
常见问题解答 (FAQ)
Q1：这机器能直接当普通触摸屏用吗？CF 卡必须买吗？
必须插 CompactFlash 卡，里面要烧 Windows CE 镜像和你的 Galileo/XV Designer 项目。裸机通电只会自检亮灯但无法进入运行画面。采购时确认是否含 CF 卡及 CODE SYS 运行授权，否则要另配。
Q2：内置 PLC 功能要另外买授权吗？和单独 HMI 比有什么限制？
XV400 内置 CODESYS 2 的 IEC61131-3 软 PLC，基本 runtime 通常随屏带（需确认版本），复杂任务（多任务/大量 I/O 映射）有容量上限。它适合中小型控制或本地操作终端，不建议替代中大型机架 PLC 做全厂控制。
Q3：PROFIBUS/MPI 口能连西门子 S7-1200/1500 吗？
MPI 协议只兼容 S7-300/400 MPI 网络。S7-1200/1500 没有 MPI 口，建议走以太网（Modbus TCP 或 Eaton 驱动库支持 S7 TCP），PROFIBUS-DP 可做主站连 DP 从站设备但无法直接 MPI 连 1200/1500。
Q4：停产了怎么替代？切口尺寸一样吗？
Eaton XV400 部分型号已逐步被 XV500 系列替代（XV502 等）。XV500 同尺寸款开孔基本一致（10.4″ 通常为 329×238mm），但电气接口和 CF 卡可能变为 SD/内置 Flash，项目需重新移植（Galileo 可部分导入，CODESYS 程序要确认版本兼容），不能直接插旧 CF 卡盲跑。
Q5：怎么鉴别翻新/拆机件？
重点看前面 IR 触摸玻璃四角是否有划痕撞击、铝壳阳极氧化是否均匀、背后以太网口簧片有无插拔磨损。上电进 BIOS/系统信息可读序列号与固件版本，与原厂出货记录核对。CF 卡槽弹簧松旷是常见翻新工艺缺陷。
