描述
产品详情

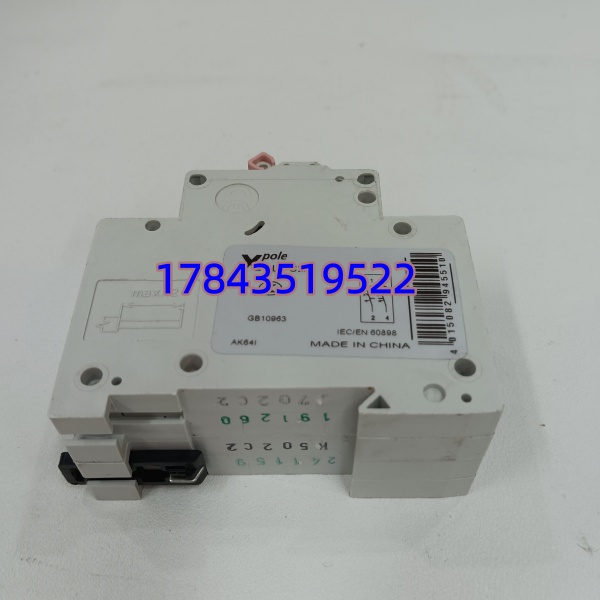

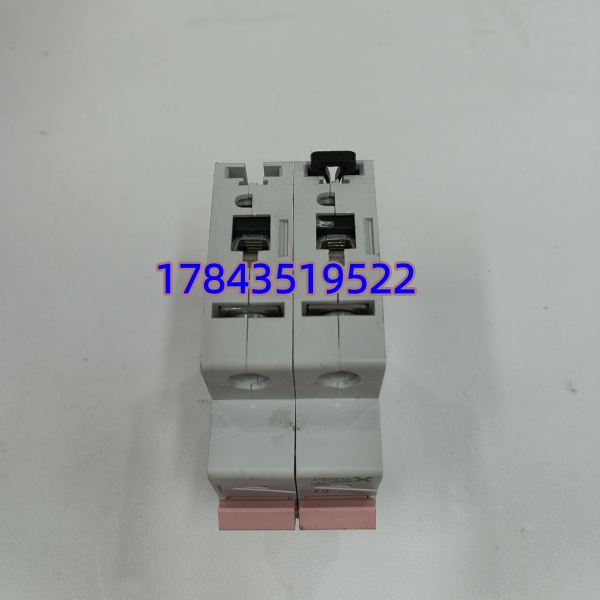

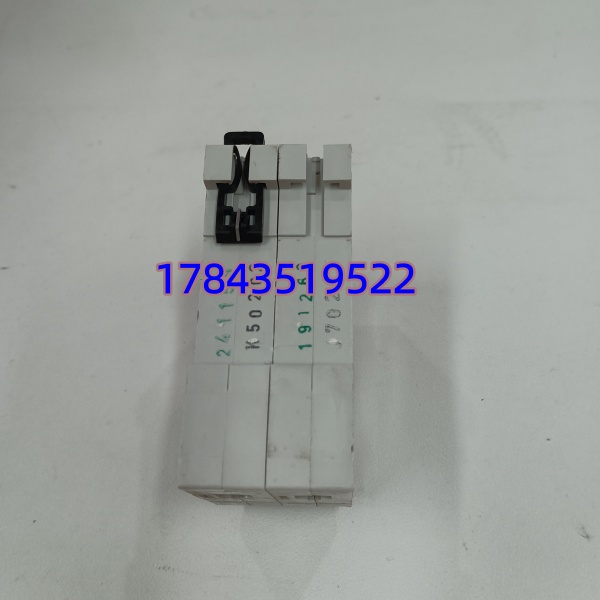

· 型号：PL9-C2-2
· 品牌：EATON（伊顿）
· 系列：xPole PL9 微型断路器
规格参数
- 额定电流：2 A（C型脱扣曲线）
- 极数：2P（双极）
- 额定工作电压：230/400 V AC（50/60 Hz）
- 额定绝缘电压：500 V
- 额定冲击耐受电压：4 kV
- 额定短路分断能力：6 kA（符合 IEC 60898-1）
- 瞬时脱扣范围：5–10 × In（典型 C 特性）
- 适用导线截面：1–25 mm²（铜线）
- 机械寿命：约 20,000 次操作
- 电气寿命：约 10,000 次操作（额定电流下）
- 工作环境温度：-25 ℃ 至 +70 ℃
- 防护等级：IP20（端子防护）
- 安装方式：35 mm 标准 DIN 导轨安装
产品介绍
PL9-C2-2 是伊顿 xPole PL9 系列中一款 2A 小电流规格的 2 极微型断路器。它主要用来给 PLC 控制回路、仪表电源、小型继电器或电磁阀等小功率负载提供过载和短路保护。C 型脱扣曲线能有效躲开设备启动时的浪涌电流，2P 结构则能同时切断相线和中性线，检修时更安全。
坦白讲，这玩意儿就是个标准化的基础保护元件，市面上同规格的替代品不少。但它能完美融入伊顿现有的 xPole 配电系统，如果盘柜里已经用了大量 PL9 系列，继续用它不仅安装尺寸统一，还能直接利用现成的汇流排和附件，省得为了这一个 2A 空开去重新折腾设计和库存。
应用场景与行业案例
痛点切入
现场最怕控制柜里 24V 中间继电器线圈匝间短路，或者仪表电源线破皮接地。这种故障电流不大，主回路空开往往懒得动，但足以烧毁端子或电源模块。这时候就需要一个反应灵敏的前端保护，把故障死死按在萌芽状态。
典型场景
- PLC 控制柜：作为 PLC 模块电源或 DO 输出的分支保护，防止单个输出点短路导致整个 CPU 掉电。
- 仪表与传感器回路：保护 24V 变送器、电磁阀等小功率设备，避免局部故障波及主干线。
- 紧凑型配电箱：利用其 2P 紧凑结构和隔离功能，在小空间内同时解决保护和检修隔离需求。
真实案例
某化工厂包装线经常误报“传感器故障”，电工查了半天线路没发现问题。后来发现是控制柜里一只老化的继电器线圈偶尔短路，上级 10A 主空开不跳，直接把 24V 电源拉趴窝。我们在每个传感器回路前端串入了 PL9-C2-2，后面再出问题直接跳这个小空开，故障范围一目了然，再也不用全线停机排查。
常见问题解答 (FAQ)
Q1：PL9-C2-2 能用来频繁启停设备吗？
绝对不行。它就是个纯保护器件，不是接触器也不是负荷开关。频繁带载分断会迅速烧蚀触点，导致接触电阻变大甚至粘连。日常操作请配合接触器使用，它只负责在出事时“断后”。
Q2：2A 的规格会不会太敏感，容易误跳？
2A 在控制回路里确实算“娇气”的规格。如果你的负载（如容性电源、小型电机）启动瞬间有较大冲击电流，建议核算一下启动峰值。必要时可以评估换成 D 型曲线（如果有货）或稍微放大电流等级，但前提是必须小于导线的允许载流量。
Q3：停产了怎么办？能随便找个 2A 空开替吗？
虽然市面上有库存，但长远看建议做替代预案。替换时不能只看“2A 2P”，必须确认脱扣曲线（C型）、分断能力（≥6kA）以及安装尺寸是否兼容，否则直接替换可能会破坏原有的保护配合。
