描述
产品详情

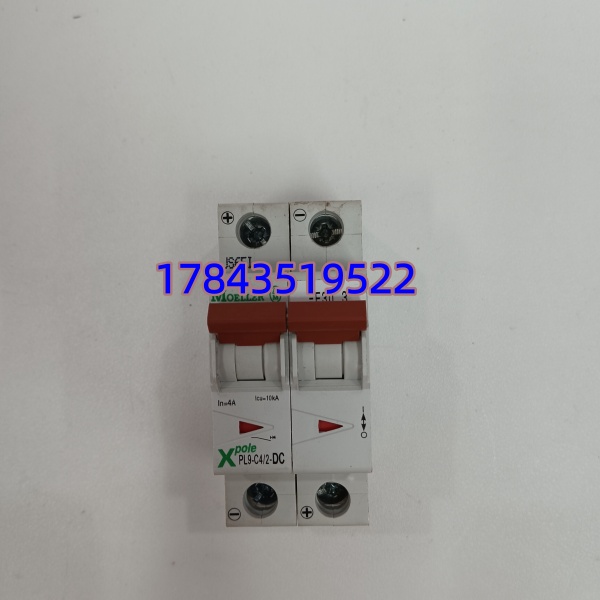

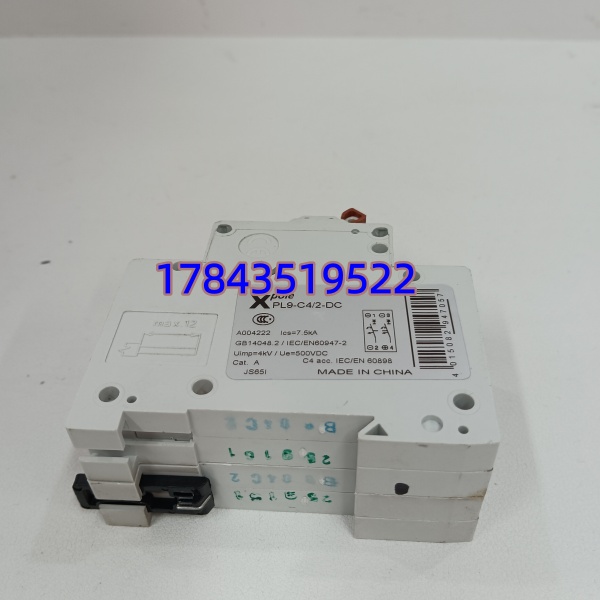

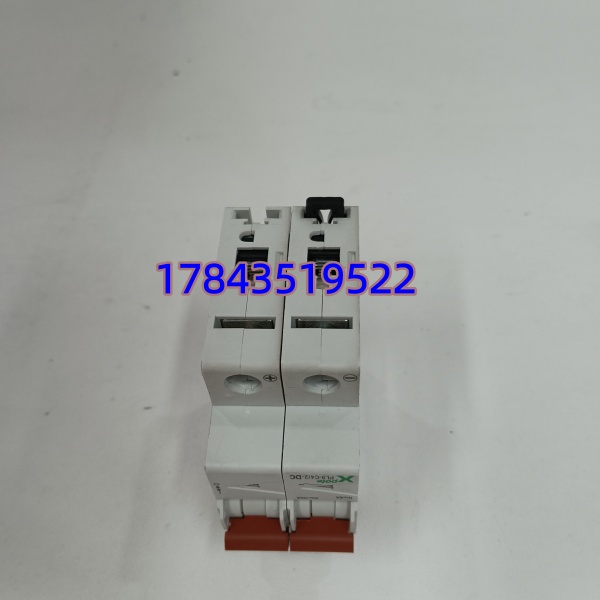

· 型号：PL9-C4/2-DC
· 品牌：EATON（Moeller）
· 系列：xPole PL9 直流微型断路器
规格参数
- 额定电流：4 A
- 极数：2P（双极，可同时断开正负极）
- 额定电压：最高 500 V DC（串联极），单极约 220–250 V DC
- 脱扣特性：C 型曲线（5–10倍额定电流瞬时脱扣）
- 额定分断能力：6–10 kA（依标准 IEC/EN 60947-2）
- 限流等级：3 级
- 适用频率：0 Hz（纯直流应用）
- 接线能力：支持 1–25 mm² 导线（实心或多股）
- 安装方式：35 mm 标准导轨安装
- 工作温度：-25℃ 至 +75℃（高温需降容）
- 防护等级：IP20（接线端子防护）
- 结构宽度：2 模数（约 36 mm）
产品介绍
PL9-C4/2-DC 是伊顿 xPole 系列中专为直流系统打造的 4A 微型断路器。直流电没有自然过零点，电弧很难熄灭，普通交流断路器用在直流侧极易拉弧起火。这款断路器通过专门的灭弧室结构，能迅速拉长并冷却电弧，确保在过载或短路时可靠切断电路。
相比通用型断路器，它的核心价值在于明确的直流电压等级和极性标识。C 型脱扣曲线能有效躲开继电器线圈、小型电机或开关电源的启动冲击，避免误动。在光伏汇流箱、储能电池柜或 220V 直流屏里，它是保护 PLC 电源、仪表回路和小型负载的标准配置。
应用场景与行业案例
直流系统最怕的就是故障时电弧持续燃烧。普通交流空开如果强行用在直流侧，一旦短路不仅断不开，还可能炸裂。PL9-C4/2-DC 这种专用直流断路器，就是为了解决直流电弧难熄灭的痛点，防止直流柜变成”喷火器”。
- 光伏与储能系统：用于组串或电池支路保护，耐受户外高温，防止单路故障影响整机。
- 工业直流控制屏：保护 220V DC 母线下的 PLC、继电器和信号灯回路，避免单点短路导致全站失电。
- 通信电源与充电桩：为 48V/110V/220V 直流配电提供分支保护，配合上级直流空开实现选择性跳闸。
真实案例：
前年在某化工厂直流屏改造时，发现厂家为了省事，在 220V DC 控制回路里用了普通的 AC 空开。结果一次接地故障，空开触点熔焊粘死，差点烧了整个柜子。后来全部换成 PL9-C4/2-DC，利用它的双极联动切断正负极，故障电流一来立马干净利落地跳闸，彻底解决了直流电弧隐患。
常见问题解答 (FAQ)
Q1：它能直接替换家里或柜子里的交流空开吗？
A：千万别混用。交流电有自然过零点容易熄弧，直流电没有。普通交流空开用在直流侧，遇到故障可能根本断不开甚至爆炸。必须认准标有 “DC” 字样和直流电压等级的专用断路器。
Q2：接线时对正负极有要求吗？
A：有。直流电弧的熄灭方向与电流流向有关。接线时必须严格按照壳体上的 “+” 和 “-” 标识，或者遵循 “上进下出” 的原则。如果接反了，灭弧效果会大打折扣，严重时可能引发事故。
Q3：两个极可以并联起来增大电流吗？
A：不行。虽然物理上能并接，但这会破坏原有的磁场分布和热特性，导致脱扣不准。而且并联并不能简单地把电流容量翻倍，反而增加了故障风险。选型不够就换大电流规格，别靠并联凑。
Q4：4A 的规格会不会太敏感容易误跳？
A：C 型曲线本身就是为了一般动力和控制负载设计的，能承受 5–10 倍的瞬间冲击电流。只要负载启动电流不超过这个范围，就不会误动。如果是特别敏感的电子设备，可能需要考虑更精细的保护方案。
