产品详情

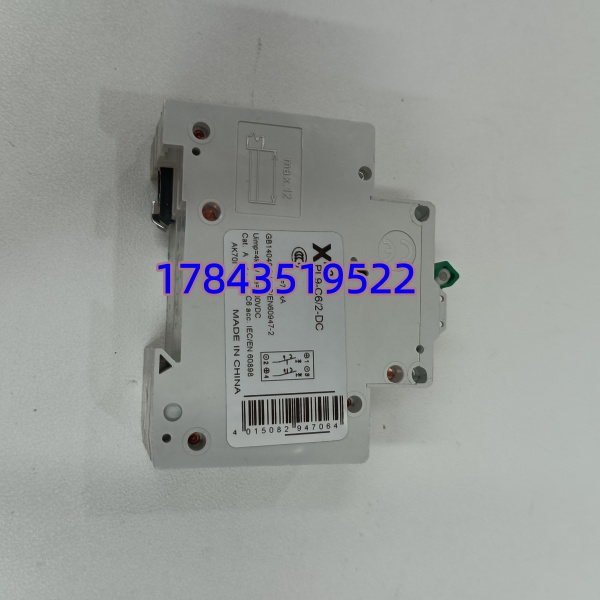

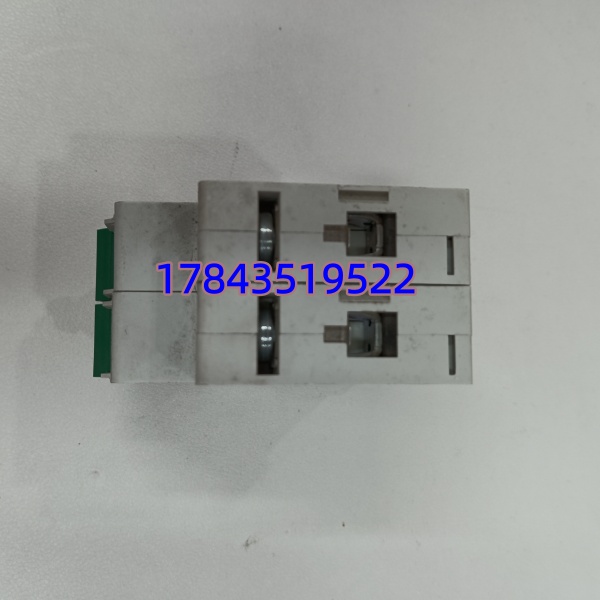

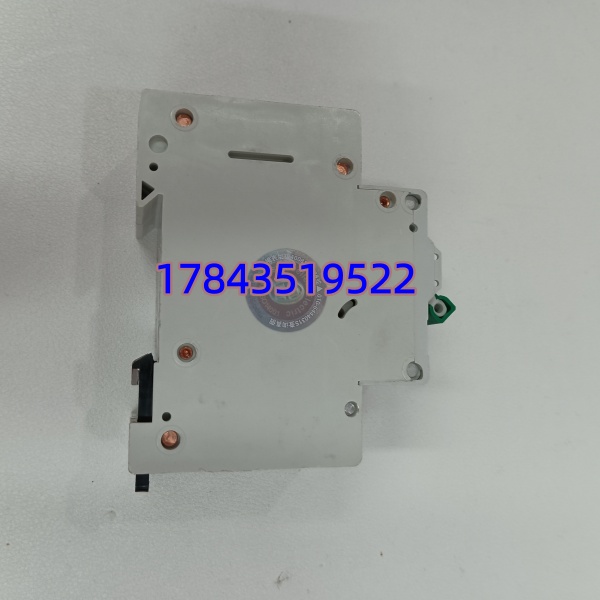

· 型号：PL9-C6-2-DC
· 品牌：EATON（伊顿）
· 系列：xPole PL9 系列
规格参数
- 额定电流：6 A
- 极数：2 极（双极联动）
- 脱扣特性：C 型（5-10倍额定电流瞬时脱扣）
- 适用电压：直流系统（典型应用 220/250 VDC，具体需核对标签）
- 分断能力：6 kA / 10 kA（视具体应用标准与电压等级而定）
- 接线能力：1–25 mm²
- 安装方式：35 mm 标准 DIN 导轨
- 防护等级：IP20
- 工作温度：-25 ℃ 至 +70 ℃
- 符合标准：IEC/EN 60947-2
产品介绍
这是一款专为直流回路设计的 2 极微型断路器。它的核心任务是在直流系统中提供可靠的过载和短路保护，并在检修时充当明显的隔离点。
相比普通的交流断路器，它针对直流电弧”难以熄灭”的特性做了专门的灭弧设计，能有效防止拉弧烧毁设备。C 型脱扣曲线（5-10倍额定电流）特别适合带有启动浪涌的直流感性负载，比如直流电机或电磁阀，能避免一开机就误跳闸。
应用场景与行业案例
痛点切入
在直流配电柜里，最头疼的就是直流短路。因为没有电流过零点，一旦短路拉不出弧，瞬间就会把端子烧融甚至起火。PL9-C6-2-DC 这种专用直流断路器就是为了解决这个问题而生的。
典型场景
- 光伏与储能系统：保护组串汇流箱、电池支路，防止组件或电池短路引发火灾。
- 工业直流控制柜：给 24V/48V 的直流电机、电磁阀、传感器回路做分支保护。
- 通讯与充电设施：用在 -48V 通信电源或小型充电桩的直流配电中。
真实案例
去年帮一家物流园检修 AGV 小车充电站，反馈偶尔跳闸。查了一圈发现是之前的方案图省事，直接用 2P 交流空开当直流保护用。结果直流短路电流一上来，交流空开灭弧太慢，直接把进出线端子烧黑了。后来统一换成这款 PL9-C6-2-DC，按直流规范接线，再也没出过问题。
常见问题解答 (FAQ)
Q1：它能用在交流回路里吗？
A：虽然物理上能接通，但不建议混用。它的灭弧系统是针对直流优化的，用在交流上不仅浪费成本，配合特性也不一定最优。交直流请严格分开选型。
Q2：接线分正负极吗？
A：一定要分。直流断路器对极性非常敏感，接线必须严格按照壳体上的 “+” 和 “-” 标识。接反了会严重影响灭弧能力，甚至导致故障时分断失败。
Q3：能不能替代普通的交流断路器？
A：绝对不能。直流和交流的灭弧原理完全不同，千万别拿家用或工控的交流空开去顶替直流回路，那是埋雷。
Q4：怎么判断买到的是不是正品？
A：重点看两点：一是外壳上的激光刻字和参数铭牌，字迹清晰且无毛刺；二是看接线端子，正品铜件光泽度好，没有氧化发黑或拧过的痕迹。
