描述
产品详情

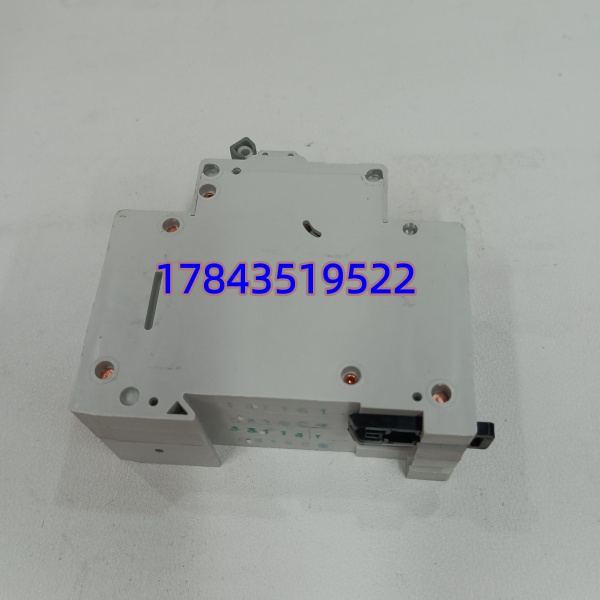

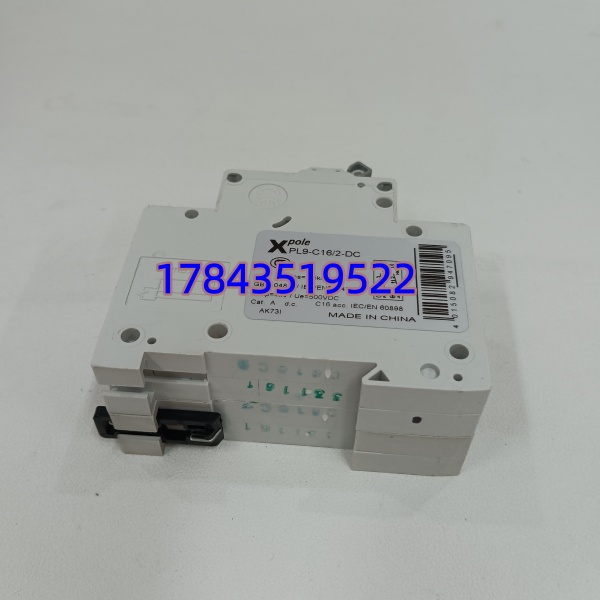

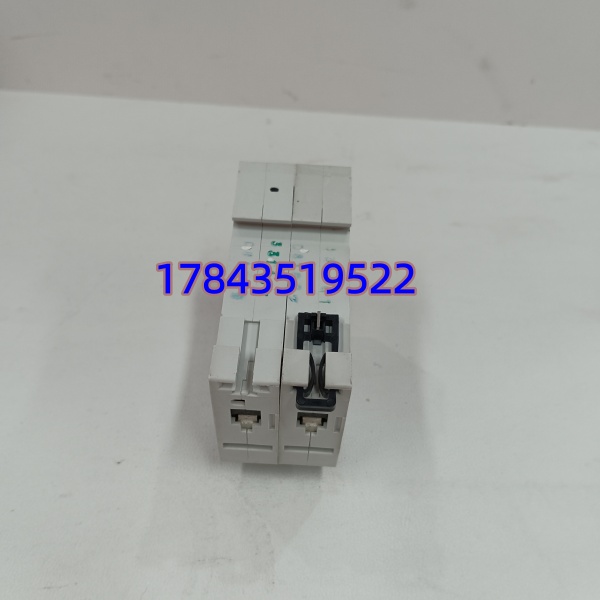

· 型号：PL9-C16/2-DC（Eaton 订货号参考 294709）
· 品牌：Eaton（伊顿 / Moeller xPole 系列）
· 系列：PL9 — 直流专用微型断路器（DC MCB）
规格参数
- 产品类型：直流专用微型断路器（Miniature Circuit Breaker, MCB for DC）
- 极数：2极（2P），双极联动脱扣，同时切断 DC+ 和 DC-
- 额定电流 In：16 A
- 脱扣特性：C曲线（热过载反时限 + 磁脱扣 5–10×In 瞬时）
- 额定工作电压 Ue（DC）：最高 DC 250V（2P 串联接法依手册可至 DC 440–500V，需核对原厂手册）
- 额定绝缘电压 Ui：AC 440V / DC 500V（典型）
- 额定冲击耐受电压 Uimp：4 kV
- 短路分断能力 Icn：10 kA（IEC/EN 60947-2）；部分区域标 6 kA（IEC/EN 60898-1条件下），以铭牌为准
- 使用类别：DC-1 / DC-2（直流电路专用灭弧室设计）
- 安装方式：35mm DIN 导轨（EN 60715顶帽轨）
- 宽度：2 TE ≈ 36mm（2×17.5mm 模数）
- 接线能力：刚性导线 1–25 mm²，软导线 1–16 mm²，螺丝端子
- 机械寿命：≥20000 次操作
- 电气寿命：≥10000 次（额定负载下）
- 工作温度：-25 ～ +55℃（部分资料标至 +70℃，高温需降容，需核对手册）
- 防护等级：IP20（安装于控制柜内）
- 认证标准：CE、IEC/EN 60947-2、EN 60898-1、RoHS，部分型号有 UL/CSA 需核对批次
产品介绍
PL9-C16/2-DC 是 Eaton xPole PL9 系列里专门给直流电路做的微型断路器。直流没有交流电的自然过零点，电弧难灭——这货内部加了加强型灭弧栅和磁吹结构来对付这个问题。主要用在工业控制柜里给 24V/48V/110V/220V DC 电源馈线、UPS 直流侧、光伏组串或电池包分路做过载和短路保护，C曲线适合一般直流负载（含适度感性负载浪涌）。
坦白讲，很多人图便宜拿普通 AC 微型断路器切 DC 回路，低压小电流碰巧能用，但电压稍高或短路电流大时灭弧能力不够会熔焊甚至炸裂。我在现场见过用 AC C16 切 110V DC 储能回路，短路时外壳烧穿。直流回路建议老老实实上 DC 专用 MCB。有一点要注意：2P 模块的 DC 电压额定值是按每极分配的，接 250V DC 以上要用两极串联并确认 Eaton 手册允许的电压上限。
应用场景与行业案例
柜子里 24V DC 开关电源拖几十米电缆给现场电磁阀、安全栅供电，某天磨损短路——如果直流侧没专门保护，烧的最先是大电流线径不够的引线或电源本身。普通 AC 空开切 DC 电弧拉不断，故障扩大。这是控制柜直流馈线最常踩的坑。
典型适用场景：
- DCS/PLC 控制柜 24V DC 电源分路保护：给 ABB/Siemens/Foxboro 系统 24V DC 负载分路供电，非普通 AC MCB 因需 DC 灭弧能力
- UPS/逆变器直流侧（48V/110V/220V DC）馈线：电池组或整流器输出侧各支路分断保护
- 光伏汇流箱组串分支（中小功率）：直流 250V 以内组串过流保护，2P 可串联提电压需核手册
- 工业直流操作电源（变电所 110V/220V DC 屏分路）：C曲线耐受合闸浪涌，避免误跳
真实案例：北方某热电厂化水车间，DCS 柜 24V DC 开关电源（AB 侧冗余）各带约 30A 负载，原先用普通 AC C20 做总开。某次现场接线短路，AC 空开没跳干净——拉弧烧黑端子排，幸好没殃及电源模块。改造时全部换成 Eaton PL9-C16/2-DC 做各支路分断（总开换大电流 DC MCB），之后小支路短路正常脱扣，没再出现拉弧烧蚀。老师傅说早该用直流专用件。
常见问题解答 (FAQ)
Q1：可以用普通 AC 微型断路器代替这个 DC 专用型号吗？
短距离低压（如 DC 12–24V 小电流）偶尔侥幸不断弧，但不推荐。DC 无自然过零，AC MCB 灭弧室设计不足，高压或大故障电流时可能灭弧失败、触头熔焊甚至外壳爆裂。正式项目请用 DC 专用 MCB。
Q2：2极 DC MCB 能承受多高直流电压？两极怎么接？
单极通常 DC 125V 或 250V（依型号），PL9-C16/2-DC 常见标注 Ue=DC 250V。若要保护更高 DC 电压（如 DC 440–500V），可将 2P 串联接法——正极进上端1、出下端1，负极进上端2、出下端2，串联分压。具体最大 DC 电压务必查 Eaton 原厂 datasheet，不同 firmware/batch 可能有差异。
Q3：C曲线和B/D曲线怎么选？
C曲线（5–10×In 磁脱扣）是直流控制柜馈线、照明、一般感性负载的常规选择。B曲线（3–5×In）太敏感易误跳；D曲线（10–20×In）留给大启动浪涌的直流电机或容性负载。大多数 24V/48V DC 分路用 C16 够了。
Q4：上下端子能反过来接吗（电源在下负载在上）？
可以。PL9 系列端子双向可用（line/load 可逆），不影响保护特性。但建议统一柜内走线习惯，方便运维排查。
Q5：支持附加辅助触点或分励脱扣吗？
支持。xPole PL9 系列可侧装辅助触头（PL9-A…）、分励脱扣器（PL9-UT…）、欠压脱扣器等附件，卡装在断路器侧面。订货时注意附件与 PL9 系列兼容，老款 Moeller xPole 附件也通用。
Q6：和施耐德 C60-DC 或 ABB S200M-DC 怎么选？
功能等价。主要看你柜内已有品牌系列——同系列拼装母线排和附件通用更方便。参数对标：16A C曲线、2P DC 250V、10kA 分断。别混用不同品牌附件。
