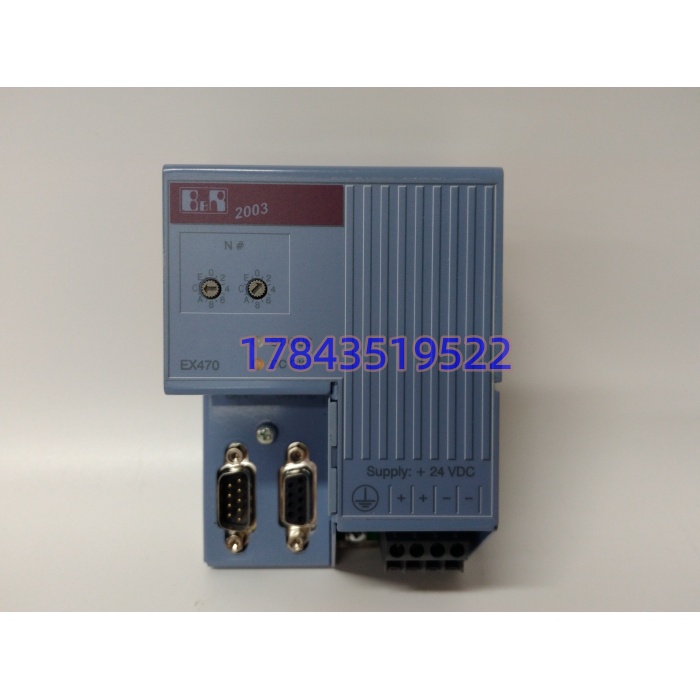

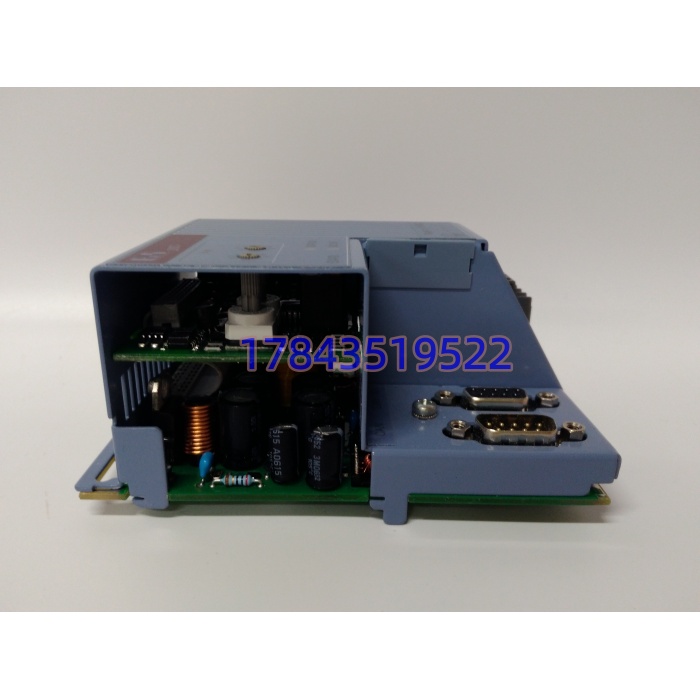

包装机产线半夜停了，Automation Studio 里 7EX470.50-1 的 STATUS 灯红闪两下周期循环——手册写”CAN 块初始化失败”，现场 CAN 下挂的 8 台 ACOPOS 伺服全掉站。B&R 7EX470.50-1 就是 2003 系统里专门干 CAN 翻译的那块控制器：左口 IF1（D-sub 9 公头）走 CAN 主站连下位节点，右口 IF2（D-sub 9 母头）走 CAN/ID 或级联另一段网络，两口光电隔离，Node 开关和波特率开关在模块正面硬拨，不依赖工程下载。它本身不是 CPU（2003 的 CPU 是 7CP474 那支），而是把背板 I/O 总线和外部 CAN 世界桥起来，最多带 1000 m 屏蔽双绞线、500 kbps 跑满不重传。

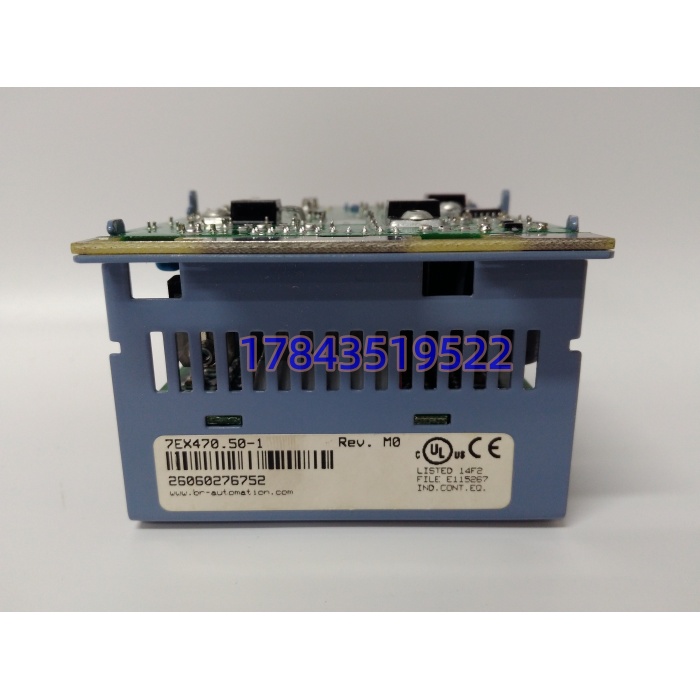

跟 X20 时代的 IF3C 卡比，7EX470.50-1 的差异化在”2003 老柜专属”——2003 背板窄槽机械键位跟 X20 不通用，老线补件只能照原号找。MTBF 按 B&R 老手册推算 >50,000 小时，但开关拨错 Node=0 且 EEPROM 配置无效时红灯单闪，老电工容易当成电源故障瞎换。短板直说：B&R 2003 平台早已归维护期，新件基本 New Surplus，市面把”7EX470.50-1″标成”数字量输入模块”的店铺是纯套词，买前必须让商家拍正面激光标整行。
关键技术规格
| 参数项 | 规格值（以 B&R 原厂 Datasheet 7EX470.50-1 为准） |
|---|---|
| 产品定位 | 2003 系统 CAN 总线控制器（Controller） |
| 通信接口 | IF1 左：CAN，9-pin D-sub 公头；IF2 右：CAN/ID，9-pin D-sub 母头 |
| 协议支持 | CAN 2.0A/B、CANopen（主/从可配，取决于 2003 CPU 工程） |
| 波特率 | 10 k–500 kbps 拨码可选，最长 1000 m @ ≤500 kbps |
| 隔离耐压 | 两 CAN 口互隔、CAN↔背板逻辑 光电隔离（典型 1 kV AC 介电） |
| 供电电压 | 18–30 V DC（标称 24 V DC ±20%） |
| 自身功耗 | 最大 20 W，其中 14.5 W 用于供背板 I/O 及旋入式模块 |
| Node 设置 | 正面旋转开关设节点号（1–63/127 依固件），波特率独立拨码 |
| 诊断 LED | STATUS 双色（红/绿）、DC OK、CAN 左/右活动灯 |
| 配置记忆 | 板载 EEPROM + 可选 7ME770.5 配置存储卡 |
| 背板安装 | 2003 单槽宽模块，插 2003 机架指定控制器槽 |
| 工作温度 | 0–60 °C（部分资料标 -25 起，以铭牌 Rev 30.xx 以上为准） |
| 存储温度 | -40–85 °C |
| 湿度 | 5–95 % RH 非冷凝 |
| 认证 | CE / UKCA / cULus E115267 |
| 配件 | 0AC913.92 双 CAN 适配器（带 30 cm D-sub 线）、7AC911.9 总线连接器 |
应用场景与行业案例
印刷厂凹印机夜班，套色系统 7EX470.50-1 红闪两下，8 个 ACOPOS 1090 伺服掉站，料膜跑偏废了三百米。仪表工到柜前，左 CAN 口 LINK 灭，右口慢闪——IF1 的 120 Ω 终端电阻被上次检修忘装，地电位反击打穿 IF1 收发器。备件柜有块 New Surplus 同号件（2022 年入奥地利原包装，上海仓转），断 2003 机架 24 V、拔旧卡（先拆 IF1/IF2 D-sub 避免带电拔串口打火）、新卡照旧件微距照片复原 Node 开关=12、波特率=125 k、插回机架、补装 120 Ω 终端电阻，上电 STATUS 绿闪转常绿，Automation Studio 扫到 8 轴全绿。班长说：”这卡单买万把块，废一卷膜损失够买半块。”
- 包装机械多轴同步：2003 CPU + 7EX470.50-1 走 CANopen 下挂 ACOPOS 伺服，套色、飞剪、张力辊一条 CAN 总线拉完，非它不可是因为 2003 老柜背板不认 X20 通信卡。
- 汽车焊装输送线：滑橇移栽机 30 个远程 I/O 站经双 CAN 冗余环接，IF1 主环 IF2 备环，单口坏不停线。
- 木工镂铣中心：主轴变频器、刀库步进、吸尘变频全挂 CAN，7EX470.50-1 把 1 Mbps 降 125 k 跑 80 m 机柜到机床端，抗变频器共模。
- 水利闸门群控：坝区 5 个启闭机 RTU 距中控 900 m，CAN 四线直拉不中继，宽温版 0–60 °C 机柜常年跑。
- 食品灌装 CIP 站：阀阵 200 个智能阀头走 CANopen，7EX470.50-1 卸掉 CPU 通信负担，逻辑扫描稳在 4 ms。
采购与技术避坑指南（老采购+老电气联合口吻）：
- 别信”DI 模块”套词：7EX470.50-1 是 CAN 控制器，不是数字量输入，店铺标错类的直接划掉，容易发错货。
- Node 开关与 EEPROM：换卡前手机拍正面旋转开关位置（Node 号）和波特率拨码，新卡空白上电走默认 Node 1/125 k，不从 7ME770.5 或原工程恢复就会跟下位站号撞车，CAN 网络风暴。
- IF1/IF2 公母头别反插：左口公头进主机侧，右口母头进网络侧，反插不会烧但通信起不来，现场新手常栽这。
- 终端电阻：CAN 总线两头各 120 Ω，7EX470.50-1 本身不带终端电阻（部分 2003 机架末端有），忘装长距离必丢包，半夜最容易被叫起来查的就是这个。
- 背板电源余量：模块自身吃 20 W 但其中 14.5 W 是供背板其他 I/O 的，老 2003 电源模件（如 2003 24V/2A）挂满 8 块 I/O 后余量吃紧，加 7EX470.50-1 前重算总账，留 20% 余量。
- ESD 静电：拔卡必须防静电手环，2003 背板 5 V 逻辑电对静电敏感，北方冬天徒手碰连接器外壳一道火花，IF1 收发器栅极击穿，上电红闪两下。
