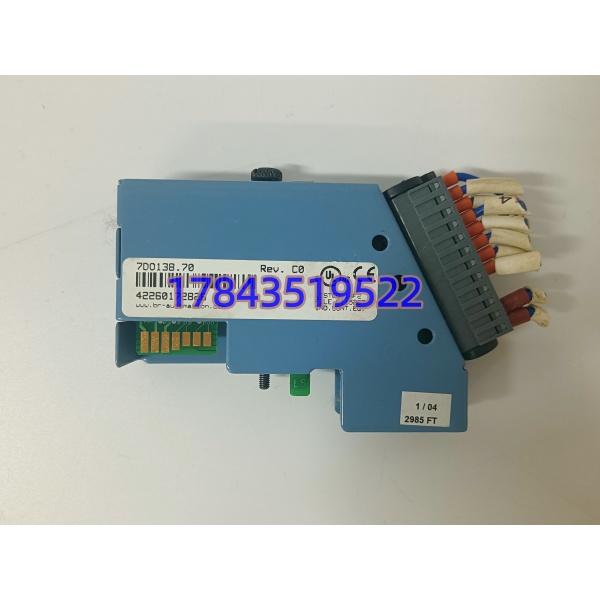

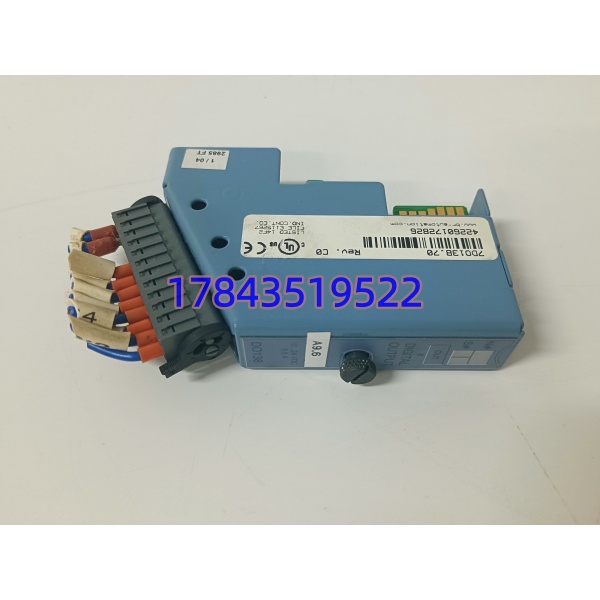

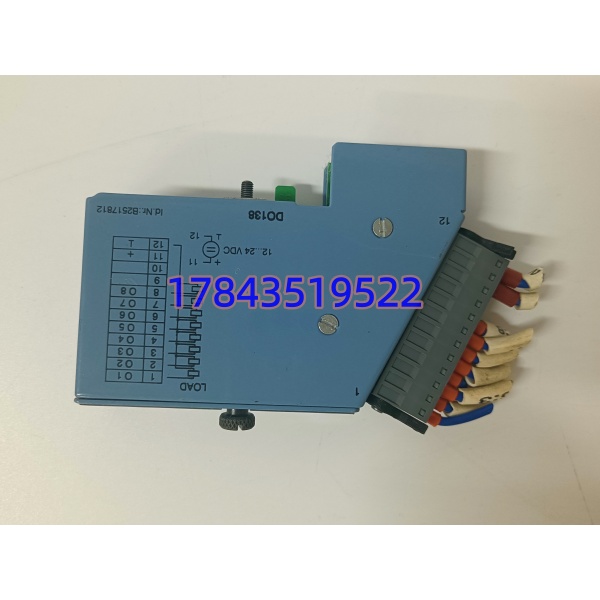

· 型号：7DO138.70
· 品牌：B&R (贝加莱)
· 系列：Automation PC / System 2003
规格参数
- 输出类型：半导体输出（MOSFET，Source型/正逻辑）
- 输出通道数：8通道，电气隔离分组（通常2组，每组4路）
- 额定负载电压：24 V DC（允许范围 10.5 V – 30 V DC）
- 单通道额定电流：0.5 A（阻性负载）
- 模块总电流：最大 4 A（所有通道总和）
- 导通压降：典型值 < 0.8 V DC
- 开关频率：最大 30 kHz（取决于负载类型）
- 保护功能：每通道独立短路保护、热过载关断、反极性保护
- 诊断功能：模块运行状态LED指示，通道状态LED，支持系统诊断上报
- 连接接口：必须配合 B&R 7TB712 系列接线端子块使用（旋入式/弹簧式）
- 功耗与散热：内部功耗约 1.5 W – 2.5 W（取决于负载），无需强制风冷
- 安装尺寸：宽度 12.5 mm（标准System 2003窄体设计）
产品介绍
7DO138.70是贝加莱System 2003系列里的紧凑型数字量输出模块。它的定位很明确：在狭窄的电控柜里，用最小的宽度塞进8路可靠的晶体管输出。坦白讲，这是一块典型的工业级MOSFET驱动板，用来直接驱动电磁阀、指示灯、接触器线圈或者小功率变频器启停。
它和现在的X20系列最大的区别在于物理形态和连接方式。System 2003采用模块本体+独立端子块的设计，这种“分离式”结构在现场有个巨大优势：当你需要更换模块时，接线不用动，拔下旧模块插上新模块就行。说实话，在凌晨2点抢修产线时，这种设计能救命。相比同期的Siemens ET200M，它的通道密度更高，且自带的反极性保护能防止电工接线失误烧毁板子。
应用场景与行业案例
痛点切入：我在现场遇到过最头疼的事，就是学徒工把24V电源正负极接反，导致整块输出模块冒烟。还有就是在驱动感性负载（如电磁阀）时，没有保护电路的模块经常被反向电动势打坏。7DO138.70内置的保护逻辑，就是为了应对这些“人为失误”和“电气冲击”。
典型场景：
- 包装机械：驱动切刀气缸和真空吸盘电磁阀，30kHz的开关频率能满足高速飞剪的时序要求。
- 物流分拣线：控制皮带机启停继电器和扫码器触发信号，高密度设计节省控制柜空间。
- 印刷设备：驱动墨辊离合电磁阀，抗干扰设计确保在变频器满负荷运行时信号不乱。
- 风电变桨系统：作为早期System 2003架构的一部分，用于控制变桨电机抱闸回路。
真实案例：华东某烟厂包装机组，原先用的是继电器输出模块，每三个月就得换一批继电器，因为机械触点受不了每天几十万次的动作。后来技改换成了7DO138.70。虽然是固态输出，但在更换时没改接线——因为沿用了原来的7TB712端子块。改造后运行了一年多，输出模块没坏过一个。维护班长说：以前听继电器“哒哒哒”觉得踏实，现在没声音了，反而更踏实。
