产品详情

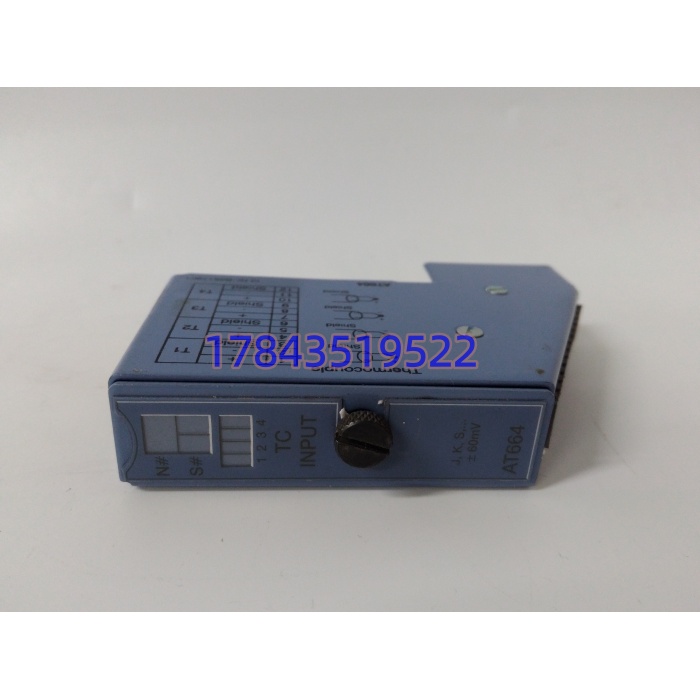

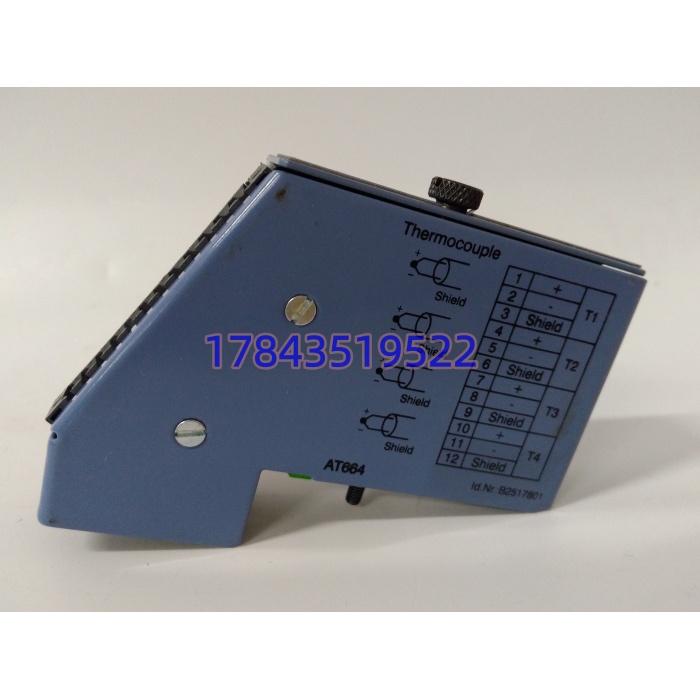

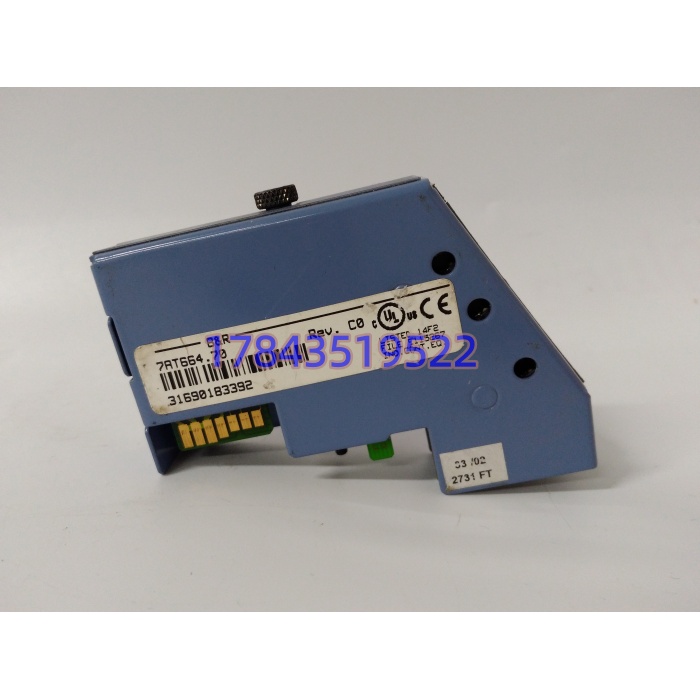

· 型号：7AT664.70-1（AT664）
· 品牌：B&R（贝加莱）
· 系列：System 2003 旋入式模拟量输入模块
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 物料号 | 7AT664.70-1（7AT664.70 为裸号，同物） |
| 内核型号 | AT664 |
| 模块类别 | System 2003 旋入式热电偶 AI 模块（插 AF101 适配器） |
| 输入通道 | 4 路差分热电偶，通道间不隔离 |
| 支持偶型 | J（FeCuNi）、K（NiCrNi）、S（PtRhPt），配置字 14 选型全局生效 |
| 原始量程 | ±65.534 mV，2 μV/LSB |
| 转换分辨率 | 16 bit |
| 温度显示分辨率 | 传感器温度 0.1℃/LSB，端子温度 0.1℃/LSB |
| 测量范围 | J：-210~+1200℃；K：-270~+1372℃；S：-50~+1768℃（以原厂表为准） |
| 端子温补 | 支持，软件可配，10min 后误差 ±1℃ |
| 精度误差 | 25℃时 ±(50μV + 0.001×UTH)；温漂 ±(1.7μV + 0.0001×UTH)/℃ |
| 工频抑制 | 50Hz 硬件滤波（60Hz 版可选），每通道省 60ms 刷新 |
| 电气隔离 | 输入-控制器：无；输入-输入：无（2003 旋入模块通病） |
| 供电与功耗 | 背板经 AF101 取电，最大 0.4W |
| 必备附件 | TB712.9（螺钉端子）/ TB712.91（弹簧端子），12 针，1.5mm²，单买 |
| 安装 | 旋入 AF101 适配器槽，DIN 导轨机箱 |
| 工作温度 | 模块本体 0~+60℃（柜内）；传感器边限依偶型 |
| 认证 | CE / UKCA / cULus HazLoc Class I Div2 ABCD / EAC |
| 生命周期 | System 2003 系 B&R 按经典停产处理，2003 新项目不推，备件流通为主 |
产品介绍
从 E 维护者视角切：这块卡最容易被采购当成”通用 4AI 温度模块”买回来——其实 AT664 只吃热电偶毫伏，PT100 得走 7AT352.70、KTY 得走 7AT324.70，硬把热电阻灌进 7AT664.70-1 会显示负满量程不报故障，老师傅查一天以为是偶线反了。严格来说 7AT664.70-1 的 “-1” 是 B&R 物料尾标（对应 50Hz 抑制+特定出厂校准档），裸号 7AT664.70 在欧版手册里同物，但北美库存商有时把 “-1” 当”带 HazLoc 标版”单独卖，买前拍标签看 cULus E180196 那行有没有。某个塑料挤出项目里碰过，四区机筒 K 型偶全进一块 7AT664.70-1，运行反映 3 区温度比手持偶表低 8℃，查到是 TB712 端子弹簧片氧化导致冷端补偿参考点漂了——换端子块（不换模块）解决，但库存只备了模块没备 TB712，等端子从苏州调 19 小时，期间 3 区切手动控温废了一辊料。
它的供应链价值在”2003 老柜不敢迁 X20″这几个字。TCO 算一笔：一台 1998 年上的 B&R 2003 注塑机控制柜，重迁 X20 要改 PG2000 工程、换 AF101 适配器、重做端子排，停机窗口比两块 7AT664.70-1 贵两个数量级。所以在线 2003 柜测温前端归 A- 类，模块和 TB712 分开建账：模块按在线数 8:1 冷备，TB712 按在线数 3:1 备（端子比模块先坏），固件映射记在 Automation Studio 工程归档里。别信”旋入模块插上自识别”——配置字 14 不写偶型，四通道全按 J 型解算，K 偶实测会偏 40℃ 不报警。
应用场景与库存策略
热电偶前端最阴的故障：不是断偶（断偶会报 Sensor Fault），是冷端补偿参考电阻温漂，四路同时慢偏 2~3℃，挤塑径厚控制悄悄脱靶，品质员还以为原料批次问题。
- 塑料挤出/注塑机筒温：4 区 K 偶进一块 7AT664.70-1，非它不可因 2003 槽位和 PG2000 地址绑死。建议在线每柜备 1 张模块+2 块 .9 冷备，配置字截图存档。
- 冶金退火炉区测温：J/S 偶混用，S 偶走高温段。建议 A- 类 Last-time-buy 2 张模块封库， 按 3:1。
- 食品烘焙隧道炉：K 偶多区，环境油烟重端子易氧化。建议备 1 张周转+定期（12 个月）紧端子扭矩。
- 老电厂/水厂 2003 远程 I/O 测温：AF101 挂 CP 总线收偶信号。建议供应商代管 1 张，72h 直达。
- 备件商混发高发：采购规范强制附”实物正面 7AT664.70-1 激光标 + 旋入式卡扣照 + 是否含 （不含才对）”，收货先对再签。
真实案例：2020 年浙江某改性塑料厂，双螺杆挤出 4# 机四区筒温全走 7AT664.70-1，某夜 2 区显示 218℃ 实际手持 K 偶 231℃，配方熔体流动速率偏，成品粒料黄变报废 1.2 吨。维护按”模块坏”换备件柜里同号模块，插上仍偏——最后拆 .9 发现端子 4/5（2 区 +/-）弹簧片发黑，冷端补偿参考地虚接。库存 为零，从上海调同件等 19 小时。事后把” 归独立备件行、每 6 个月紧端子扭矩+用手持偶表比对四区偏差>1.5℃即查端子”写进 PM，备件台账从”7AT664.70-1 备件”拆成”模块 / 端子块”两行，模块 8:1、端子 3:1。
