描述
产品详情

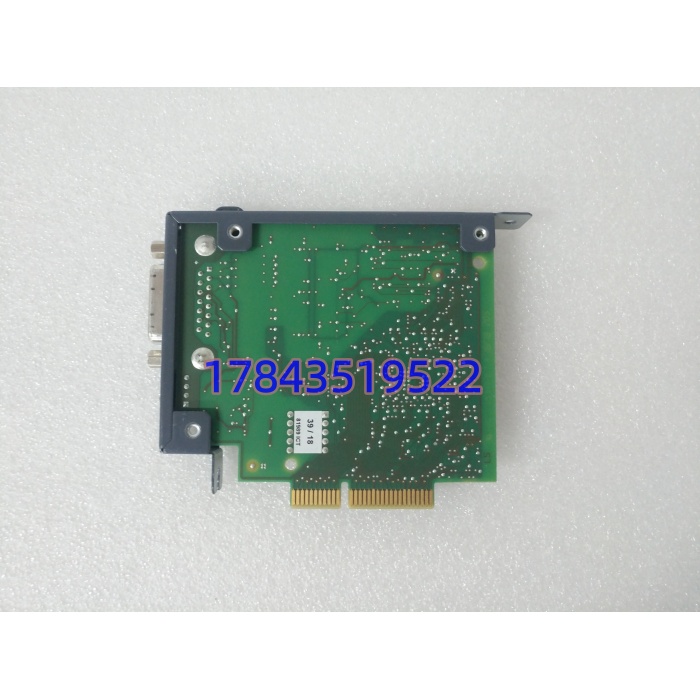

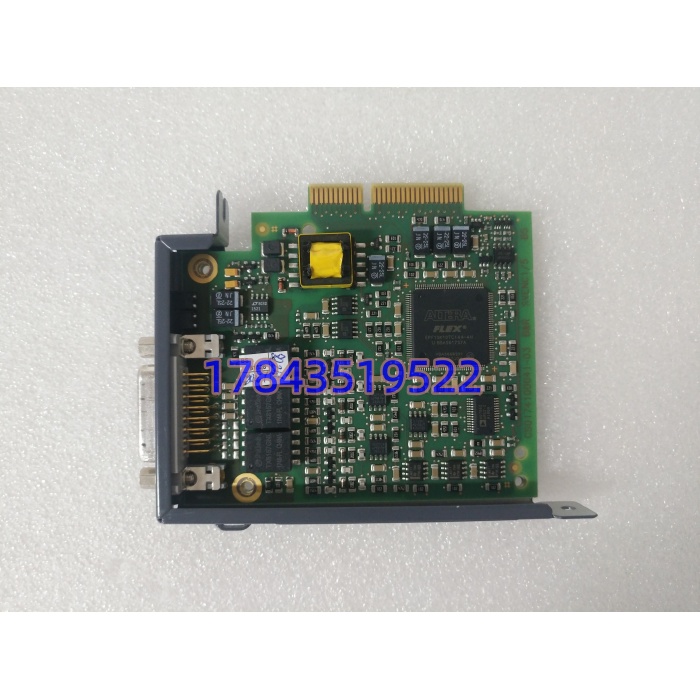

· 型号：B&R 8AC120.60-1
· 品牌：B&R
· 系列：ACOPOS伺服驱动系统
规格参数
- 适用系统：B&R ACOPOS系列伺服驱动器
- 编码器协议：EnDat 2.1，兼容正弦/余弦增量编码器
- 物理接口：1个15针D-Sub母头
- 电源输出：典型5 V DC，最大负载250 mA
- 电气隔离：编码器与ACOPOS驱动器之间无隔离
- 信号传输：对称差分输入，最高支持400 kHz频率
- 电缆长度：最大支持50米编码器电缆
- 功耗：取决于连接的编码器类型，最大约3.1 W
产品介绍
选A场景痛点切入：在调试多轴包装机械时，伺服电机无法回原点且报编码器故障，更换8AC120模块后恢复，凸显其作为运动控制神经的关键作用。该模块专为ACOPOS驱动器设计，直接插在驱动器面板上，将电机的位置和速度信号精确传递给控制器。
从供应链价值看，它属于低单价但高停机风险的B类备件。单块价格通常在数千元，但若损坏会导致整台设备停机。建议在备件清单中为每台多轴设备预留一块冷备件，并重点防范接线短路和粉尘受潮引发的故障。
应用场景与库存策略
- 典型场景：广泛应用于印刷机、包装机等需要多轴精密同步的机械设备中，负责高精度的位置闭环反馈。
- 备货建议：由于涉及底层运动控制且可能受外围干扰损坏，建议每台多轴设备配备1件冷备件。
真实案例：某客户设备无法完成回原点并报错。排查发现编码器线缆正常，但更换8AC120模块后故障消除，确认为模块内部损坏导致编码器信号丢失。
常见问题解答 (FAQ)
- 常见报警代码：常报5034（编码器错误）或35091（编码器不匹配），需检查模块连接或核对参数。
- 安装注意事项：必须插入驱动器指定的2、3或4号插槽，并确保15针插头紧固以防振动松脱。
- 替代方案：升级时可考虑新款8AC126.60-1，但需确认驱动器固件是否支持新版EnDat 2.2协议。
