描述
产品详情

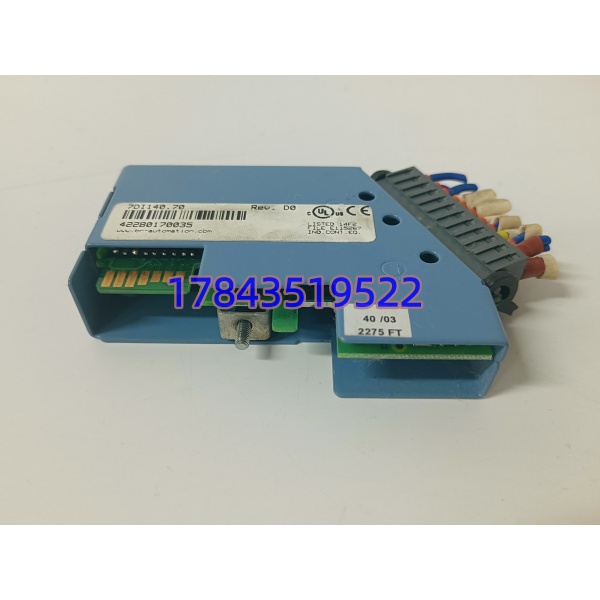

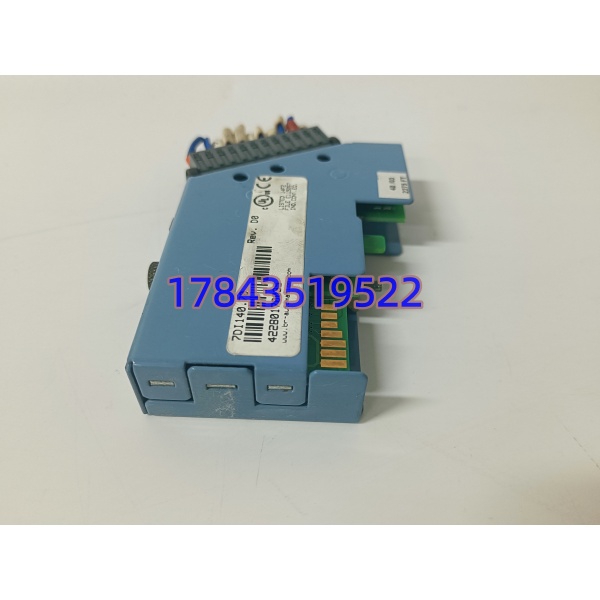

· 型号：7DI140.70
· 品牌：B&R（贝加莱，2017年起并入ABB）
· 系列：2003系列I/O，兼容X20系统需核对底座与固件
规格参数
- 输入通道：10路数字量输入（24V DC，漏极型/sink）
- 输入电压范围：24V DC ±25%（典型18–30V DC）
- 输入电流：典型4 mA/通道（24V DC时）
- 输入滤波：硬件<1 ms，软件可配置滤波时间（需核对AS版本）
- 高速功能：最高50 kHz输入频率，2路可配置为事件计数器或带方向位置测量，4路高速输入
- 隔离方式：通道组与总线间电气隔离（隔离耐压需核对手册）
- 连接方式：需配7TB712系列端子排（螺丝/弹簧可选，单独采购）
- 工作温度：-25°C至+60°C（运行时）
- 存储温度：-40°C至+85°C
- 防护等级：IP20（控制柜内安装）
- 安装方式：35 mm DIN导轨安装
- 认证：CE、UKCA、cULus HazLoc（Class I, Div 2），具体以模块标签为准
- 功耗：背板总线供电，典型功耗需核对原厂手册
产品介绍
这是B&R 2003系列里的高速数字量输入模块，10路24V DC输入，专门吃现场光电、接近开关的脉冲信号。最大亮点是两路能跑50 kHz的事件计数或位置测量，比普通DI卡更适合编码器、飞剪、贴标头这类高速反馈。模块宽度只有12.5 mm，挤柜子不占地。
跟普通DI比，它多了输入滤波可调，能挡掉现场变频器带来的毛刺。现在B&R进了ABB，2003系列慢慢被X20取代，但老线还在跑的，这模块基本是原装替换首选。坦白讲，想用通用DI卡顶替它的高速计数功能，大概率会丢脉冲，尤其是编码器超过10 kHz以后。
应用场景与行业案例
痛点切入：我在现场遇到过包装机飞剪同步丢步，查下来是普通DI卡采样太慢，编码器脉冲被吃掉，切出来的袋子长短不一。停机调了一上午，产线主任脸都绿了。这种高速计数一旦掉链子，整线节拍全乱。
典型场景：
- 包装机械：飞剪、追标轴位置反馈，编码器脉冲进7DI140.70做计数，非它不可因为普通DI扫不到50 kHz。
- 印刷设备：色标光电信号采集，高速输入抓套准标记，滤波可调防误触发。
- 物流分拣：条码扫描触发、包裹到位检测，10路DI刚好接一组光电阵列，响应快。
- 汽车零部件装配：拧紧枪到位计数、压装行程反馈，2路计数器直接算工件数量。
真实案例：去年去华东一家药包厂支援，老B&R 2003系统，飞剪切药用铝箔。夜班突然切长不稳定，偏差±5 mm。到现场看程序，编码器脉冲原来挂在普通DI上，换过新电机后速度提了10%，DI采样周期跟不上。翻备件柜找到一块7DI140.70，把A/B相编码器接到那两路高速计数口，在Automation Studio里配成位置测量模式，重新标定同步区。开机后切长偏差回到±0.3 mm以内。说实话，要是当时没有这块老模块，整条线就得降速跑，产能直接掉15%。
常见问题解答 (FAQ)
- 是否支持热插拔？不支持。2003系列I/O模块不建议带电插拔，尤其带高速计数的，拔之前先在AS里把对应模块断电或整机停机，否则可能丢计数基准或损坏背板接口。
- 停产了怎么替代？原厂已逐步停产，常见方案是找测试好的二手原装，或升级到X20系列对应高速DI模块。但要注意X20需要换底座和重新映射变量，老项目别硬改。
- 兼容性和程序迁移风险？2003升X20不是简单插拔，底座物理尺寸、端子定义、AS里的硬件配置都要改。换同型号7DI140.70最稳妥，程序不用动。
- 成色怎么鉴别？二手市场翻新多，看端子排插针有无发黑、PCB solder面是否干净、标签打印清晰度。最好让卖家上测试台跑50 kHz方波，看计数是否稳定不丢。
- 接线端子必须配吗？必须。7DI140.70本体不带接线端子，要单独买7TB712系列（螺丝款7TB712.9或弹簧款7TB712.91），买模块时别忘一起订。
