描述
产品详情

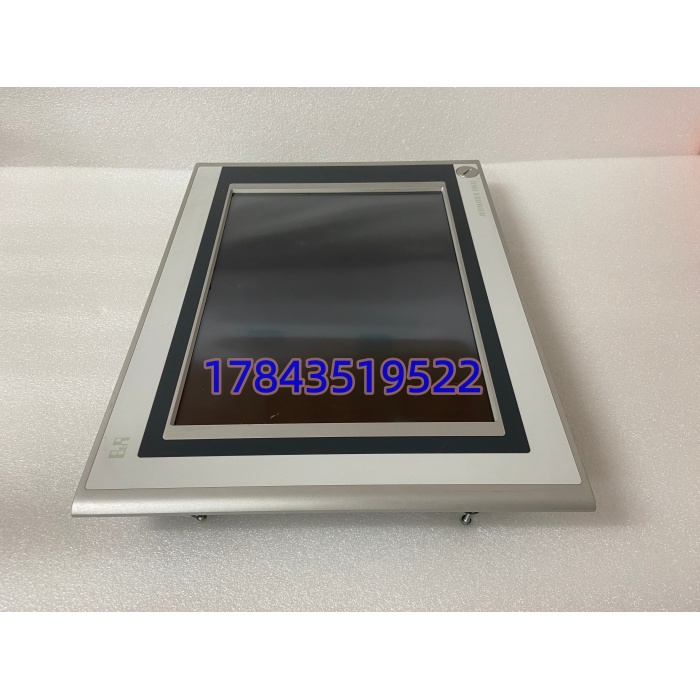

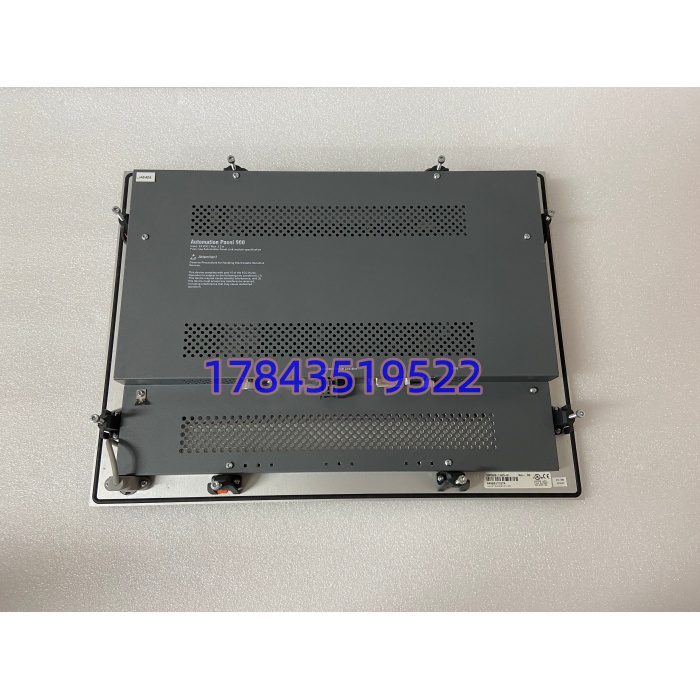

· 型号：5AP920.1505-01
· 品牌：B&R（贝加莱）
· 系列：Automation Panel 900
规格参数
- 显示屏尺寸：15英寸
- 显示类型：XGA彩色TFT LCD
- 分辨率：1024 × 768 像素
- 触摸屏技术：模拟电阻式（支持手指、手套、触控笔操作）
- 供电电压：24 VDC
- 典型功耗：24W；最大功耗：31W（无插卡）/ 41W（带USB负载）
- 电气隔离：有
- 正面防护等级：IP55 / NEMA 250 type 4X（防尘、防喷水）
- 背面防护等级：IP20（仅当插入Automation Panel Link卡时）
- 工作温度：0°C 至 +50°C（标准安装方向）；带Rittal外壳时：0°C 至 +40°C
- 存储/运输温度：-25°C 至 +60°C
- 振动（运行/连续）：2-9Hz，1.75mm振幅；9-200Hz，0.5g
- 振动（运行/偶尔）：2-9Hz，3.5mm振幅；9-200Hz，1g
- 冲击（运行）：15g，11ms
- 冲击（存储/运输）：30g，15ms
- 最大工作海拔：3000m（海拔500m以上每升高1000m降额1°C）
- 外壳材质：金属，表面阳极氧化铝
- 外形尺寸（宽×高×深）：435 mm × 330 mm × 54 mm
- 重量：约5.1 kg
- 接口：3个USB 2.0端口（正面/背面，每端口500mA，不可接Hub）
- 安装方式：面板安装（带预装夹紧块）
- 升级选项：可加装Display Link卡或PPC300
产品介绍
5AP920.1505-01是B&R Automation Panel 900系列中的一款15英寸XGA工业操作面板。它本身是一台纯显示终端，不带本地CPU和操作系统，必须配合Automation Panel Link（APL）插卡使用，通过专用SDL线缆连接到B&R工业PC或X20 CPU模块。坦白讲，它不是一台”智能HMI”，而是B&R控制系统的一个”远程显示窗口”。
我在现场接触过不少这类分体式面板。它的核心价值在于将显示单元与处理单元物理分离——PC可以锁在电气柜里，面板只负责显示和触摸输入。这样既能避免柜内高温对屏幕的影响，又能让操作员在危险区域外完成监控。相比西门子MP377或威纶通这类一体机，B&R这套方案布线更复杂，但抗干扰能力和维护便利性确实更好。有一点要注意：SDL线缆的弯曲半径有严格要求，现场施工时别硬折。
应用场景与行业案例
痛点切入
我在凌晨2点处理过一条吹膜生产线的故障。操作面板黑屏，操作员完全看不到温度曲线和模头压力，只能凭经验手动调节。那条线用的是B&R系统，面板就是5AP920系列。最后发现是SDL线缆在柜门铰链处被反复弯折，内部屏蔽层断裂导致信号中断。换了根线缆，画面立刻恢复。这种分体式架构的致命弱点就在线缆——它把显示和计算分开了，但物理连接成了单点故障。
典型场景
- 塑料挤出与吹膜：挤出机机身振动大、温度高，将PC放在远离机筒的辅柜中，面板安装在操作侧，避免熔体喷溅和高温烘烤。
- 食品饮料灌装：正面IP55防护可应对CIP/SIP清洗时的水雾喷射；电阻屏支持戴乳胶手套操作，符合HACCP卫生要求。
- 汽车零部件压铸：压铸机周边金属粉尘多、电磁环境恶劣，分体式设计让PC远离强干扰源，面板只走视频和触摸信号。
- 风电变桨测试台：测试台架空间紧凑，面板可嵌入控制台，PC置于底层机柜，长距离APL传输减少现场布线混乱。
- 包装机械：高速枕式包装机需要操作员频繁调整袋长和温度，15寸屏尺寸足够显示多组参数，电阻屏在油污环境下比电容屏更可靠。
真实案例
2023年秋天，我在浙江一家做BOPP薄膜的工厂遇到个棘手问题。他们一条进口生产线用了5AP920.1505-01，已经跑了8年。某天夜班，面板突然出现水波纹干扰，触摸漂移严重，操作员无法准确设定牵引比。工厂没有备件，临时从同行借了一台不同后缀的5AP920面板（后缀是-K63，带按键的版本），插上去发现画面能亮，但触摸校准后还是偏位。后来查手册才知道，-01后缀是纯触摸屏版，-K63是带功能键的变体，虽然机械尺寸兼容，但触摸驱动矩阵定义不同。最后紧急从MRO渠道调了一台同型号5AP920.1505-01，第二天上午到货换上，生产线恢复。厂长后来跟我说：”这面板看着就是个屏，但型号后缀差一位，现场就是救不了急。”
