描述
产品详情

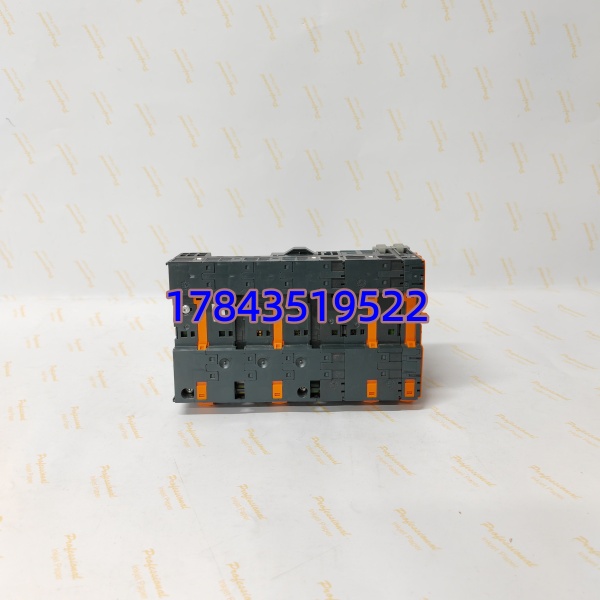

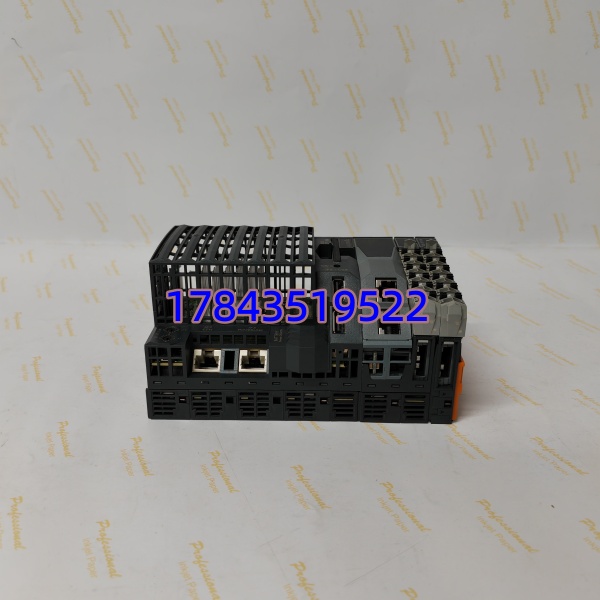

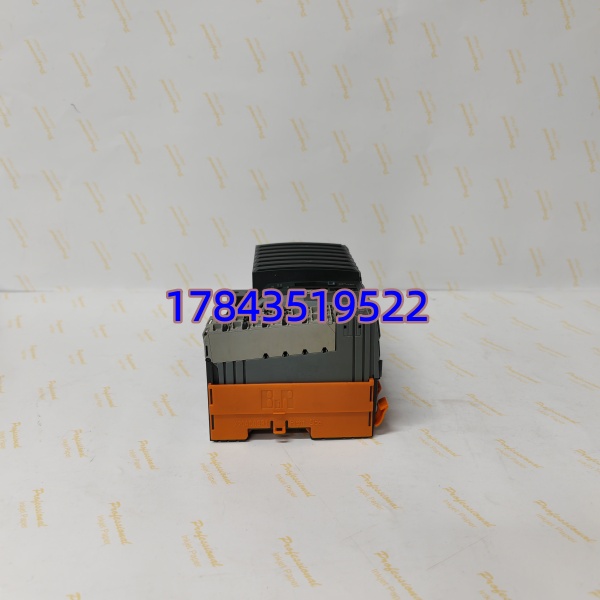

· 型号：X20CP1586
· 品牌：B&R Industrial Automation（贝加莱 / ABB）
· 系列：X20 System — CPU Module with POWERLINK & Ethernet
规格参数
- 处理器：Intel Atom E680T，1.6 GHz，集成FPU及后台I/O协处理器
- 系统内存：512 MB DDR2 SDRAM
- 非易失存储：用户SRAM 1 MB（电池后备），板载Flash约4GB，外加CompactFlash Type I/II插槽（可插512MB~16GB CF卡）
- 最短任务周期：100 μs（典型布尔指令周期0.0027 μs）
- 供电电压：24 V DC（-15% / +20%），内置反极性保护，典型功耗≈9.7 W（不含I/O及USB负载）
- 最大输入电流：1.5 A
- 通讯接口—Ethernet：1×RJ45 10/100/1000Base-T，Auto-MDIX，隔离
- 通讯接口—POWERLINK：1×RJ45 100Base-TX，支持Managing/Controlled Node，支持Poll Response Chaining（PRC）
- 通讯接口—RS232：1路，12针端子块X20TB12，最大115.2 kbps，900 m
- 通讯接口—USB：2×Type A，USB 1.1/2.0，各最大0.5 A
- 通讯接口—X2X Link：1×X20背板总线主站，给后接I/O模块供7W电源
- 扩展槽：1个通用接口模块插槽（可插PROFIBUS/DeviceNet/CANopen等通讯模块）
- 实时时钟：电池后备（标配3V锂钮扣电池，典型寿命≥2年@23℃），精度±10 ppm@25℃
- 安装方式：35mm DIN导轨（EN 60715），与X20PS电源模块及I/O模块横向拼接
- 工作温度：水平安装 0～+60℃ / 垂直安装 0～+50℃（部分资料-25℃起始，以手册为准）
- 防护等级：IP20
- 尺寸：150 mm(W) × 99 mm(H) × 85 mm(D)
- 认证：CE / UL / cULus / ATEX Zone 2 / DNV / KR / ABS / CCS
产品介绍
X20CP1586是贝加莱X20系列里性能靠前的一款独立CPU模块，带Intel Atom处理器和板载POWERLINK实时以太网主站。它不依附于IPC，直接插在X20机架通过X2X Link带本地I/O，同时用千兆以太网连HMI/SCADA，CompactFlash卡槽存历史数据和配方——一台搞定逻辑+运动+数据记录。
坦白讲，这卡在现场最容易被忽略的是CompactFlash卡要单独买，出厂只带空槽。我遇过新柜调试报”No application memory”找不到程序，就是忘了插CF卡或卡容量不被识别（建议B&R原厂工业级CF 512MB/1GB/2GB）。另外X20系统CPU和PS电源模块必须成对——别只订CPU不订匹配的X20PS9400或X20PS9600电源。
应用场景与行业案例
痛点：包装线/印刷机原用老PLC扫描周期跟不上多轴电子凸轮同步需求，或需要本地存海量OEE数据但PLC内存捉襟见肘。X20CP1586的100μs周期+512MB RAM+CF扩展正好解决，且POWERLINK直接挂ACOPOS伺服不需额外主站卡。
典型场景：
- 高速包装/灌装线 — 多轴伺服通过POWERLINK同步，CPU跑电子凸轮+飞剪算法
- 印刷/涂布设备 — 收放卷张力闭环+色标追踪，CF卡记录批次数据供MES提取
- 新能源/测试台 — 大量模拟量采样数据本地暂存，Ethernet上送SCADA
- 老系统延寿 — 原X20CP020/030升X20CP1586，保留I/O机架只换CPU提性能
真实案例：
华南某泡罩包装机原控用X20CP030（400MHz），八轴伺服升速后偶尔报POWERLINK同步丢失。供货商建议整个柜改IPC方案报价吓人。实际只把CPU换成X20CP1586（同机架同电源同I/O），Automation Studio项目属性改CPU型号重新编译下装，POWERLINK PRC开启，同步抖动从±80μs降到±5μs，机速提了15%没再报警。老师傅说——早知道升CPU就行，白纠结两周。
