描述
产品详情

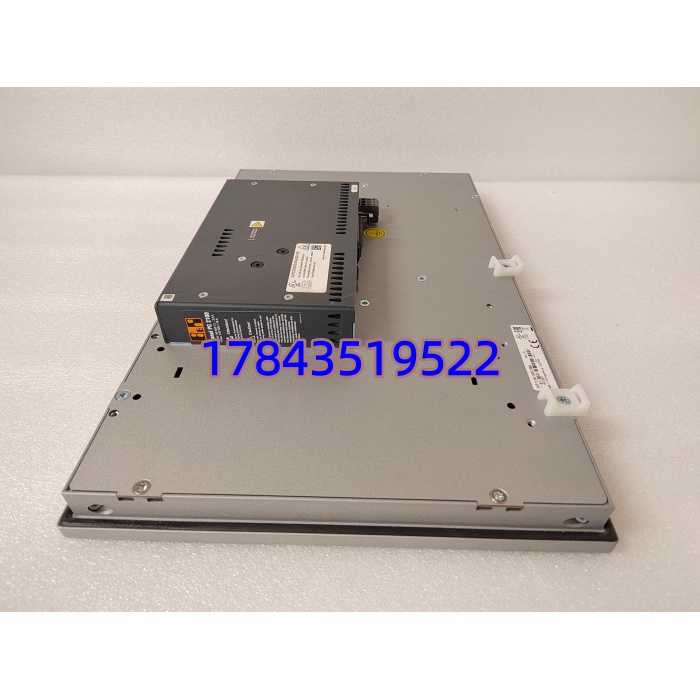

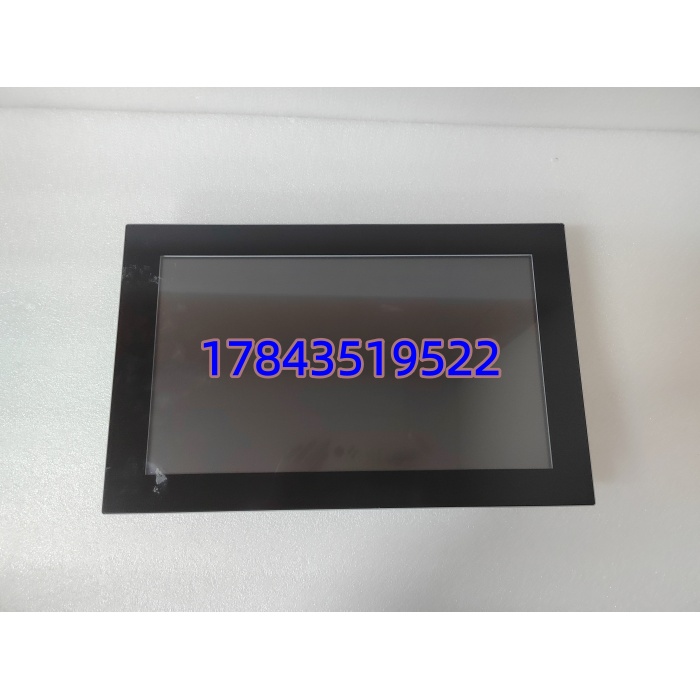

· 型号：5AP1130.156C-000
· 品牌：B&R（Bernecker+Rainer Industrie-Elektronik GmbH，现 ABB 旗下）
· 系列：Automation Panel 1100 — 15.6″ Multi-Touch Display Panel（需配 Link Module / 连接 B&R Panel PC）
技术参数
| 参数项 | 规格说明 |
|---|---|
| 制造商型号 | 5AP1130.156C-000（B&R ID Code 0xEC5D） |
| 产品类型 | Automation Panel — 显示+触控操作面板（非独立 CPU 设备，需 Link Module 或接 Panel PC） |
| 适用系统 | 配 B&R PPC900 / PPC2100 / PPC3100 / PPC2200 系列或 Automation PC + Link Module（如 0AC01…） |
| 显示屏 | 15.6″ TFT 彩色 LCD，16:9 宽屏 |
| 分辨率 | Full HD 1920 × 1080 像素，1670 万色 |
| 亮度 | 典型 450 cd/m²（可调至最低 ~40 cd/m²） |
| 对比度 | 800:1 |
| 可视角度 | 水平 ±85° / 垂直 ±85° |
| 背光 | LED，半亮度寿命 ≥50,000 h |
| 触摸屏 | 投射电容式（PCT），多点触控，支持戴薄手套操作，透光率 ≈88% |
| 防护等级 | 前面板 IP65（Type 4X 室内），后面板 IP20（仅安装 Link Module / 系统单元后） |
| 安装方式 | 控制柜门/面板嵌入式安装，横向（Landscape），标配 3mm 固定密封垫 |
| 机械尺寸 | 宽 414 mm × 高 258.5 mm，深 ≈54 mm（不含 Link Module），铝质涂层前框黑色 |
| 重量 | ≈3.8 kg |
| 工作温度 | 0℃～+55℃（机柜内），存储 -20℃～+70℃ |
| 污染等级 / 湿度 | 污染度 2（EN 61131-2），5%～95% RH 无凝露 |
| 认证 | CE / UKCA / cULus E115267 / cULus HazLoc Class I Div 2 Grp ABCD T4 / DNV GL / ABS / BV / CCS / KR |
| 配套要求 | 须配 B&R Link Module（如 0AC01.9 等系列）或接 PPC 系列背板，单独面板无法独立运行 |
产品介绍
包装线旧电阻屏冬天戴手套划不动、夏天油污误触——换成这面 5AP1130.156C-000 的 PCT 电容多点触控，现场实测戴 0.3mm 尼龙手套仍能缩放趋势图，IP65 前框直接扛冲洗区水雾。（当然它是纯显示面板不是一体机，背后必须插 B&R Link Module 或连 PPC 系列工控机，初次采购容易漏买 Link Module 这根”尾巴”。）
严格来说部分老产线原配 AP900 系列旧面板（如带单点电阻屏版），换这版需确认 Link Module 代次兼容——某个锂电涂布项目里老 Link(早期 0AC…) 插新面板报”Display Not Detected”，升级 Link Module 固件后正常。商业上 B&R 欧产原厂交期常 10–20 周（视奥产排产），渠道欧版全新或 A 级测试翻新通常 2–5 工作日发出；每块做上电背光检查+触控区划格测试（配 Link Module 工装），附测试记录与原厂序列号 COC，质保 12 个月非人为包换。提醒：本件是 Display Panel 非 Panel PC，不自带 CPU/硬盘/OS，下单时核对你是否需要同步采购 Link Module（型号依你 PPC 主机定）。
替换与升级建议
✅ 直接替换（同代同级，工程兼容）
- 旧版 Automation Panel 同尺寸单点/电阻屏（AP900 15.6″ 部分型号）→ 5AP1130.156C-000：物理开孔兼容（414×258.5mm），需确认 Link Module 支持（建议 Link Module ≥V2.x 固件）；Automation Studio 工程中换屏类型重下载即可，画面无需重构。
⚠️ 需核对 Link Module / 固件（有限兼容）
- 若你现用第一代 Link Module（早期 0AC… pre-V2）——接新版 5AP1130.156C-000 可能需升级 Link Module 固件或换新 Link Module（如 0AC01.9 系列），约 0.5 人日工作量（含备份工程、断电更换、重下载）。
- 旧版 12.1″ 或 19″ 面板 → 本 15.6″ 面板：开孔尺寸不同（414×258.5mm vs 其他尺寸），柜门开孔需改或加转接框，不只换模块那么简单。
❌ 硬件不兼容 / 不可替
- 5AP1130.156C-000 不能替代 Siemens TP/MP 系列、Pro-face、威纶通等第三方 HMI（背板总线、Link 协议完全不同）。
- 若你系统是非 B&R 品牌（Omron / Mitsubishi HMI 等），此面板不兼容，须找对应品牌备件。
- 不可作为独立 HMI 单机运行（无内置 CPU/OS），缺 Link Module 或 PPC 主机不工作。
市面主要靠欧产全新或经测翻新库存替代，无官方”新型号向下兼容替代非 B&R 面板”一说，请以 B&R 原厂 Cross Reference / Compatibility Matrix 为准。
