描述
产品详情

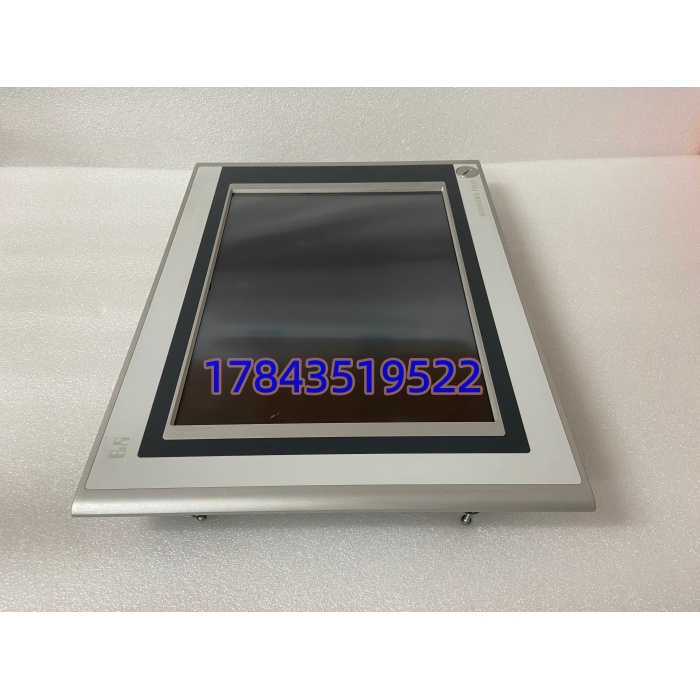

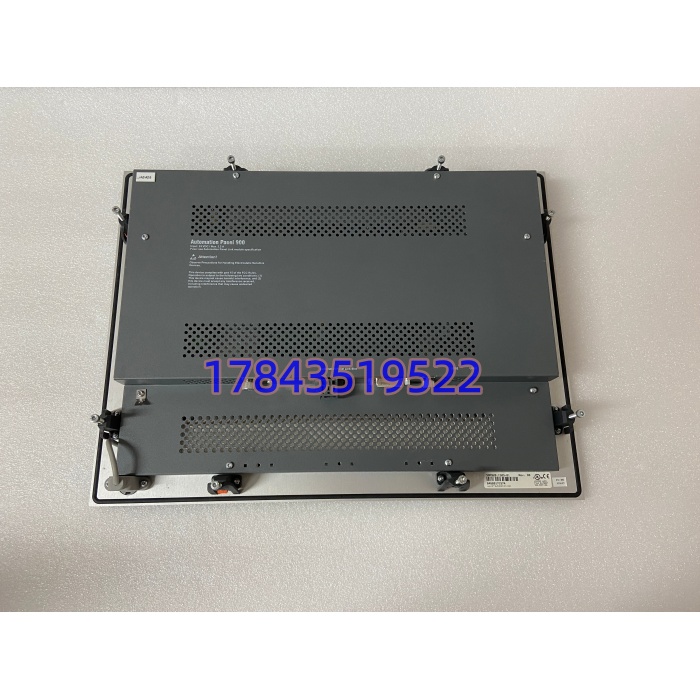

· 型号：5AP920.1505-01
· 品牌：B&R（贝加莱/B&R Industrial Automation，2017起属ABB Automation & Software，原厂奥地利Eggelsberg产）
· 系列：Automation Panel 900（AP920），后缀-01通常表示15英寸版本带触摸屏无功能键，纯显示终端变体（非Power Panel内置CPU版，严格来说它只在固件/APL协议v3.x以上连X20/PPC300用，老APC旧机架不认）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品类型 | Automation Panel 900（AP920）纯HMI终端 | 无内置CPU，需APL/DVI/SDL连控制器或PPC300 |
| 显示屏 | 15英寸TFT彩色LCD，XGA 1024×768像素 | 1670万色，亮度350 cd/m²，对比1000:1 |
| 触摸技术 | 模拟电阻式（AMT，Elo串行12-bit） | 透光率81%±3%，戴手套/湿手指/触控笔可用 |
| 供电 | 24 V DC SELV，±25%（标称±6 V） | 典型24 W，最大41 W（USB满载+插槽），浪涌≤6 A <300 µs |
| 接口 | 3×USB 2.0 Type-A（每口500 mA），APL插槽 | APL插槽兼容PPC300或Display Link/SDL卡 |
| 通信链接 | Automation Panel Link（APL）/DVI-D接收（可选） | 通过APL电缆连X20/PPC300，最长100 m per datasheet |
| 机械尺寸 | 435×330×54 mm（宽×高×深），安装切口≈380×285 | 面板嵌入/VESA 75/100，铝前框+金属机身 |
| 重量与环境 | 约5.1 kg，前IP65/NEMA 4X，背IP20 | 工作0–50°C（水平），存-25至+60°C，5–95% RH非冷凝 |
| 背光 | LED背光，半衰期70,000小时（typ @25°C） | 无风扇被动散热，抗振0.5 g连续/15 g冲击11 ms |
| 认证 | CE / UKCA / cULus E115267 / EAC / KC | 工业控制设备，SELV隔离，EN 61000-6-2 EMC |
| 兼容控制器 | B&R X20/X90/PCC/Power Panel，通过APL或SDL | 严格来说，它只在Automation Studio v3.x以上配APL固件支持，v2旧机架要用旧AP820系列 |
| 型号后缀含义 | 5AP920=AP900 15寸面板，-1505=15寸+触控，-01=无键版 | 请以原厂手册为准，某些渠道标Power Panel但此号是纯终端 |
产品介绍
从场景痛点切入：这东西在备件ABC分类里常被采购归成“显示屏随便找个通用触屏替”，现场实测发现大错特错——AP920不是普通HMI，它用贝加莱私有APL协议跑在24 V SELV线上，把X20控制器画面原封不动甩到机柜门，换台第三方屏光重新做画面就要停机两天，更别提APL电缆长度锁100米、电阻触控戴防冻手套点急停是电容屏做不到的。在某个煤化工项目里碰过，控制室DCS旁这台5AP920.1505-01装在主反应釜就地柜门，操作员隔防爆玻璃戴厚手套点“反应器降温确认”，电阻屏吃得住，换成iPad式电容屏直接废掉。作为库存经理，你得把它当A类“保险件”管：AP900系列BBR收进ABB后慢慢往Panel PC 910推，但存量装置满地跑v3/v4 APL固件，Last-time-buy早关了，二级市场新件基本绝迹，只剩拆机或翻新。
供应链价值不在面板单价（二手800–3000元），而在TCO里的画面移植代价：一台包装线或反应釜就地HMI挂了，工艺还能回主控室DCS操作，但现场调试/联锁复位/本地参数微调全瘫，维护班组抱着笔记本跑车间接USB直连控制器，一次非计划“就地界面丢失”烧掉半班人力+停机待画面重建。总拥有成本算下来，按机架数备1件冷备（拆机校验OK封静电袋贴柜号），比紧急调货时付三倍溢价加空运加现场重做HMI项目文件划算；更关键的是，电阻屏表层磨损是慢性故障——先出现触控漂移区，给运维两周窗口提前换冷备，别等彻底黑屏再救火。自我纠正：渠道常标“Power Panel 5AP920”，这是误导，带内置CPU的是PP920，5AP920.1505-01是纯终端无CPU，不能跑Automation Runtime，换前核对原厂标签“Automation Panel”字样。
应用场景与库存策略
停机损失视角：AP920纯终端故障模式通常是LED背光衰（7万小时标称但高温加速）、电阻层划痕致触控死区、APL插槽接触不良丢画面——本地柜门HMI挂了工艺还能回DCS操作，但现场急停/复位/配方下载全靠它，海上平台或防爆区穿厚手套点不了电容屏就只能开柜门硬接线旁路，一次就地界面丢失轻则拖慢调试两班、重则联锁测试卡住延误开车窗口。而原厂Last-time-buy关了，新件绝迹，拆机件交期国内库存1–5天、跨境10–20天，大修窗口等不起。
典型场景与备货建议：
- 煤化工/炼化反应釜就地柜门HMI：AP920嵌在防爆柜前门，戴防冻手套点急停/复位/温度曲线；非它不可因为APL协议绑定X20控制器+电阻触控，第三方屏要重做画面且电容屏不认手套；建议每主装置柜按柜数备1件冷备（Buffer stock=1），封静电袋贴“仅AP920-1505-01替换，勿替通用HMI”，每年大修做上电测背光均匀性+触控四点校准。
- 包装线/印刷机就地操作面板：振动粉尘环境电阻屏耐磨，无风扇IP65前框挡清洗水；建议产线按ABC分类A级设安全库存=1，ROP触发条件是任一台出现“触控漂移＞5 mm或背光亮度＜150 cd/m²持续开机”，立刻换冷备并送原板做背光LED条替换（第三方维修约300元 vs 新拆机1200）。
- 食药洁净车间过程监控HMI：不锈钢前框耐CIP/SIP冲洗；建议供应商代管不现实（渠道太散），药企QC按每台关键机备1件拆机校验冷备放洁净区外备件柜，每12个月做目视密封胶条老化+上电触控校准，防止湿汽爬进IP65缝隙。
- LNG接收站压缩机就地参数屏：低温振动加速APL插槽氧化；建议每大修周期做战略囤货1件冷备+备1根2 m APL电缆（APL缆也是停产件），换面板时顺带换缆接头，ROP触发条件是“APL通信丢帧＞1%持续10 min”。
真实案例：2026年1月，某太原周边煤制甲醇厂气化炉就地柜门5AP920.1505-01（装于2014年，AP900连X20控制器 via 15 m APL缆）电阻层右下角被检修扳手刮出划痕，三天后急停软键区完全死区，操作员只能开柜门按硬接线急停按钮，防爆区违规开柜两次被安监记警告。原厂EOL，采购在本地MRO找了拆机商有一件5AP920.1505-01（标2016 date code，原厂标签B&R Austria），当天下午到厂。借午休换面板：断电拔APL缆+USB+24 V，新面板嵌进门框密封圈（注意IP65胶条别压歪），重上电APL自动同步画面无需重下项目文件，10分钟恢复触控急停。事后复盘：这冷备是两年前库存经理按“就地HMI保险件”多申请的一件呆滞（当时被项目骂占资金），这次省下开柜违规罚款+半班调试停机，反思只有一句——纯终端HMI看似可替，但私有协议APL+电阻手套触控是现场刚需，Last-time-buy关了后拆机冷备是唯一ROI正的打法，别等触控死区再搜SN。
