产品详情

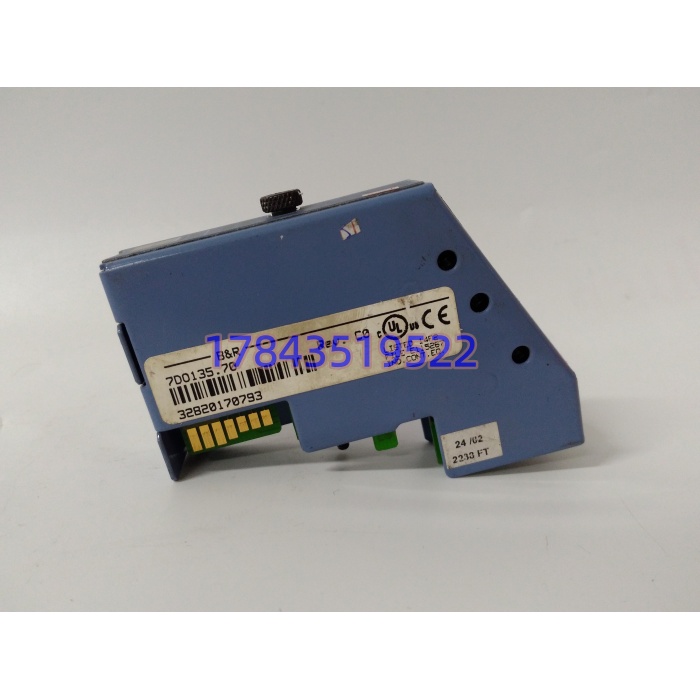

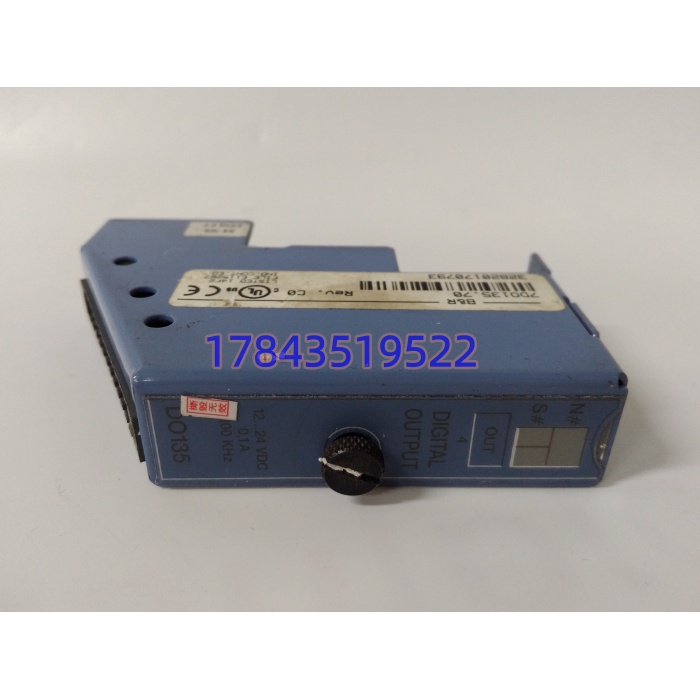

· 型号：7DO135.70（DO135）
· 品牌：B&R Industrial Automation（ABB 系）
· 系列：System 2003
规格参数

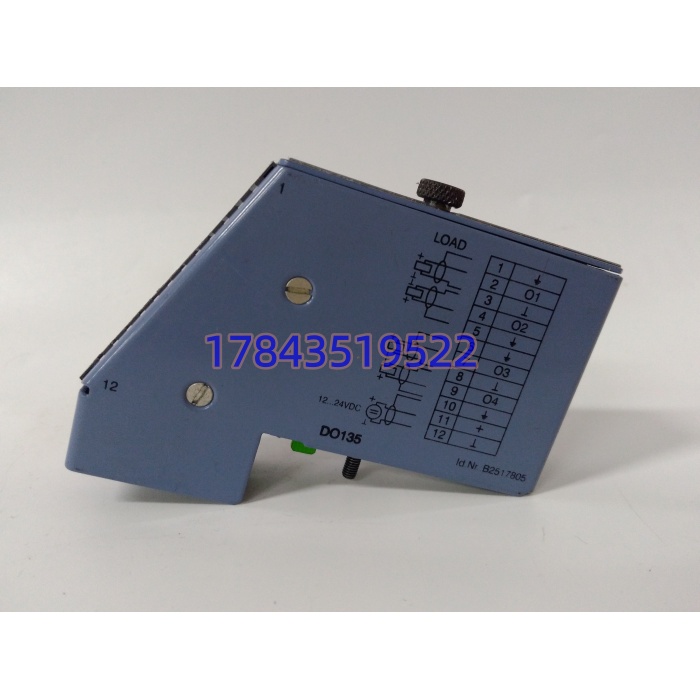

| 参数项 | 规格值 |
|---|---|
| 模块身份 | 7DO135.70，DO135 数字量输出模块 |
| 产品类型 | System 2003 screw-in module（旋入式，非 DIN 导轨） |
| 所属系统 | B&R System 2003（AF101 适配器/CP 接口主机下挂） |
| 输出通道 | 4 路 FET 推挽（Push/Pull） |
| 输出电压 | 11.4–30 VDC（标称 12–24 VDC），反向极性保护 |
| 输出电流 | 每通道 0.1 A 连续，模块最大 0.4 A |
| 短路保护 | 是，短路限流 0.11–0.3 A，过载/短路诊断上报 |
| 开关频率 | 最大 100 kHz（PWM/TPU 模式），普通开关延迟典型 <2 μs / 最大 2.4 μs |
| 残余电压 | 0.1 A 时最大 0.6 V |
| 容性负载 | 最大 20 nF |
| 操作模式 | 普通开关 / PWM（占空比可调）/ TPU 控制（由 Timing Process Unit 接管） |
| 电气隔离 | 输出-背板无隔离，输出-输出无隔离（严格来说靠系统电源分组隔离） |
| 供电 | 由 System 2003 背板/CP 接口提供，模块自身功耗最大 0.2 W |
| 必备附件 | 端子块 7TB712.9（螺钉）或 7TB712.91（弹簧），12 针，单买 |
| 机械 | 2003 旋入式模块尺寸，约 0.1 kg 级 |
| 工作温度 | 0~+60 ℃（柜内典型） |
| 认证 | CE / UKCA / C-UL-US Listed |
| 生命周期 | System 2003 系 B&R 归为成熟 Legacy 平台，7DO135.70 原厂 Datasheet 停在 2004 版，流通以拆机翻新 + 少量 New Surplus 为主 |
产品介绍
从维护者视角切：System 2003 老柜里 DO135 这种件，灯都没有几颗，出问题表现是”某路电磁阀先导不吸合但 CPU 输出位还是 1″——FET 击穿短路时模块报 Overcurrent，FET 开路时通道静默，运行工以为阀岛气路问题，查了一圈电磁阀再倒查到这块旋入子模块。在某个印刷机老线项目里碰过：7DO135.70 跑 TPU 模式给编码器 Z 相参考输出 100 kHz 脉冲，其中一路 FET 随柜内夏温老化，高电平残压从 0.6 V 爬到 1.8 V，下游高速计数偶发漏计，套印偏差慢慢漂，质检废卷才发现。
它严格来说只在 System 2003 同代 CP 接口内兼容：插在 AF101 适配器或 CP 主机的第一个槽位时，首通道可被 TPU 函数（如 LTXdo0()）直接接管；跨到 X20 平台要用 X20DO 系，不是 7DO135.70 直插。供应链上 B&R 原厂 System 2003 已归 Legacy，7DO135.70 2026 年渠道价 600~2200 元浮动（拆机 600~1200、New Surplus 1500~2200），成色差在旋入螺纹和 FET 漏电流。存量 2003 站留 1 块做 A 类冷备（必须连同 7TB712.9 端子块一起备，否则到货没地方接线），比停一次印刷机/包装线重做输出模块映射划算 10 倍——0.1 A 小信号不参与大动力但套印废卷一次就是五位数。
应用场景与库存策略
DO135 挂掉的表现分硬软两种：硬故障模块报 Overcurrent/Short 切输出；软故障是 FET 残余压升高、TPU 脉冲边沿变缓，高速计数漏帧、PWM 占空比漂移，画面看不出”模块坏”只看到工艺慢漂。
- 印刷/包装机 System 2003 站（TPU 高速输出给编码器/Z 相）：每面 2003 机架备 1 块冷备，原厂 New Surplus 或授权翻新，库龄 ≤6 年，半年上电挂 TPU 测试脉冲边沿和残压。
- 老机床润滑泵阀岛先导（4 路以内小电流）：DO135 通道带电磁阀 24 VDC 先导线圈（<0.1 A）非它不可（2003 机架槽位固定），A 类备件，安全库存 1 块/每 3 在线机架。
- 食品灌装线指示灯/报警塔（2003 逻辑输出）：建议供应商 VMI 代管，再订货点 = 在线机架数×0.25 向上取整。
- 可容忍 4h 停机的输送线：自身零库存但合同锁 48h 发货违约条款。
- 院校 2003 教学台：别囤整块，留 1 块样片讲旋入式+FET+TB712 拓扑即可。
真实案例：2022 年华东某烟包印刷机，System 2003 的 7DO135.70（2005 年奥地利产）通道 1 FET 老化，TPU 输出 100 kHz Z 相脉冲高电平残压 1.9 V，套色光标计数漏 3%，印版套印偏差从 ±0.1 mm 漂到 ±0.4 mm，一班废卷 11 卷约 6 万。库存系统”7DO135.70″有 1 块，到货是 7DO138.70（8 通道 0.5 A 版，物理旋入尺寸同但通道数和 TPU 映射不同），插上 CP 主机报”Module Type Mismatch”，TPU 函数 LTXdo0() 找不到对应硬件。从上海 B&R 授权商调原厂 2017 批次 7DO135.70 + 7TB712.9 端子块，专车 5 小时，停机 5 小时，按废卷+降速折机会成本约 9 万。之后 ERP 主编码锁”7DO135.70″且强制绑定”7TB712.9×1″同备，7DO138.70 单列禁互代，备件袋外贴”4FET/0.1A/需TB712″。
