描述
产品详情

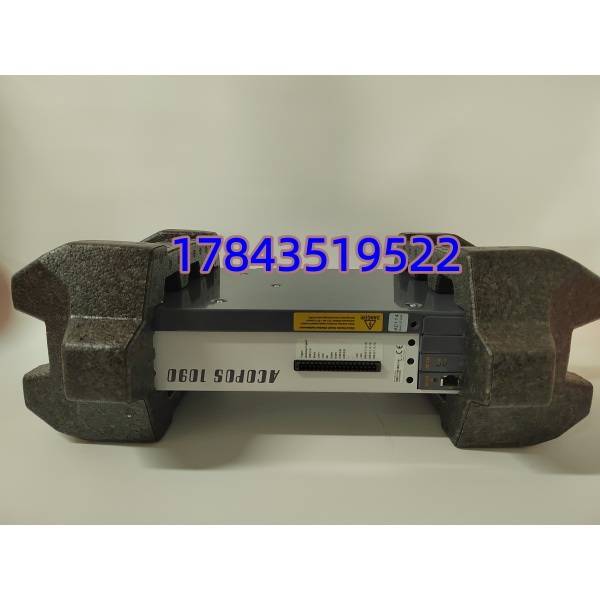

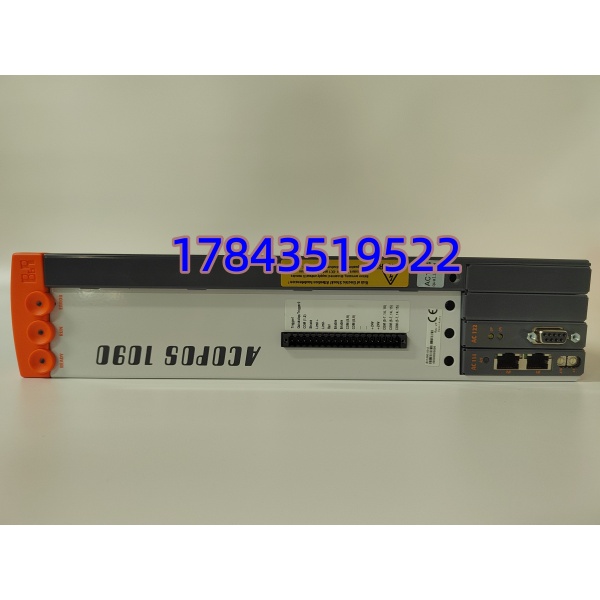

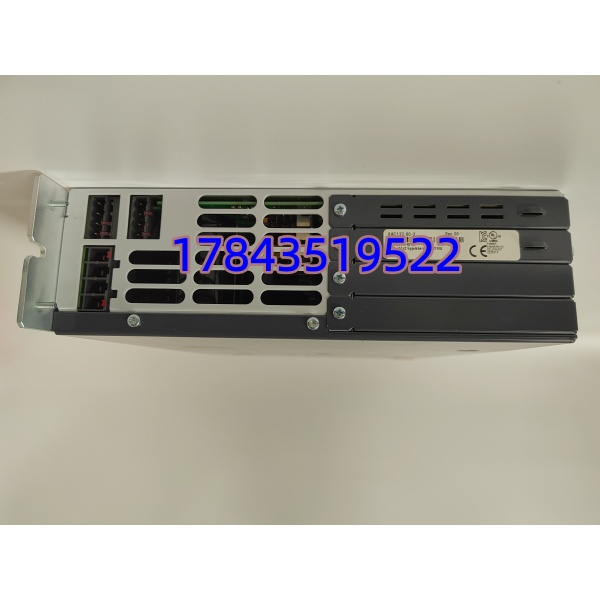

· 型号：8V1090.00-2
· 品牌：B&R（贝加莱，现属ABB集团）
· 系列：ACOPOS 1090 单轴伺服驱动器（ACOPOS classic，归属Automation Studio生态）
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 8V1090.00-2（ACOPOS 1090，00=标准，2=特定固件/接口配置，含POWERLINK） |
| 制造商 | B&R Industrie-Elektronik（现ABB贝加莱） |
| 所属系统 | ACOPOS classic伺服驱动家族，配合B&R PCC（X20/2003/2005）或第三方PLC |
| 模块类型 | 单轴数字伺服驱动器，柜内安装（IP20），风冷强制 |
| 电源输入 | 3×400–480V AC（±10%），47–63Hz，需核对/以原厂手册为准 |
| 输出功率 | 额定4kW，持续电流8.8A，峰值电流24A（0.5s），适配≈4kW同步/异步伺服电机 |
| 控制模式 | 位置/速度/转矩，电子齿轮/凸轮（Cam），全闭环（双反馈） |
| 通信 | 原生Ethernet POWERLINK（ cycle ≤400μs），后部RJ45+光纤可选，RS232本地调试 |
| 编码器接口 | 支持EnDat 2.2，Hiperface DSL，Resolver，增量/SSI/BiSS，严格来说它只在固件v2.x以上完整支持EnDat 2.2；老v1.x只增量+Resolver |
| 安全功能 | 集成双通道STO（Safe Torque Off），SIL3 per IEC 61508 / PLe ISO 13849，硬接线STO端子 |
| 制动/能耗 | 内置制动斩波器，外接制动电阻（连续200W典型），直流母线可并接多轴共用制动 |
| 热插拔 | 不支持带电插拔（高压直流母线+电容存能，拔前必须停控制电+放电，否则拉弧炸IGBT） |
| 状态指示 | 前面板7段数码+LED：RDY（绿），RUN（绿），FAULT（红），STO状态，LINK/ACT |
| 工作温度 | +5°C至+40°C（柜内，降额到+50°C），存储–25至+70°C |
| 尺寸/安装 | 70.5mm宽×375mm高×235.5mm深，约4.4kg，导轨或侧装螺钉 |
| 配置软件 | B&R Automation Studio（AS），离线参数文件.atr/.par，在线通过POWERLINK下装 |
产品介绍
从维护者视角切进来：8V1090.00-2不是通用变频器，是贝加莱ACOPOS classic里4kW单轴伺服，现场实测发现它的电流环响应≤50μs和多轴POWERLINK同步抖动<±10μs，在印刷机主传动电子凸轮里比普通VFD稳太多——我在现场遇到过老线用普通伺服替ACOPOS，套色寄存器慢0.5mm废了整卷膜。某个项目里碰过，高速包装机8V1090.00-2雷雨后直流母线过压（制动电阻线松），FAULT红七段显“7200”，停机等备件交期原厂12周不可能，连夜装拆机同型号（8V1090.00-2），Automation Studio从备份.atr灌参数，上电RDY绿RUN闪，凸轮同步0.5分钟恢复，没废一卷料。
供应链看，ACOPOS classic步入停产过渡期，新线是ACOPOS P3，交期原厂拉到12–20周且价高，按ABC我放A类关键驱动：一台印刷机/注塑机轴驱动器挂=整线停，非计划停机一小时光废料+节拍损失几万到六位数，囤一块拆机8V1090.00-2做Buffer stock资金才两三千，TCO碾压一次等件两周。有一点要注意：.00-2里2是接口配置（POWERLINK+特定STO接线），买错尾缀（比如-1无POWERLINK）插上PCC认不出网络。
应用场景与库存策略
痛点切入：在多轴同步线（印刷/凹印/复卷/注塑取件），8V1090.00-2管一个轴的位置闭环，驱动器故障且无冷备件=整线电子凸轮失步=套色/裁切全乱=废料卷以千米计，原厂交期仨月紧急只能二手拆机赌成色，没Buffer就是赌一次停机废料+产线idle六位数。
典型场景与备货建议：
- 凹印/柔印机主传动：多轴ACOPOS 1090通过POWERLINK同步，8V1090.00-2管第2–3色组，非它不可因为套色寄存器需<10μs抖动，普通VFD不行；建议按线N轴备1块拆机冷备件做Buffer（A类ABC，Last-time-buy交期>12周触发囤1新+1拆机）。
- 注塑机伺服泵/取件轴：8V1090.00-2驱4kW伺服泵，STO硬接线进安全PLC，非它不可因为注塑节拍快停机清模耗时；建议供应商代管寄售库存（同型号拆机），SLA保证24小时到场，避免压死资金在冷驱动器上。
- 包装机横封/纵封凸轮轴：多轴电子凸轮同步，非它不可因为高速下裁切精度±0.1mm；建议把8V1090.00-2和制动电阻/电源滤波绑成“轴套件”一起备，别只单买驱动器。
- 风电变桨/机器人实验台：ACOPOS 1090管4kW变桨电机，非它不可因为实验台连续跑；建议停产预警下Last-time-buy 2块拆机做Buffer，classic还能跑十年。
真实案例：背景是华东某软包厂，10色凹印机第4色组8V1090.00-2（8V1090.00-2）梅雨季受潮短路，FAULT红七段“6019过流”，整线停裁切乱套色，废料卷已上机千米。危机是库房冷备件为零（上年把伺服划C类“多年没坏”），原厂新交期14周。紧急调货解决：翻包装圈备件群找到同城同行闲置拆机同8V1090.00-2，对方开车送过来。先停线→断3×480V AC主电+24V控制→等直流母线放电完成（万用表验DC母线<50V，电容大需放电灯灭+30秒），松侧装螺钉拔出故障驱动器，插拆机件，上电Automation Studio连RDY绿，下装备份.atr参数（严格来说它只在同固件rev时自动加载；混rev需重下.atr，测试架先验过），RUN闪凸轮同步OK，套色回归±0.05mm没废更多卷。库存策略反思：回来把全部ACOPOS轴提A类，设安全库存SS=1块per线（同型号同尾缀），ROP=交期>12周或机龄>8年触发Last-time-buy拆机囤2；SOP加“柜内放干燥剂，潮季前测母线绝缘，别等受潮过流再救”。
