描述
产品详情

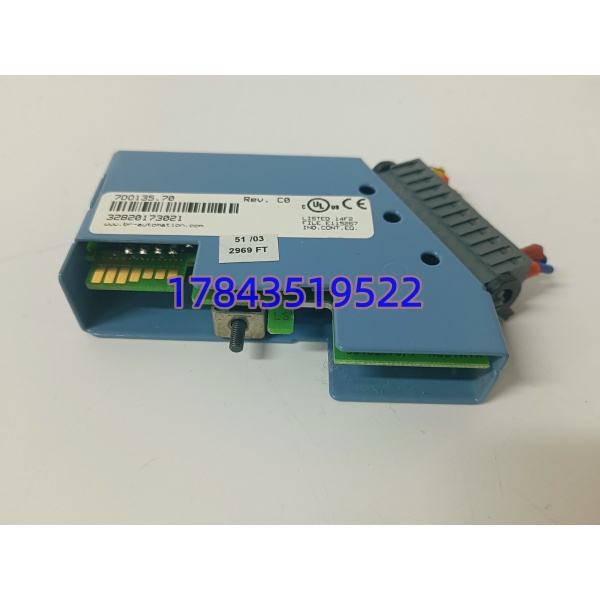

· 型号：7DO135.70
· 品牌：贝加莱（B&R，ABB收购，现场常归到ABB备件）
· 系列：2003系列（旋入式I/O，需底板如7BP702等+DIN导轨）
规格参数
- 产品型号：7DO135.70
- 制造商：贝加莱 B&R（ABB Group）
- 产品类型：数字量输出模块，FET场效应晶体管输出（源型/漏型依接线）
- 所属系列：B&R 2003系列旋入式I/O模块
- 输出通道数：4路独立FET数字输出
- 输出电压范围：12–24 V DC（允许工作电压容差10.5–30 V DC，需核对/以原厂手册为准）
- 单通道额定电流：0.1 A（DC，小信号驱动，非功率级）
- 操作模式：普通ON/OFF开关、PWM脉宽调制（周期/占空比可调）、TPU时序处理单元高速输出
- 电气隔离：输出通道与系统背板总线光电隔离，通道间独立，需核对/以原厂手册为准隔离电压

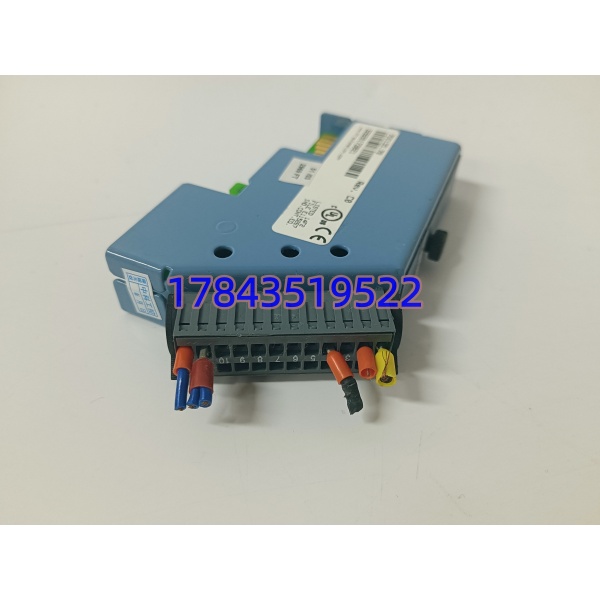

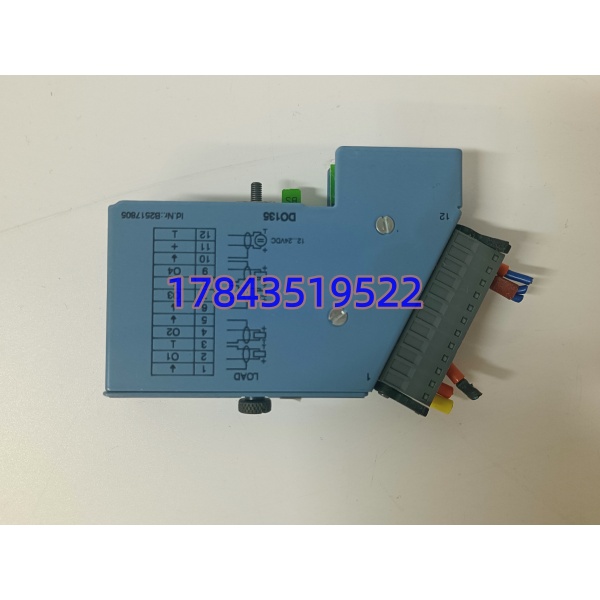

- 安装方式：旋入式模块（screw‑in），插到2003底板（如7BP702–7BP710），标配DIN导轨TS‑35，必须单独订端子块TB712（12针螺钉或笼式夹紧1.5 mm²）
- 状态指示：每通道1个LED显示输出状态
- 涂层保护：PCB带防冷凝涂层，耐腐蚀性气体，通过EN 60068‑2‑60腐蚀测试及BMW GS 95011‑4结露试验
- 环境规格：工作温度-25至+60 ℃，存储-25至+70 ℃，湿度5–95%无冷凝，防护IP20（柜内安装）
- 认证：CE、UKCA、UL/cULus，需核对/以原厂手册为准
- 通信兼容：配合2003总线控制器支持CAN、X2X Link、Ethernet POWERLINK（模块本身无独立通讯口，挂2003机架）
- 物理尺寸/重量：约25×102×76 mm，重≈0.1 kg
产品介绍
7DO135.70是贝加莱2003系列里一款4通道FET数字量输出模块，旋入式卡到2003底板上，把PLC/CPU的数字指令转成12–24 V DC小电流开关信号。每通道0.1 A，注定不直接带接触器线圈或加热器，专用于高速小信号：驱指示灯、小型电磁阀、给外部继电器/SSR发触发脉冲。FET输出纳秒级开关，比继电器快几个量级，所以原厂给它塞了PWM和TPU模式，能在模块级跑脉宽调制和高速时序，不用每次劳烦CPU扫描周期。
和同系8通道0.5 A卡（7DO138.70）比，这货通道少但支持TPU高速处理，适合包装机色标、印刷张力这些微秒级同步。和X20系列DO不同，2003是老紧凑旋入架构，现在基本是备件替换和老线延寿。我在现场遇到过，老印刷机2003机架里7DO135.70烧了两路FET，换X20要改整个底板和总线，直接淘同型号旋进去，5分钟恢复套印，省掉EPC重柜的预算。
应用场景与行业案例
痛点切入：老2003系统FET输出卡击穿，印刷机色标灯灭，套印全偏，产线非计划停机。柜在腐蚀车间，冷凝水爬电搞死普通模块，0.1 A小信号还要串外部放大，接线乱成一团。高速包装机需要微秒PWM调加热刀占空比，普通继电器DO根本追不上扫描周期。
典型场景：
- 包装机械：老线2003 CPU挂7DO135.70，4路FET做包装膜牵引电机启停、色标传感器指示灯PWM调光，TPU模式跑高速同步，非它不可因为2003底板原生支持TPU，换X20要改机架和总线控制器。
- 印刷设备：卷筒印刷机套印控制，FET输出给UV灯触发SSR脉冲、张力缸微小电磁阀，纳秒开关+PWM调占空比，普通继电器卡做不到这个速度。
- 化工/制药老旧装置：2003柜带防冷凝涂层，7DO135.70控反应釜进料微型电磁阀、排气报警灯，腐蚀性气体+高湿环境，涂层扛得住，普通裸板仨月短路。
- 食品饮料老线retrofit：2003旋入I/O在就地清洗CIP柜里跑，-25 ℃冷库旁柜体结露严重，7DO135.70涂层防凝，驱小型指示蜂鸣器和SSR切加热管。
真实案例：前年在太原附近一个药厂，老颗粒包装机2003系统，凌晨2点套印漂移，查下来7DO135.70两路FET死在常通，色标灯常亮骗了编码器。柜里满是湿气和乙醇蒸气，原卡无涂层版本锈迹斑斑。翻备件箱掏出带涂层的新库存7DO135.70，断电旋出旧卡（2003不支持热插拔，必须停CPU），旋进新卡，插TB712端子块（线已压好，直接扣上），上电CPU原程序照跑，TPU配置不用重下。3分钟恢复套印，这批批号没报废。老实说，那晚要是硬改X20，拆底板重布线至少两小时，验证IO映射又一小时，整班产量直接没了。
