描述
产品详情

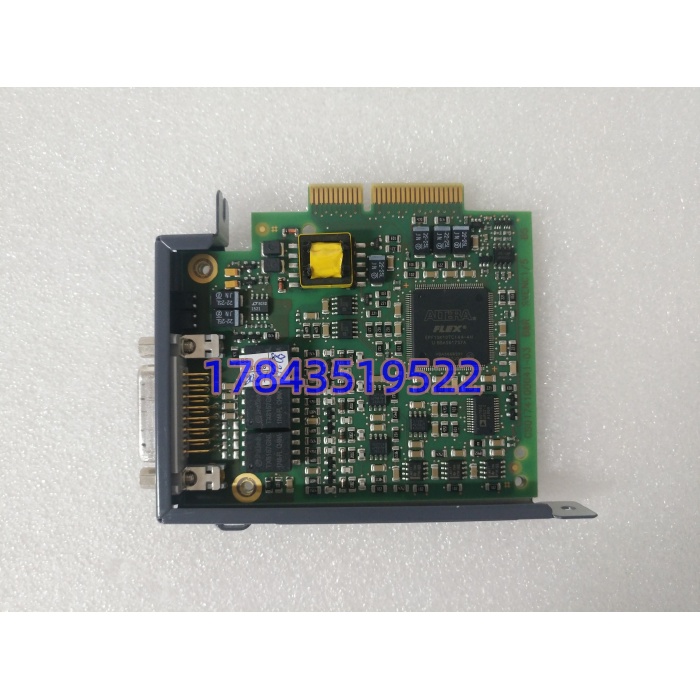

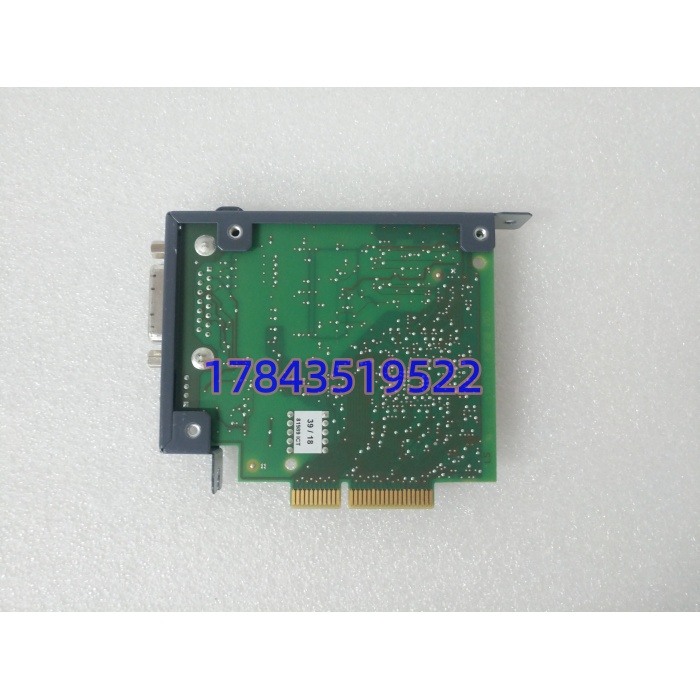

· 型号：8AC120.60-1（8AC120）
· 品牌：B&R（贝加莱）
· 系列：ACOPOS 插入式模块（AC120 族）
规格参数
| 参数项 | 规格值 |
|---|---|
| 订货号 | 8AC120.60-1（B&R ID 0x0FCC） |
| 模块身份 | ACOPOS 单通道编码器反馈插件，非 CAN/POWERLINK 通信卡（8AC110/8AC114 才是通信卡，别混） |
| 适用插槽 | ACOPOS 本体插槽 2、3、4；多插时最低号槽自动作主电机反馈 |
| 编码器类型 | EnDat 2.1 单/多圈（512/32/16 线）、1Vpp 正弦余弦增量 |
| 接口形式 | 1× 15-pin D-SUB 母头（模块侧），120 Ω 终端匹配 |
| 串行通道 | EnDat 同步 RS485，625 kbaud |
| 正弦输入 | 差模对称 0.5–1.25 Vss，±7 V 共模，300 kHz(-3dB)/400 kHz(-5dB) |
| 内部分辨率 | 16384 × 编码器线数 |
| 编码器供电 | 典型 5 V DC，负载 250 mA（含终端电阻耗散，实际给编码器约 300 mA 电源能力需减 50 mA） |
| Sense 补偿 | 2 根 sense 线，补偿往返最大 1.45 V 压降 |
| 隔离 | 编码器-ACOPOS 之间无光电隔离（原厂明确标注 No isolation） |
| 状态指示 | UP/DN LED，编码器监控（断线/短路/供电失效） |
| 功耗 | 依编码器 2.3–3.1 W |
| 温度 | 额定 5–40℃，最大 55℃；存储 -25～55℃ |
| 认证 | CE / UL cULus E225616 / KC |
| 生命周期 | B&R 对 ACOPOS 老插件归 Mature 尾段，8AC120.60-1 原厂新造按单询价，渠道以 Surplus/Refurb 为主（请以 B&R 官方 PCN 为准） |
产品介绍
C 竞品对比切进来：和 8AC123.60-1（纯增量 5V TTL/RS422）比，8AC120.60-1 贵一截但多了 EnDat 2.1 双向串行——能读电机电子铭牌、能做绝对位置掉电不丢；和 8AC121（HIPERFACE）、8AC122（Resolver）比，它守的是“EnDat 绝对式+正弦增量”这条最老的德系机床主线。现场实测发现，这货最阴的故障不是 UP/DN 灯灭，是 Sense 线在 50 m 长线、电机端编码器供电跌到 4.6 V 时，EnDat 多圈偶尔回传校验错，ACOPOS 报“Encoder checksum error”又自动恢复，高速卷绕机每班抖一次相位。原厂手册写得很死：Sense 必须接、线径信号≥0.14 mm² 供电≥0.5 mm²、屏蔽层模块端 360° 压接——老柜接线工省掉 sense 线，三年后必爆。
从 TCO 看，8AC120.60-1 在 ACOPOS 老驱动机柜里 Surplus 价约 1.5–3 千人民币（宣称全新原包的多半拆机清灰换 D-SUB 座），而把整柜迁 ACOPOS P3 + 8V…P3 驱动器是单轴几万改造。包装机/印刷机/机床老线保产留 1 块同号冷备的 ROI 极正。翻新版最常见动手脚是重刷 EEPROM 掩盖原卡 EnDat 校验错历史，验收必须带电机实接编码器跑全速 3000 rpm 读位置无跳变，别只看 UP/DN 灯绿。
应用场景与库存策略
ACOPOS 插槽里 8AC120 挂了是什么后果？主电机反馈丢，驱动器切“无编码”或报编码器故障停轴——印刷机套色歪、锂电池卷绕极片皱、机床回零失败。B&R 原厂新货按单询价 16–22 周，国内 MRO 页“现货 9999”是 SEO 蹭词，真能顺丰原包 8AC120.60-1 在二线城市调不到 3 块。
- 凹版印刷机主传/套色轴（ACOPOS + 电机 EnDat 绝对式）：多圈位置非它不可 → 建议每机柜备 1 块 8AC120.60-1 Surplus 冷备，Automation Studio 工程备份轴配置+编码器电子铭牌参数。
- 锂电池卷绕机张力轴（1Vpp 正弦增量+EnDat 切换）：50 m 长线 Sense 补偿非它不可 → 区域备件中心代管 1 块，ABC-A 类（涉主轴同步）。
- 机床改造老 ACOPOS 8V1090/8V1180：插槽 2 主反馈 → 备件必须带实接编码器全速跑 10 min 无 checksum error 记录，别收“UP 灯绿未带载”裸卡。
- 多轴插多块 8AC120 场景：最低号槽自动主反馈，备货按“主反馈轴数×0.2+1”囤，别按总轴数囤浪费。
- EPC 存量维护包：按“ACOPOS 在用 N 台备 ceil(N×0.15)+1”囤同号，末采预警期走战略囤货。
真实案例：2024 年夏，华南某烟包印刷厂 8 色凹印机，夜班 #3 色组 ACOPOS 8V1090 插槽 2 的 8AC120.60-1 内部 EnDat 串行 PHY 温漂，600 m/min 高速套色时偶发“Encoder parity error”切故障停轴，每班废膜 200 m。备件库查“8AC120”有 1 块，拆包是 8AC110.60-2（CAN 接口卡），插插槽 2 ACOPOS 报“unexpected module”，套色轴起不来。从上海调 8AC120.60-1 Surplus 件空运，停机 6 小时，废膜+工时约 9 万。复盘后他们把 8AC120.60-1 单列 A 类，每机柜冷备 1 块同号、季度点检加“带电机实转 10 min 读 EnDat 校验计数”。
