描述
产品详情
· 型号：5AP933.215C-00
· 品牌：B&R（贝加莱）
· 系列：Automation Panel 900 系列（AP933 Multi-Touch）
规格参数
- 完整型号：5AP933.215C-00，B&R ID Code 0xE16C
- 产品定位：Automation Panel 显示/触控单元，非独立工控机，需配 Link Module（如 4P3040.00-510 SDL3 Link）或直连 PPC900/PPC2100/PPC3x00 系列 Panel PC

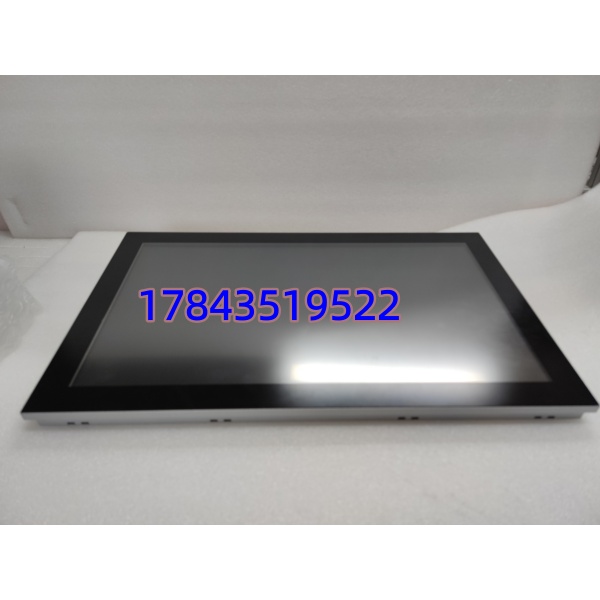

- 显示屏：21.5″ TFT 彩色 LCD，16:9 宽屏
- 分辨率：1920 × 1080（Full HD）
- 色彩：16.7M 色（24-bit）
- 亮度：典型 350～400 cd/m²，可调光（最低约 20 cd/m²，依 Link Module 支持）
- 对比度：1000:1（典型）
- 视角：水平/垂直 ±89°
- 背光：白色 LED，MTBF >50,000h（半亮度）
- 触摸屏：投射电容式（PCT / Projected Capacitive Touch），多点触控，支持手套操作，透光率 ≈88%

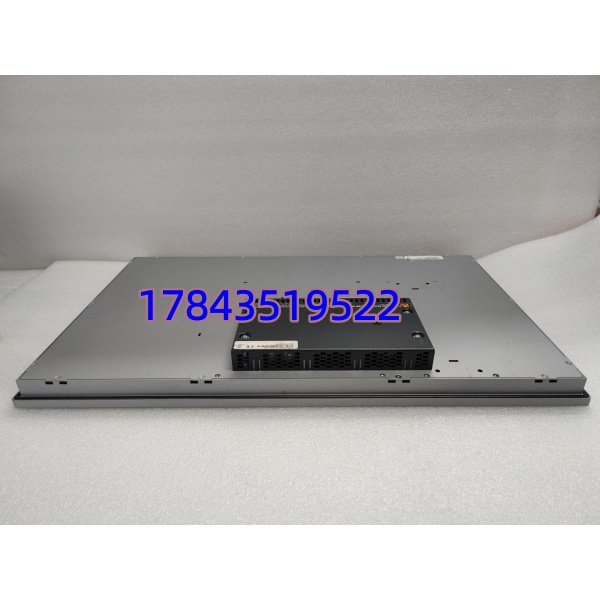

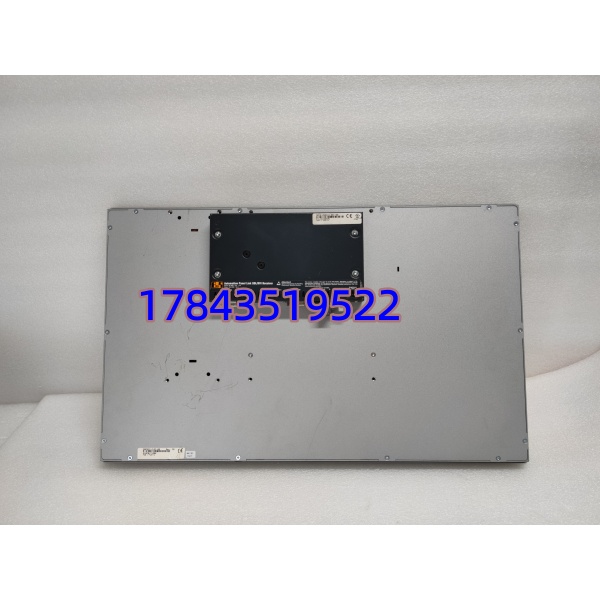

- 接口：通过面板背部 ZIF/排线连 Link Module 或 PPC——本体无独立视频/USB 外露口，显示与触摸数据经 SDL3/SDL4 串行链路传输（最长 100m 光纤或铜缆依 Link 模块而定）
- 供电：由连接的 Link Module 或 PPC 主机通过背板提供（Link Module 通常需 24V DC 外部供电）
- 防护等级：正面 IP65（EN 60529），UL Type 4X 室内；背面 IP20（仅当安装 Link Module / 系统单元后）
- 污染等级：2（EN 61131-2）
- 工作温度：0～+45℃（部分手册标储运 -20～+60℃）
- 湿度：5%～95% 非凝露
- 前面框材质：黑色涂层铝合金，带 3mm 固定安装密封圈（gasket）
- 开孔尺寸（嵌装）：约 525.5 × 317 mm（以原厂钻孔模板为准）
- 外形尺寸：541.5(W) × 333.0(H) mm，深度依 Link Module 凸出约 40～60mm
- 重量：约 5.4～6.5 kg
- 认证：CE、UKCA、cULus E115267、RoHS
产品介绍
5AP933.215C-00 是 B&R Automation Panel 900 系列的 21.5 寸多点触控 HMI 面板——它本身不带处理器，纯粹是显示+触摸单元，靠 Smart Display Link（SDL3 或 SDL4）模块或直连 PPC2100/PPC3x00 主机把视频和触摸数据传过来。和西门子/Pro-face 那种内置 CPU 的 HMI 不一样，你没法单独给它灌画面，必须配对应的 B&R Link Module（常见 4P3040.00-510 SDL3 Link）或整机 PPC。
坦白讲，现场最容易踩坑的就是买了面板忘了订 Link Module——两者分开装箱，老系统改造拆下来发现 Link 模块在旧屏背面卡着，新屏不附带。还有一点：SDL3 Link 支持最长约 100m 光纤连接，适合将操作员终端放现场、主机放大厅，这在大型产线很有用。
应用场景与行业案例
我遇到最多的问题是改造时新 AP933 面板装上后发现背面缺 Link Module——旧屏拆机时 Link 模块是拧在旧屏背面的，新屏出厂不带，客户以为”少配件”。另一常见坑：拿它当普通 HDMI 显示器接笔记本，不行，没 HDMI/DVI 口。
典型适用场景：
- 包装/印刷/纺织产线：B&R PPC2100 + AP933 面板做主 HMI，多点触控调配方、看趋势→非它不可因为 SDL 链路抗干扰好。
- 汽车总装/检测台：21.5″ 大屏放工位旁，主机放电控柜 30～80m 外→SDL3 光纤延长无衰减。
- 食品/制药洁净区：IP65 前框可用酒精擦拭，PCT 触控戴医用手套可操作→电阻屏做不到。
- 物流分拣监控：并排多块 AP933 通过各自 Link Module 接同一 PPC 或多台 PPC 分布控制。
真实案例：华东某软包装凹印机，原配 15″ 单点电阻屏 AP913 老化，客户想升级大屏多点触控。订了 5AP933.215C-00 装上去黑屏——原因是旧系统用的 AP913 是直接连 PPC900 的老单链路，AP933 需配 Link Module（4P3040.00-510），旧 Link 不兼容多点触控。临时从旧拆机件调一块 Link 模块垫上，刷 Automation Panel FW Upgrade 后正常。教训：，下单时确认是否含 Link Module 或单独补订。
