描述
产品详情

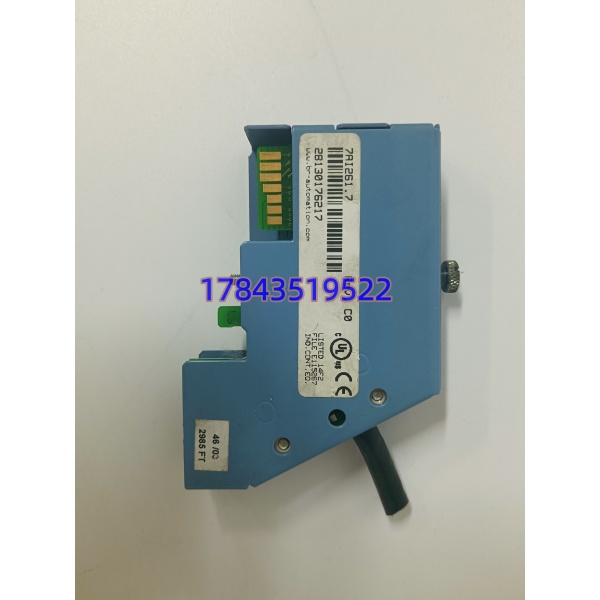

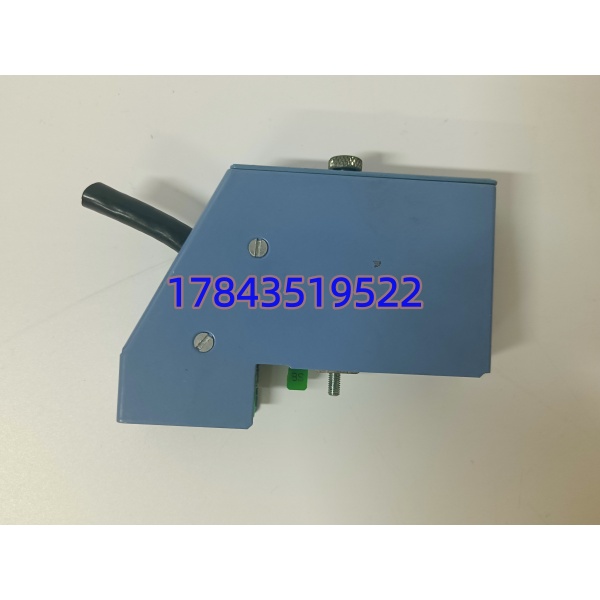

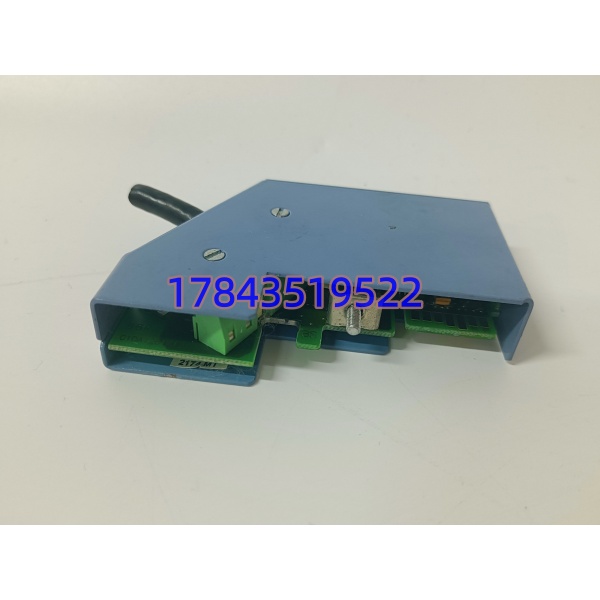

· 型号：7AIAI261.7 → 更正：7AI261.7
· 品牌：B&R（贝加莱 / Bernecker + Rainer，奥地利，现ABB工业自动化旗下）
· 系列：2003系列（老款紧凑模块，插2003机架背板总线，与X20系列互不混用）
规格参数
列出即可，不用表格
- 模块类型：模拟量输入，专为全桥应变计（Wheatstone bridge / SG）设计，也可接半桥/四分之一桥（依接线和外接电阻）
- 输入通道：1路全桥差分输入（不是多通道通用AI，只接1只称重/测力传感器）
- 分辨率：24位Σ-Δ ADC，能抓μV级桥路输出变化，适合高精度称重、力、扭矩
- 桥路激励：内部可配置5 V DC激励输出给传感器，最大激励电流需核对手册（典型约60–120 mA），也支持外部激励接入
- 输入范围：±19.5 mV至±78 mV桥路电压（依增益设置），对应称重传感器mV/V额定输出（常见2 mV/V、3 mV/V）
- 采样/刷新：内部总线周期≤400 μs（2003背板扫描），滤波可设50/60 Hz工频抑制或自定义数字滤波
- 接线：前部螺丝端子排，桥路信号线+/-、激励+/-、屏蔽，外加24 V DC电源端子
- 供电：24 V DC（20.4–28.8 V DC范围），典型功耗约1.5–2.5 W，需核对原厂手册
- 精度：线性误差＜0.01% FS（25°C），温漂需核对手册，冷端/桥路补偿靠外部等电位接地和屏蔽
- 诊断：断线检测（桥路开路报警）、超限报警、模块状态LED（RUN/ERR/输入激活）
- 安装：2003系列标准宽度模块（约12.5 mm或25 mm宽，依具体导轨夹），插2003机架背板，IP20防护
- 环境：操作0至+55°C（盘柜内），存储-25至+70°C，5–95% RH非冷凝，抗振动冲击符合IEC 60068
- 认证：CE、cULus（需核对具体批次铭牌），符合EN 61131-2及EMC三级，UL 508
产品介绍
7AI261.7是B&R 2003系列里的专用模拟输入模块，不是通用8路电压电流AI，它只有1路全桥应变计输入，24位ADC直采称重传感器或测力计的毫伏级输出。插在2003机架背板上，通过内部并行总线把桥路数值刷给PLC-2003或2005控制器，不用走外部变送器。模块自带5 V DC桥路激励，能在Automation Studio里标定零点和满量程，直接出kg或N工程单位，省掉外置称重变送器。
坦白讲，这东西在现场的价值就是“少一个故障点”。包装机灌装称重、冲压机压边力监测、物料输送皮带秤——这些地方外挂一个称重变送器就意味着24 V电源、4–20 mA线、额外柜内空间，变送器挂了就是整线停。7AI261.7把激励、放大、24位转换全做进模块，直接接传感器三根或四根线，PLC里读整数再标定值。竞品像X20 Analog里也有称重模块（X20AI2AO2等），但老产线跑2003机架的，换X20得改机架和背板，直接找同系7AI261.7备件顶上最现实。有一点要注意：它不是X20的7AI261（无此型号），网上搜X20 8路AI是另一回事，这个.7后缀是2003老模块版本号。
应用场景与行业案例
痛点切入：我在现场遇到过饮料灌装线外置称重变送器夏天柜内高温漂移，4–20 mA输出慢慢爬，整班500 ml瓶实际灌到515 ml，原料浪费不说，计量抽检超标要返工。还有冲压车间换模具后测力传感器桥路断一根线，外置变送器没断线检测，PLC照常跑导致模具压裂，非计划停机一晚。7AI261.7带桥路开路诊断，断线直接模块ERR灯亮，PLC读诊断位硬停设备，少一个盲点。
典型场景：
- 食品/饮料灌装（旋转灌装机）：单机接1只料斗称重传感器做定量灌装，24位抓小信号变化，直接PLC里做去皮/零漂补偿，不用外置变送器，减少接线点和温漂源。
- 金属加工冲压/压铸：冲床滑块压边力监测，全桥测力传感器接7AI261.7，总线刷新≤400 μs够快跟工艺同步，断线报警硬停离合，防模具过压裂。
- 包装机械（立式/枕式包装）：每工位挂称重传感器做在线检重，剔除超重欠重包，模块紧挨传感器装短桥路线，屏蔽好抗变频器干扰，比远拉4–20 mA稳。
- 物料输送皮带秤（化工/粮食）：皮带机尾部称重辊下贴应变片全桥，7AI261.7给5 V激励，积算在PLC里做流量累计，模块诊断位监控传感器通断，防止积算跑飞。
- 测试台扭矩/力测量（汽车部件下线检测）：发动机台架扭矩传感器全桥输出，接7AI261.7做高精度采集，Automation Studio里标定Nm单位，数据直存PLC数据块供MES取。
真实案例：华北一家做PET瓶坯的注塑车间，6台88腔注塑机每台配1套2003机架跑B&R 2005 CPU，原装外置称重模块做料斗余料监测（低料报警补粒）。某个梅雨季，3号机称重变送器受潮内部运放漂移，料斗实际剩30%时4–20 mA输出掉到3.5 mA，PLC以为空料提前开螺旋给料，粒料溢出料斗堵死下料口，整线急停清料4小时。半夜叫我过去，开机柜看到2003机架空着一个槽位，原设计预留了7AI261.7位置但当初为了省钱没装，用的外置变送器。翻备件柜翻出一块库存7AI261.7（成色95新，端子无拧痕），断电插进机架槽位，拆掉外置变送器，传感器四线直连模块端子，Automation Studio里加载原厂称重功能块，标定零点（空斗）和满量程（50 kg砝码），改三行ST代码把AI原始值转kg。上电测试，断线拔一根信号线ERR灯立刻亮、PLC报警停给料，雨天潮也没再飘。厂长后来拍着柜门说“早知道这老模块能替掉那破变送器，三年前就该把六台全改完”，后来分批把剩下五台外置变送器全换成7AI261.7，再没出现过受潮误报警导致的溢料停机。
