产品详情

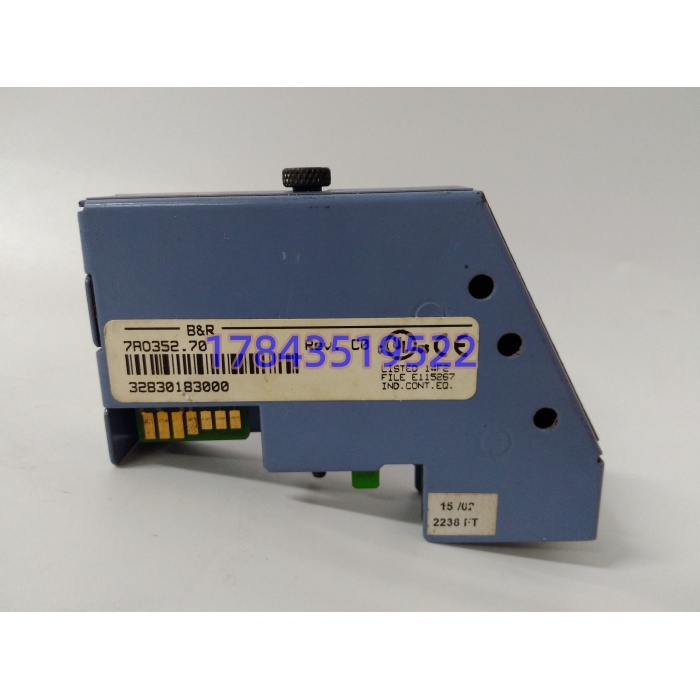

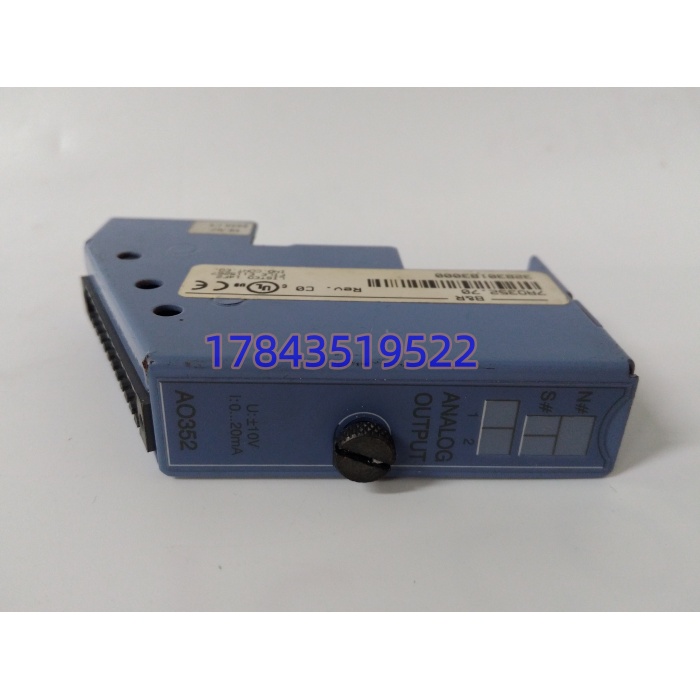

· 型号：7AO352.70
· 品牌：B&R（ABB 系）
· 系列：2003 I/O System（AO352）
规格参数
| 参数项 | 典型值（7AO352.70，据 B&R 原厂 Datasheet 1.0 2004-06） |
|---|---|
| 产品定位 | 2003 系列 2 通道模拟量输出旋入模块（AO352） |
| 通道数 | 2 路独立（每路背拨码独立选 U 或 I） |
| 电压输出 | ±10 V（负载 ≥1 kΩ，典型） |
| 电流输出 | 0–20 mA（负载 ≤500 Ω，典型） |
| 分辨率 | 12 bit（原厂标定，非 16 bit；转售页 16 bit 是拿 X20 件错嫁） |
| 精度 | 未在原厂页给硬 ±% 值，转售页 ±0.1%FS 仅供参考 |

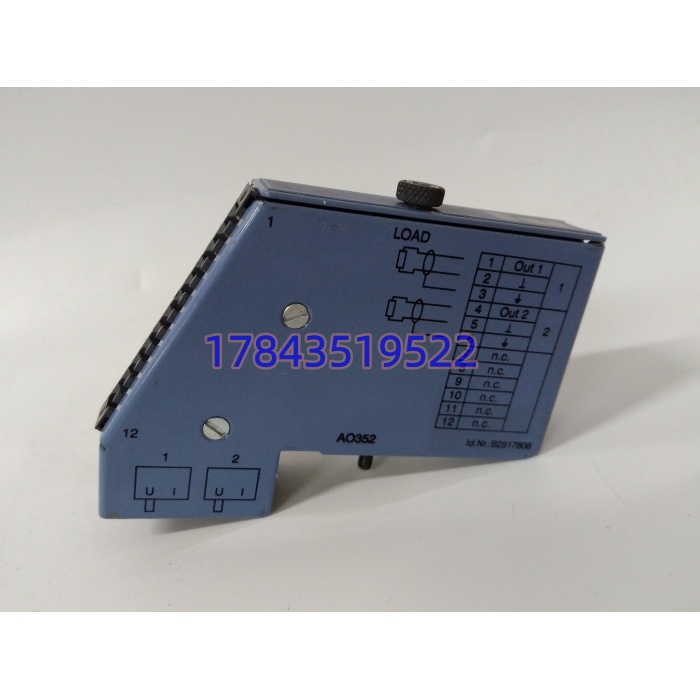

| 输出切换 | 模块背面拨码（U=电压 / I=电流），无软件切模式 |
| 转换时间 | 约 1 ms/通道（典型，依 2003 总线周期） |
| 隔离 | 通道—2003 总线背板隔离（原厂标 galvanic isolation，具体耐压以手册为准，转售页 1500 V 多为 X20 参数） |
| 端子附件 | 必须外购 7TB712.9（螺钉端子 12pin）或 7TB712.91（笼式端子 12pin），单模块配 1 块 |
| 背板取电 | 2003 总线背板 5 V/24 V（依机架），模块本身不外接电源 |
| 数据访问 | PG2000 变量声明，Data word 0/1 送 Ch1/Ch2 值，Config word 读状态/类型 |
| 支持控制器 | 2003 PCC CPU、Remote I/O Bus Controller、CAN Bus Controller（Automation Studio ≥V1.40） |
| 安装形式 | 2003 底板旋入式（screw-in），非 DIN 直挂、非 X20 导轨 |
| 工作温度 | 0…+55 ℃（原厂 Datasheet 值；转售页 -40 起是 X20 宽温错嫁） |
| 认证 | CE、UKCA、cULus HazLoc Class I Div 2 Groups A–D |
| 尺寸/重量 | 2003 标准旋入模宽（约 25 mm 模宽）/ 裸模百克级 |
| 生命周期 | B&R 2003 平台归长期供货遗产线，7AO352.70 未硬 EOL 但新项目推 X20，市面 NOS/拆机流通 |
产品介绍
从维护者视角切：2003 系最容易被新工程师误会的是”旋入式=老掉牙可以不管”。在某个注塑机改造项目里碰过，老 2003 PCC 控 2 台比例溢流阀，AO352 第 2 通道背拨码被人从前任维护手里拨到 U 位（电压），但 DCS 侧按 0–20 mA 标定，结果合模压力在 50% 以上呈非线性——查 PID、查阀线圈、查放大板，两天没结果。最后拔模块看背面拨码，U/I 开关在第 2 路是 U，万用表量输出 0–10 V 而非 0–20 mA。旋回 I 位恢复。这块模块的价值不在 12 bit 多高精，而在它把”模拟输出类型”焊死在机械拨码上——软件改不了，误拨也不会报错，只会让工艺曲线悄悄变形。
严格来说，7AO352.70 只在 2003 底板里合法存在，插 X20 机架物理不对（2003 是旋入、X20 是导轨背板）；它和 X20AO4632 不是替代关系，是跨代件。B&R 归 ABB 后 2003 系仍列长期供货但未主动推销，国内 NOS 价 1200–2800 元，拆机 600–1500 元，端子块 7TB712.9 单买 80–150 元。TCO 层面归 B 类偏 A 类边缘：单件不贵，但老注塑机/包装机/木工线靠它驱比例阀，输出类型拨错或通道漂移=废件或合模力失准。备件策略上，每套在役 2003 机柜按”1 裸模 NOS + 2 端子块”备，别裸模和端子分开管到两个库位。
应用场景与库存策略
2003 AO 最阴的故障不是 FAIL 灯亮，是”拨码被碰一格，输出类型静默切换”——压力/速度曲线中段拐弯，工艺员以为模具磨损。
- 注塑机比例阀控制（2003 PCC 经 7AO352.70 驱 2 台比例溢流/调速阀）：非它不可（2003 总线+拨码 U/I 绑定）→ 建议每控制柜 1 裸模热备 + 同批 7TB712.9 ×2 冷备，拨码状态拍照归档。
- 包装机变频速度给定（0–20 mA 送变频器 AI 端，±10 V 送示波记录仪）：替代需重做 2003→X20 改造 → 建议 LTB 按机台残寿 8 年囤 2 件裸模+同数端子。
- 木工线锯片进给（单通道电压控伺服放大）：允许单通道备用 → 备 1 件拆机翻新进 B 类缓冲层即可。
- 老 2003 改 X20 过渡期（保留现场阀接线不变，加 X20 转换网关）：过渡 3–5 年 → 建议供应商代管 1 件 24h 直达。
真实案例：华东某汽配厂 800T 注塑机，合模段高压区每模重 0.3–0.5 g 随机漂。设备员换螺杆、清料筒、校称重，一周没结果。电气老法师拔 7AO352.70 看背面——第 2 路（比例溢流）拨码在 U 和 I 之间半格（前任拨码没到位），输出在 0–10 V 与 0–20 mA 边界抖动。用镊子推到 I 位到底，合模重量回归 ±0.05 g。库房有件 2017 年 LTB 囤的 NOS 7AO352.70+7TB712.9，没用上但拨码拍照比对帮了大忙。事后该厂把全部 2003 AO 模块的拨码位置拍照贴柜门，并把”拨码状态”列入每次模修点检。反思很直白：机械拨码件不常电子坏，但被碰半格的隐性故障，比芯片烧毁更耗人。
