描述
产品详情

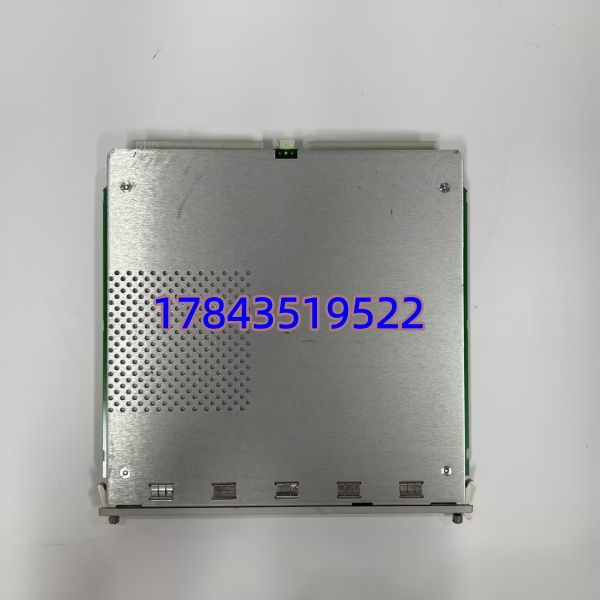

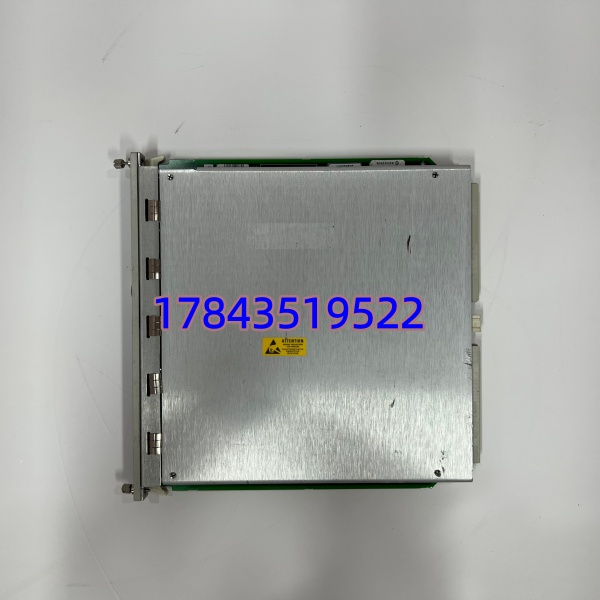

· 型号：350022M（TDI Module）
· 完整部件号：138607-01V（Option V = 特定固件/继电器配置，采购核对用）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series — Transient Data Interface (TDI) for Rack Slot 1
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 350022M（TDI Function Module） |
| 订货/部件号 | 138607-01 / 138607-01V（V=version/firmware option，含外部故障继电器） |
| 模块类型 | Transient Data Interface — Bently Nevada 3500 Frame Slot 1 |
| 适用系统 | Bently Nevada 3500 Machinery Protection & Condition Monitoring System（框架式） |
| 插槽位置 | Slot 1（紧邻左侧 Power Supply Module），每个 3500 框架必须且仅装 1 块 TDI |

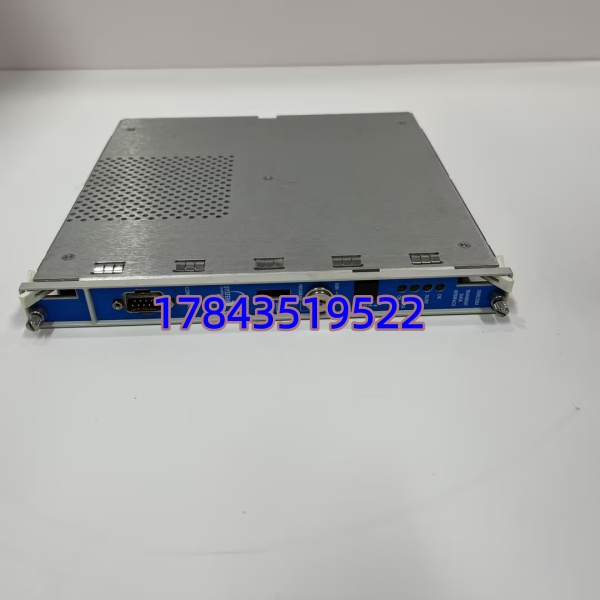

| 通信 — 前面板 | 1× RS-232 DB9（Configuration / Maintenance Port，连笔记本跑 3500 Rack Config Soft） |
| 通信 — 后部 | 1× RS-485 半双工（Daisy-chain 最多连接 4 框架），或经 Option 配 Ethernet I/O Module(3500/22M-01-01-00) 做网口 |
| 总线仲裁 | 控制框架内 TriBus（Triplicated Bus）时序，协调各监测卡数据刷新 |
| 外部继电器 | 138607-01 系列含 1 路 Form C 外部故障安全继电器（Trip/Fault 输出至 ESD/停机回路），触点容量 2A@30VDC / 0.5A@125VAC |
| 固件 | Flash 可升级 via 3500 Rack Configuration Software；严格来说旧框架 FW Ver. 须与新 TDI 兼容（见下文 FAQ） |
| 状态指示 | 前面板 LED：PWR（绿）、CONFIG（黄/绿）、COM（黄/绿）、RELAY（Trip 指示） |
| 热插拔 | 不支持——更换须断框架电源（或切冗余电源系后短时关目标框架） |
| 背板供电 | 由 3500 框架背板供给 +5V / ±12V（典型功耗 <5W） |
| 工作温度 | 0 ～ +65℃（IEC 61298-3 工业级） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95%（非凝露） |
| 尺寸/重量 | 约 260×30×175 mm（3500 单槽宽），重 ≈0.45 kg |
| 认证 | CSA/NRTL、CE、ATEX/IECEx（系统级，TDI 模块符合 IEC 61010） |
| 注意 | 138607-01V 中 “V” 为选项标识——采购时须核对现网 TDI 完整 P/N 第二行后缀及框架 FW Ver.，避免新版 TDI 不兼容老框架 EPROM 或反之。[请以 BN 3500 Hardware Manual GFN-6595 及原厂 Compatibility Note 为准] |
产品介绍
现场实测发现——3500 框架 TDI 很少坏，但碰到过老框架（3500 初版 1996 年投运）换新版 350022M 后上电报”TDI FW Incompatible with Main Processor in Slot 2/3″，原因是框架内 Keyphasor/振动监测卡固件太老不认新版 TDI 握手协议。这模块是 3500 框架的”嘴巴+耳朵”：下装组态、读峰值包络数据、对外输出 Relay Trip——它挂了整框无法再修改组态且外部停机回路 Relay 失电（按 fail-safe 设计通常导向停机/报警，依接线）。
350022M（P/N 138607-01V）插每个 3500 框架 Slot1 唯一位置，经 TriBus 与后级监测卡（3500/42M 轴振、/33 转速等）交互，前面板 RS-232 接笔记本做首轮配置。严格来说 TDI 内含与框架 Main Processor（在监测卡上）匹配的通信协议版本——采购新 TDI 前抄现网框架内主要监测卡 FW Ver.（3500 Rack Config Soft → Read Configuration → Frame Info），确认新版 TDI 向下兼容。Bently 对该系列仍可提供但旧 HW Rev.提示留意，交期通常 2～8 周。[请以 BN 3500 Series Installation & Operation Manual为准]
应用场景与库存策略
TDI 故障 = 该 3500 框架无法再通信组态、外部 Fault Relay 可能失电（按安全设计通常触发 ESD 或报警）——单框架配置无冗余，直接等于保护/监测暂时”黑匣子化”（采集仍跑但无法修改/读取）。而它是每框必装一件，渠道现货尚可但新订偶有波动。
- 火电/石化/核电 — BN 3500 轴振/瓦温/转速保护框架 TDI(350022M) → 单点故障整框失联组态口+外部 Trip Relay 失电 → 建议按 A 类 ABC 分类，每 4～6 面 3500 框架备 1 块冷备（重要单机组独备 1 块），贴标签注明匹配框架 FW Ver.范围或要求供应商清空 EEPROM 待现场首次配置)
- 多台同期混用极早期 3500 框架(1990s)与近年框架(3500/22M-01-01-00 Ethernet I/O 版) → TDI 固件握手差异 → 采购时提供现网框架内监测卡最高/最低 FW Ver.（从 Rack Config Soft 读）及旧 TDI 完整 P/N(138607-01x)，要求供方核对兼容矩阵，勿只看 350022M 四个字
- 计划升级 3500/22M-01-01-00 Ethernet I/O 版(带网口TDI) → 旧 350022M(只 RS-232/485)可保留作冷备但新框架建议用带 Eth I/O 版获远程访问 → 旧系统延寿阶段适量 Last-time-buy（1块/机型或每两种同型框架备1）
- 二手拆机件采购 → 重点测 RS-232 口可连笔记本识别、TriBus 与监测卡握手(LOG 显示 All Channels OK) → 要求供方提供插入同型 3500 框架读 Frame Info + Relay 手动测试 PASS 截图
真实案例：协助沿海某 LNG 接收站做 BN 3500 备件 ABC——三台压缩机各配一双 3500 框架（轴振+转速+瓦温），原维保只备 3500/42M 振动卡没备 TDI。某次年保做框架除尘后恢复，#2 压缩机 B 框 TDI 上电 CONFIG LED 常闪不进 RUN（后查是拔插静电微损 CPLD 配置 RAM），无法下装修改报警值且外部 Trip Relay 未闭合（框处 Pre-Alarm 状态）。原厂答复标准交期 4 周（恰逢涨价季）。最后从培训基地拆一块顶替完成下装。事后按我建议把 350022M 138607-01V 列入 S 类关键接口备件锁 1 块冷备，每年大修做”插回框架读 Frame Info→确认 RUN LED 常亮+Relay 触点闭合正常”轮回验证——别等保护试验发现通信口死才找件。
