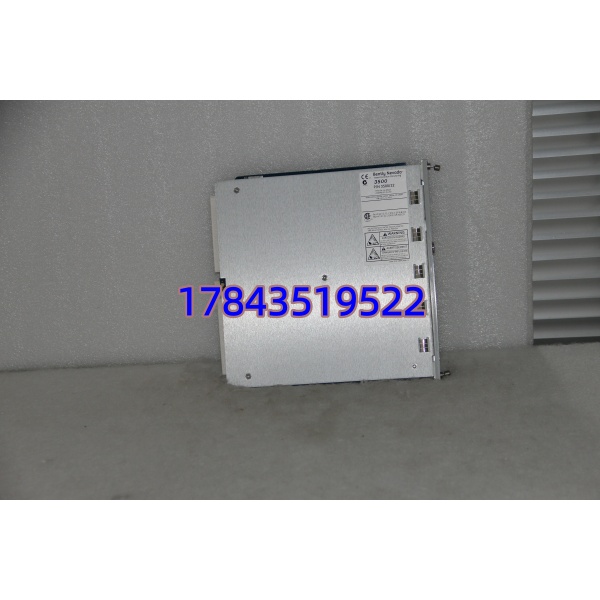

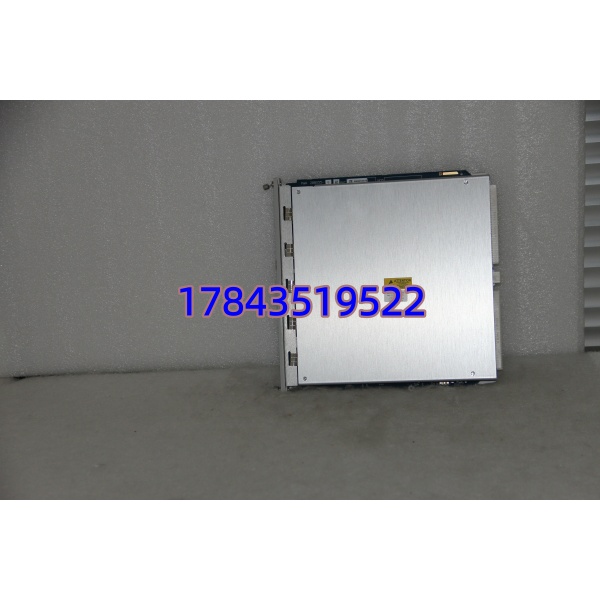

· 型号：3500/22M（Bently Nevada 3500 Series TDI Module w/ Keyphasor，完整订货例 129767-01 / 149767-01）
· 品牌：Bently Nevada — Baker Hughes Company（采购常误写为”英维思3500/22″，Invensys/Schneiper Triconex 无 3500 系列——实为 Bently Nevada 产品）
· 系列：3500 Series — Transient Data Interface (TDI) Module with Keyphasor
技术参数

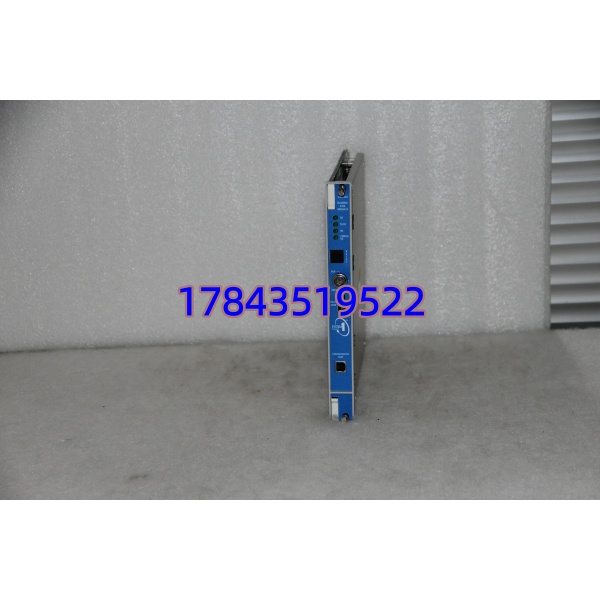

| 参数项 | 规格值（典型，以 Bently Nevada 3500/22M Manual 106M1087-01 为准） |
|---|---|
| Bently 目录号 | 3500/22M（Option -00=RS-232/485 only, -01=+Ethernet 10/100Base-TX） |
| 常见完整 P/N | 129767-01（base TDI+Keyphasor, no Eth）/ 149767-01（with Ethernet Option） |
| 产品描述 | 3500 Transient Data Interface Module with Keyphasor — Replacement for 3500/20 Frame Interface |
| 适用框架 | 3500/05-01/02/03 (Std / Ext / Redundant Power) — 必须插 Slot 1（不能作普通 I/O 槽） |
| Keyphasor 输入 | 4 ch 独立，接受 Proximitor® 前置器输出（3300 8mm/11mm 电涡流探头经 Proximitor→0–20 V pk-pk 或 TTL 方波键相标记），阈值/迟滞 RCS 组态 |
| 配置接口 | 前面板 1× DB9 RS-232（连 PC 跑 Rack Configuration Software RCS），部分版附加 RS-485 |
| 上位通信选项 | 无 Eth 版：经由 3500/92 Gateway 上联；Eth 版(-01)：直连 System 1 / AMS Machinery Health / OPC（Bently proprietary MMS-like protocol） |
| 瞬态数据捕获 | 支持触发记录启动/停机/事件波形（存模块 buffer → upload System 1 做 ODS/Waterfall/Bode）——需 RSM Option + System 1 License |
| 框架固件要求 | 3500/05 框架 Logic PROM ≥ Rev. C（推荐 Rev. G/H 配合 3500/22M FW 最新版） |
| LED 指示 | MOD OK（绿）、CONFIG（黄=RCS 联机）、TX/RX（黄 串口活动）、FLT（红）、Kx LED（绿=Keyphasor 信号 OK 每通道） |
| 背板电源 | 由 3500/15 电源模块供（吸 ≈ 3 W），不另需电源 |
| 配置软件 | Bently Nevada Rack Configuration Software (RCS) v2.3x / v3.xx（免费随框架） |
| 工作温度 | 0 … +65 ℃（IEC 60068‑2‑1/2，柜内） |
| 存储温度 | -40 … +85 ℃ |
| 相对湿度 | 5 … 95 %（无凝露） |
| 认证（系统级） | 随 3500 框架获 CSA / FM / ATEX / IECEx / CE |
| 生命周期状态 | Active — 3500/22M 持续供货替代 EOL 3500/20；3500 整体 Mature 无全面 EOL |
| 备注 | 与 3500/20（老 Frame Interface 无 Keyphasor/Transient）不固件互换——升 22M 需框架 FW 支持+RCS 重下装；与 3500/42M（振动监视器）/3500/15（电源）不可互替 |
产品介绍
汽机保护碰过：老框架原配 3500/20（无键相捕获）后来技改加 X/Y 向非接触键相探头想看启机过临界转速振型——20 模块不认 Keyphasor 通道报 Config Error，换 3500/22M 后 RCS 重下装框架多 4 个 Keyphasor Point 立刻出 1X 矢量/Bode 图。(这是 3500/20→/22M 最常见升代动因：要键相 + 瞬态捕获必须 22M。) 3500/22M 是 3500 框架”网关+键相处理器”——插 Slot1 让工程师用 RCS 串口做框架组态（报警值/Danger 使能/通道类型），接受 4 路键相输入供所有 3500/42M 等监视器做 1X 跟踪、相位角、启停机分析；以太网选项版还可直连 System 1 做连续监测——对汽机/压缩机保护系统几乎必配。
严格来说它只用于 3500/05 框架 Slot 1（不可插其它 I/O 槽替代 3500/42M 或电源），与老 3500/20 物理插槽同但框架 FW 须 ≥ Rev.C（自我纠正：极少数极老框架 Rev.A/B 不支持 22M 需先升框架 PROM——现场 99% 早已升过）。目前 Bently 3500 系列 Active，22M 新件交期偶有 4–8 周（Eth 选项略长），关键机组保护系统建议按在线框架数×至少 1 件冷备（N+1 思想——TDI 故障丧失键相+上位通信但本地 Trip 仍有效，恢复时间影响诊断分析）。
替换与升级建议
✅ 直接替换（同规格互换）
- 3500/22M 不同 Option（-00 无 Eth / -01 含 Eth）互替——Slot1 兼容，RCS 重连自动识别。建议记录原 Option 代码（尤 Eth MAC/IP 若静态配）及框架 .rck 备份。换新模块 RCS → Download Configuration to Rack 即恢复全部 I/O 映射及 Keyphasor 设定。
- 3500/20（老 Frame Interface）→ 升 3500/22M：物理 Slot1 同，RCS Open Project → Change Module Type Slot1 = 3500/22M → 重下载（原无 Keyphasor 点兼容；新增 Keyphasor 需接线+组态）。框架 FW ≥ Rev.C 必须（推荐升最新）。
⚠️ 需注意（不同功能模块）
- 3500/92（Ethernet/RS-232/485 Gateway 独立模块）——如原框架用 3500/20 + 3500/92 做 Ethernet 上联，升 3500/22M(含 Eth) 可合并功能省插槽；反之 3500/22M(-00 无 Eth) + 3500/92 仍合法。——两者不互换（22M 负责 Keyphasor+TDI 92 纯通信网关）。
- 3500/42M（振动/轴向位移监视器）／3500/15（电源）——插槽不同功能不同，不可替。
❌ 硬件不兼容
- Tricon 3501 DI 卡 / Foxboro FBM / 异品牌保护继电器——完全不同设备不可替。保留 3500 架构或整机迁新代监测平台（成本高不推荐仅因 TDI 缺货）。
