描述
产品详情

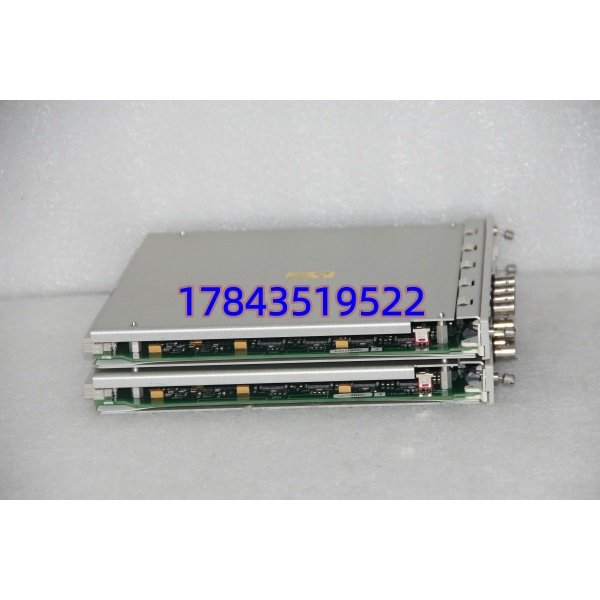

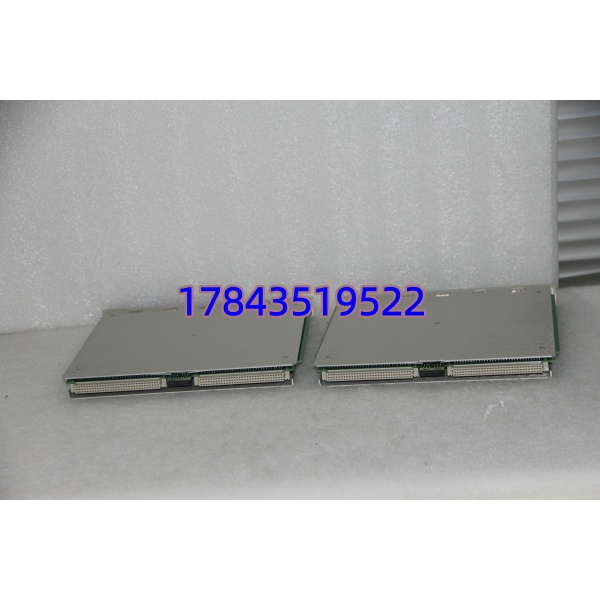

· 型号：3500/40M（Bently Nevada 3500 Series Monitor Module，常见 P/N 140734-01）
· 品牌：Bently Nevada（Baker Hughes，原 GE/Invensys 代理渠道常标英维思3500系）
· 系列：3500 Machinery Protection System — 4-Channel Displacement/Vibration Monitor（Active Product / 部分老后缀 Limited）
技术参数
| 参数项 | 规格值（以实物铭牌及 Bently Nevada 3500/40M Datasheet 为准） |
|---|---|
| 完整型号 / Order No. | 3500/40M — 常见完整 P/N：140734-01（Int. Term.）、125680-01（Ext. Term.） |
| 制造商 | Bently Nevada (a Baker Hughes business, formerly supported via Invensys/Emerson channels in CN) |
| 产品类别 | 3500 框架监测模块 — 4 通道独立位移/振动/差胀/偏心监测 |
| 输入通道 | 4 路差分输入，全隔离；可成对组态（Ch1-2 / Ch3-4） |
| 兼容传感器 | 3300 XL Proximitor（电涡流 -24V 供电，输出 -2～-18V DC）、速度传感器 Velomitor®、IEPE 加速度计 |
| 输入信号范围 | ±10 V（动态+DC 偏置），输入阻抗 >100 kΩ |
| 测量功能 | 径向振动（RMS/Pk/Pk-Pk）、轴向位移、差胀（Differential Expansion）、轴偏心（Eccentricity）、REBAM® |
| 灵敏度设定 | 位移 3.94 mV/μm (100mV/mil) 或 7.87 mV/μm (200mV/mil)；差胀 0.394/0.787 mV/μm |
| 精度 | 满量程 ±0.33%（最大 ±1% FS） |
| 滤波选项 | 高通 0.5/10 Hz、低通 1k/10k Hz、带通（软件可配） |
| 报警功能 | 每通道独立 Alert（预警）＋Danger（危险）两级，可编程延时 & 锁定/非锁定 |
| 模拟输出 | 每通道可选 4–20 mA（需 3500/15 电源模块支持 AO 选项，或经 3500/92 Gateway 读数值） |
| 供电 | 3500 机架背板 24 VDC（典型功耗 < 5 W） |

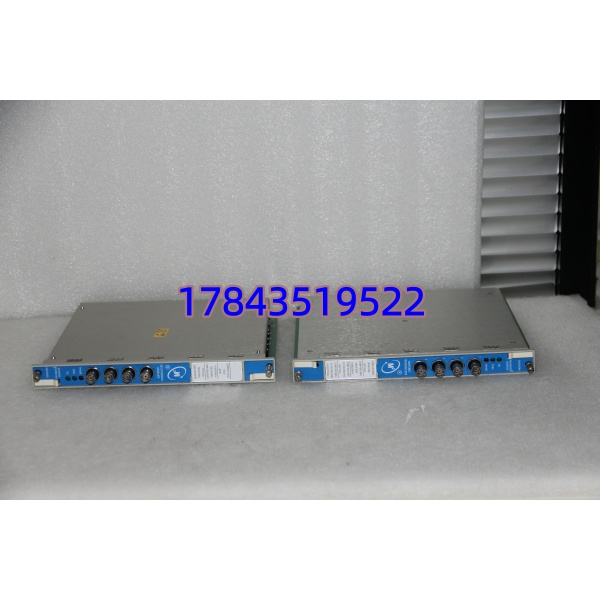

| 前面板指示 | OK（模块健康）、TX/RX（通信）、Bypass、每通道 Activity LED |
| 安装槽位 | 3500/05 机架任意 I/O 槽位（Slot 2～Slots 依机架容量，不能与 3500/22M TDI 同槽） |
| 工作温度 | -30 ～ +70℃（存储 -40～+85℃），5～95% RH 无凝露 |
| 认证/标准 | CE、UL、CSA、ATEX/IECEx Zone 2、API 670 第 5 版合规 |
| 生命周期注记 | 3500 平台仍活跃但部分早期端子版本（Ext. Term 老 suffix）Limited；主流 Int. Term 140734-01 通常可订 — 二手 NOS 流通广 |
产品介绍
（B 技术定位直入）在某 300MW 机组碰过：大修后开机报”3500 Ch2 Danger — Axial Position”，查下来是 3500/40M 通道增益参数被误改而非探头问题——复位后正常，但也意识到这卡是汽机轴系保护的”眼睛”。3500/40M 把 3300XL 电涡流探头（或速度/加速度传感器）的微弱动态信号经 16bit ADC 数字化、滤波、峰值计算后交给 3500 框架内继电器模块（3500/32 或 3500/33）做跳闸逻辑——整个过程不依赖上位机，是 API 670 要求的独立保护环。它不像 PLC 模拟量输入卡需要扫描周期，3500 框架是硬实时保护系统，监测模块故障通常靠槽位冗余（不同功能分槽）或备件快速替换——热插拔支持但建议先确认框架有 Healthy 模块在位再操作。
从 CRO 讲属 A 类关键保护件（尤其汽机轴向位移/差胀监测）：Bently 3500 平台仍产但老后缀渐少，对关键汽机/压缩机建议趁有带烤机报告的 NOS Lock 按监测槽位类型保底 1 块冷备件（40M 与 42M 不可混备除非确认现组态含两种槽位）。持有成本（千百～数千元）对比一次因轴向位移监测卡失效致保护拒动或误动跳机损失完全说得通。采购时要求供方做”接 3300XL 模拟信号源或校准仪→ 读入间隙电压/振动值误差 <1% → 设 Alert/Danger 触发报警 LED 及确认背板通信 OK”。
替换与升级建议
✅ 直接替换
- 同完整 P/N 3500/40M（含相同端子形式：140734-01 = Internal Terminations / 125680-01 = External Terminations） — 断电拔旧（记录槽位号），插新模块，3500 框架自动重读 Configuration（配置存于 3500/22M TDI 或框架 NVRAM 非模块本身），上电确认 OK/RUN LED 绿、报警点与原设定一致。唯一正确做法（不需重下载组态除非 Config 丢失）。[citations:5][8]
⚠️ 有条件替代（需改组态）
- 3500/42M（4-ch Accel/Vel/Disp Monitor） — 物理插槽兼容但通道类型定义不同——若您现工程 Slot 配的是 40M 类型换 42M 需在 3500 Rack Configuration Software 改槽位类型为 42M 重下配置（不影响逻辑，仅 I/O 映射重选传感器类型）。不推荐作紧急 1:1 替用除非确认组态可改且现场传感器类型 42M 支持（42M 也支持 Proximitor 通常 OK 但需验证）。[请以 Bently Nevada 3500 Configuration Guide为准]
- 3500/45（位置监测，侧重多差胀/阀位） — 功能侧重不同不可替 40M 振动/位移应用。
❌ 硬件不兼容
- Triconex 3708EN、GE IC693MDLxxx、S800 I/O 模块 — 不同系统不可替。3500/40M 仅用于 Bently Nevada 3500 机架。
