产品详情
· 型号：3500/15（常见完整订货 3500/15-05-05-00，部件号 127610-01 或 106M1079-01，配 PIM 125840-01 / 106M1081-01）
· 品牌：Bently Nevada（本特利内华达 / Baker Hughes）
· 系列：3500 Machinery Protection System — Power Supply Module
规格参数

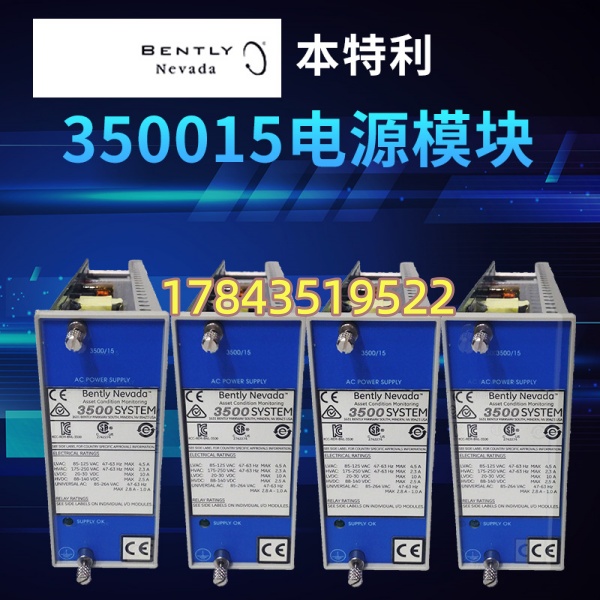

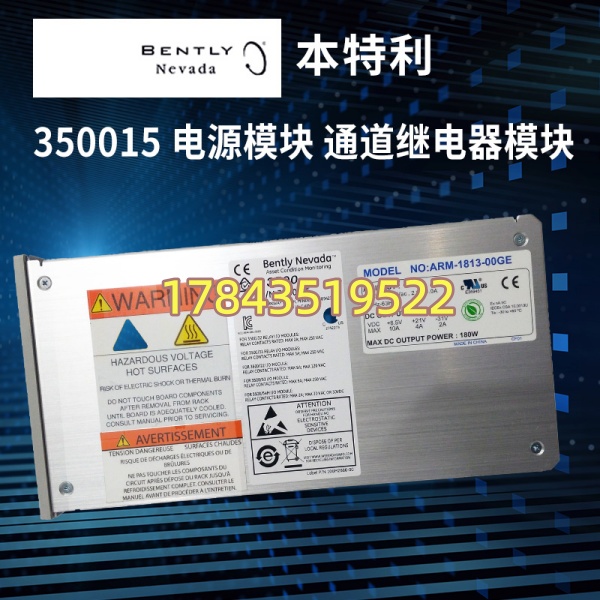

- 产品全称：Bently Nevada 3500/15 Half-Height Power Supply Module with Power Input Module (PIM)
- 系统归属：3500 机械保护监测系统机架供电单元，为所有插槽模块（如 3500/42M、3500/22M、3500/20 等）提供背板电源
- 模块形态：半高（Half-Height），机架左端专用电源槽位，单机架最多装 2 块（上槽冗余备份 / 下槽主供）
- 输入电压选项（依订购码 A/B）：
- 通用 AC：85–264 VAC rms，47–63 Hz（新代码 05，部件 106M1079-01）
- 高压 AC：175–264 VAC rms（旧代码 02，部件 127610-01）
- 低压 AC：85–132 VAC rms（旧代码 01）
- 高压 DC：88–140 VDC（代码 03，部件 129486-01）
- 低压 DC：20–30 VDC（代码 04，部件 133292-01）
- 输出电压：+24 VDC 主逻辑电源（典型 4.0 A 满载），±24 VDC / +5 VDC 背板辅助（供传感器偏置及逻辑）
- 冗余方式：双模块 Active-Active 并联均流，无中断切换（Hot-Swap），拔任一模块机架不停机
- PIM（电源输入模块）：随电源配对应 PIM（125840-01 高压 AC PIM / 106M1081-01 通用 AC PIM / 129478-01 HVDC PIM / 133300-01 LVDC PIM），负责现场接线引入
- 状态指示：前面板 POWER OK（绿）、FAULT（红）、REDUNDANCY LOST（黄，仅双电源配置）
- 保护功能：输入欠压锁定(OV/UV)、输出过流/短路、过温关断、内部风扇监控（部分版）
- 物理尺寸：电源模块 ≈120.7×50.8×251.5 mm(H×W×D)；PIM ≈120.7×25.4×114.3 mm；合计约占 3500 机架左端 2 槽位
- 工作环境：工作 -30～+65℃（降额 >50℃），5–95% RH 非凝露；存储 -40～+85℃
- 认证/标准：CE / UL / CSA / ATEX/IECEx Class I Zone 2（依选项 02），符合 API 670 第 5 版机械保护系统要求，SIL 2 Capable
- MTBF：> 200,000 h（Telcordia SR-332，根据官方 Datasheet）
- 重量：电源模块 ≈1.39 kg + PIM ≈0.34 kg
产品介绍
（维护者视角切入）现场实测发现，3500 机架报警”Power Supply Fail”十有八九不是模块真坏——是 PIM 后部接线端子氧化接触不良或保险丝老化，拔下清氧化层重紧往往恢复。但真遇上电源模块内部开关管老化炸机（某海上平台 3500/15 用了 18 年电容鼓包），没冗余或没备件就只能停监测系统。3500/15 在架构里是纯粹的”能量心脏”：它不参与振动算法也不存组态，但整架 3500/42M、3500/22M 全靠它活着——API 670 明确要求机械保护系统供电连续性，所以 Bently 设计成半高双槽位可 Active-Active 冗余热插拔，拔一块不影响保护功能。
严格来说，它只在 3500/05 机架左端专用电源槽位安装（不能插监测器槽），通用 AC 版(106M1079-01+106M1081-01)向下兼容替代老 127610-01+125840-01 但要注意 PIM 接线端子排列微小差异——换型时对照原 PIM 接线图复核。从 TCO 看 Bently 3500 系列仍 Active Mature，新件交期尚可（4–12 周），但因是单点失效（Single Point of Failure for whole rack if no redundancy），建议哪怕只装单电源也保一件冷备，双电源配置可酌情降低备件比例但别裸奔。
应用场景与库存策略
3500 电源模块故障 → 整架机械保护系统失电 → 振动/位移/超速监测全停，API 670 要求 SIS 类保护不得因电源单点失效退出服务。而部分老装置只装单电源无冗余，模块故障直接丢失机组保护需限时恢复。Bently 3500/15 新件交期中等但二手市场翻新件质量参差。
- 火电/核电 — 汽轮机、发电机轴承振动保护(3500机架单/双电源) → 非它不可因需API 670兼容及3500背板专有供电定义 → 单电源配置建议保1件冷备；双冗余配置建议N机架×1件共享池最低1件，每3年通电自检POWER OK LED
- 炼化/LNG — 离心压缩机超速与轴位移保护(3500/42M+3500/15双冗余) → 非它不可因需Active-Active均流热插拔不停机维护 → 采购备件须确认与现网同输入版本(如-05通用AC)，PIM配套同型号，别只买模块忘买PIM
- 海上平台 — 旋转机械状态监测(需ATEX Zone 2版 3500/15-××-××-02) → 非它不可因需防爆涂层及认证标签 → 要求卖家提供ATEX CoC复印件及Conformal Coating照片，陆用版不能上海上
- 注意 PIM 匹配 — 106M1079-01(通用AC模块)配106M1081-01(通用AC PIM)，127610-01配125840-01/02，混搭可能接线定义不同 → 备件建议模块+对应PIM成套订或核实现场多余PIM库存
真实案例：
某化肥厂合成气压缩机组 3500 机架仅配单块 3500/15（老设计省成本），运行第 11 年夏天雷雨后机架全灭——查是电源模块输入滤波电容受潮漏电炸保险，PIM 保险 01720025 烧断换后仍无输出确认模块本体损坏。库房无备件，原厂答复交期 10 周，最终从邻近炼厂借调同型号（幸同是 3500/15-02-02-00 高压 AC 版）救急恢复监测，但该时段压缩机组被迫降负荷运行无振动保护约 6 小时。事后业主追加第二块电源做冗余并购 1 件冷备——花两千刀模块钱买的是不停机底气，比机组降负荷损失便宜太多。
常见问题解答 (FAQ)
Q1：3500/15 还有原厂新件吗？交期和生命周期怎样？
Bently Nevada 3500 系列仍为 Active Mature 产品，3500/15 各版本（通用AC/HVDC/LVDC）原厂通常可订，交期国内约 4–14 周波动。市面有大量 New Surplus 及测试翻新，采购认完整订购码（如 3500/15-05-05-00）及部件号（106M1079-01 + 106M1081-01），要求序列号照片及上机测试声明。二手无测件慎入关键机组。
Q2：127610-01(老AC版)和106M1079-01(新通用AC版)能互换吗？PIM呢？
模块+PIM成套可整体互换，新通用 AC 版(106M1079-01+106M1081-01)输入范围更宽(85–264VAC vs 老版分高低段)，功能替代老 127610-01+125840-01。但注意 PIM 接线端子排——106M1081-01 与 125840-01 端子排列略有不同(L/N/PE位置一致但辅助端子可能不同)，换型时务必对照新 PIM 接线图重紧线，不要混搭旧 PIM 新模块或反之以防接线定义不符。
Q3：单电源和双电源配置备件策略有何不同？
双冗余(两块)配置容忍任一块故障不停机——备件可按装置数×1件共享池（最低 1 件）。单电源配置是单点失效——强烈建议按机架数×1件冷备（最少 1 件），因无冗余时模块坏整架掉电。这是典型的 ABC-A 类关键备件，库存占用资金低但停机代价极高。
Q4：停电后先拔电源还是先断现场AC/DC输入？更换注意什么？
双电源配置可热插拔——先断故障模块前端现场输入电（或直接在 PIM 拔保险/断开上游开关防电弧），按压模块释放闩拔模块，插新模块前核对 PIM 接线紧固，插入后确认 POWER OK 绿灯亮再恢复现场供电。单电源配置更换需整架断电（建议提前做 3500 组态备份防意外），更换后上电查 RIM/Monitor 模块全部 OK 方可投运。
