描述
产品详情

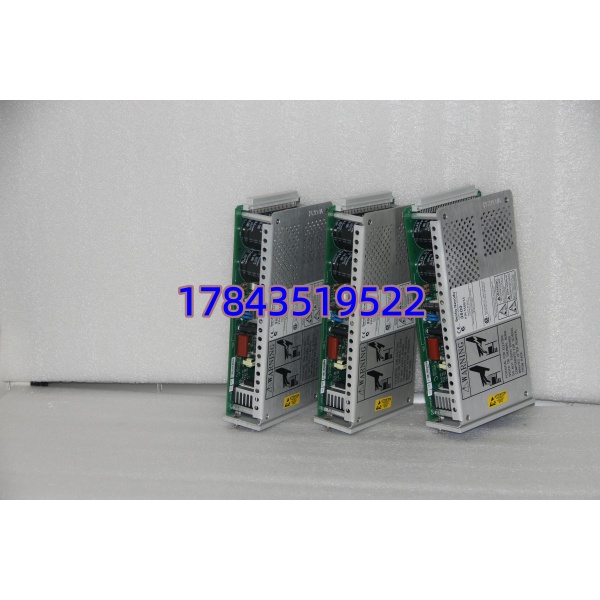

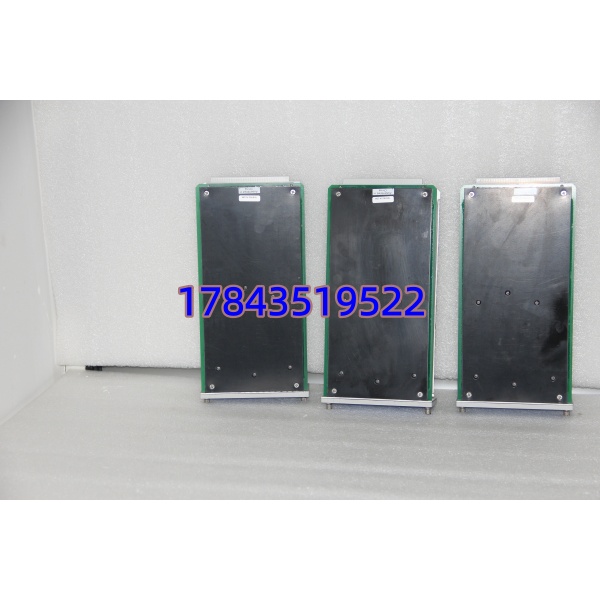

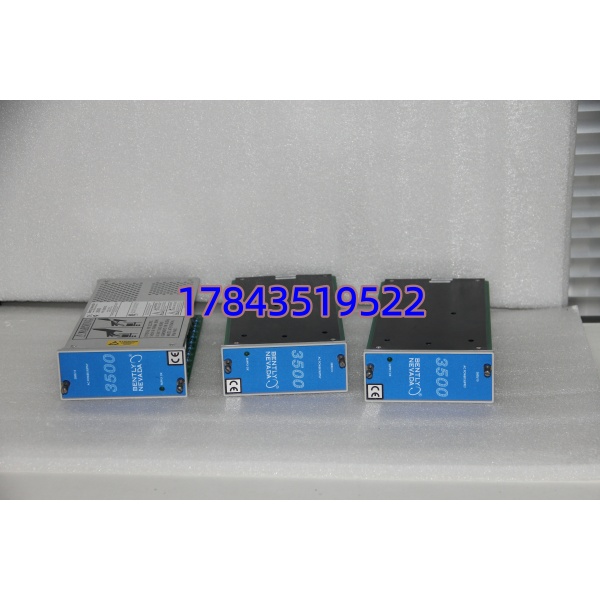

· 型号：3500/15-02-02-00（订货号含义：A02=上槽高压交流，B02=下槽高压交流，C00=无认证标牌）
· 品牌：Bently Nevada（GE Digital / Baker Hughes）
· 系列：Bently Nevada 3500 Series Mechanical Protection System — 电源模块（Slot 1 Left-side）
规格参数
- 模块类型：半高（Half-height）电源模块，安装于 3500 框架左侧专用电源槽（上/下各一）
- 输入电压（此配置）：175–264 VAC rms，47–63 Hz，两路独立交流输入
- 输入电流（满载）：约 2.3 A @ 220 VAC（单电源带满框）
- 输出至背板：+5 VDC / +12 VDC / -12 VDC（由模块内部稳压，供框架总线和 I/O）
- 冗余方式：双电源可并联运行，任一路可独立支撑全框架负载，自动无缝切换
- 热插拔：支持在线插拔更换，不影响框架运行（拔出时需确认另一路电源 Healthy）
- 浪涌保护：内置 EMI/RFI 线路滤波，符合 IEC 61000-4标准
- 自我诊断：模块 OK LED 指示输出电压是否在容差范围内，欠压/过温保护
- 工作温度：0～+65℃（32～149℉）
- 存储温度：-40～+85℃
- 湿度：20％～95％ RH（非凝露）
- 安装：左侧电源槽——上槽为主电源，下槽为冗余/备用（此型号双交流均配）
- 认证选项（C00=无特殊标牌）：可选 CSA/ATEX/IECEx Class I Div 2 版本需核对后缀
- 尺寸（单模块）：约 120.7 × 50.8 × 251.5 mm，重量约 0.7 kg
- MTBF：典型 >10 万小时（以原厂 FMECA 报告为准）
产品介绍
3500/15 是 Bently Nevada 3500 机械保护系统的专用供电模块，半高设计占用框架最左侧上下两个专用槽位。它将现场交流或直流输入转换为 3500 背板所需的多路稳压电源，驱动框架接口模块（RIM）、振动/轴位移监测模块（如 3500/42M）、继电器模块及通信网关。此型号 -02-02-00 表示上下两个槽位均配高压交流（175–264 VAC）电源，组成冗余供电。
坦白讲，3500 系统里这东西很少坏，但一旦挂了整机全黑——所以关键机组至少配双电源。它的核心价值就是冗余+热插拔：运行中拔掉故障模块换新，框架照跑不跳闸。比普通 DCS 电源麻烦的一点是必须严格对应输入类型（AC/DC 及电压档），插错型号会直接不工作甚至损坏，订货时一定要核对原机架现有配置。
应用场景与行业案例
我在现场最不想看到的就是汽轮机 TSI 柜半夜全屏熄灭，原因是单电源模块老化失效且无冗余。3500/15 双电源配置就是为消灭这个单点故障——任一路挂掉，另一路无缝接管，RIM 和监测模块完全无感。
- 火电/核电汽轮机组 TSI 系统：3500 框架为轴振/轴位移/偏心提供连续监测，双交流冗余电源防止单电源故障导致保护系统失电跳机
- 炼化压缩机组状态监测：防爆区域（Class I Div 2 版）为 3500/22M 瞬态数据接口及 3500/42M 提供可靠供电，需核对 ATEX 后缀
- 海上平台燃机保护：空间受限机柜采用半高双电源，一路 UPS 一路市电分路进线提高可用性
- 大型风机/水泵厂控振动保护：小型 3500 迷你框架配单电源（3500/15-02-00-00）降成本，但关键设备建议双电源
真实案例：华东某 600MW 机组 #2 瓦振动监测柜报警”Frame Communication Lost”，到现场发现上槽 3500/15（约服役 14 年）LED 全灭，下槽电源单独扛着全框负载——摸上槽外壳微温但无输出，确认为内部整流桥老化开路。因原设计配了双电源（-02-02-00），直接热拔旧件插新品，下槽继续供电未中断数据采集，汽机ETS未动作。若是单电源配置，这趟就得申请停机换件。
常见问题解答 (FAQ)
Q1：3500/15-02-02-00 支持热插拔吗？更换时要注意什么？
支持。必须在框架带电状态下插拔。更换时确认另一槽电源 OK LED 亮绿灯（能独立带载全框），松开模块前面板螺丝向外拉出，插入新模块推到底锁紧螺丝，等待 OK LED 亮起。切勿同时拔出两块电源，会瞬间掉电。
Q2：我原机架只有一个电源（如 -02-00-00），能再加一块组成冗余吗？
可以。3500 框架左侧预留上下两个电源槽，空槽直接加装同输入类型电源模块（AC 配 AC，DC 配 DC），系统自动识别并联冗余，无需改接线以外的配置。注意：AC 和 DC 模块不能混用在同一框架。
Q3：3500/15-02-02-00 和 -05-05-00、-04-00-00 有什么区别？怎么选？
-02 代表高压交流 175–264 VAC；-05 是通用交流 85–264 VAC（宽电压，推荐新购）；-04 是低压直流 20–30 VDC（通常 UPS 直流母线）。选型取决于现场可用电源类型，插错电压档不工作。原系统已有 -02，建议买同款 -02 保持一致性。
Q4：程序或组态会丢吗？换电源需要重新下载吗？
不会。3500/15 只供电不存储组态，逻辑和配置存在 RIM（3500/20 或 3500/22M）里。换电源模块完全不影响组态，插好即自动工作。
Q5：3500/15 停产了吗？买不到原厂新件怎么办？
3500/15 本体仍在产但部分老后缀调整，新等效型号为 3500/15-05-05-00（通用交流）或对应 DC 版，功能兼容。老项目替换建议核对原机架 RIM 固件版本。市面有大量测试合格的二手/翻新件可做应急备件，要求供应商提供上机架点亮测试视频或 Triaxial 校验报告。
Q6：怎么鉴别二手件好坏/防伪？
看前面板激光刻字是否清晰、螺丝有无多次拆装痕迹、插针氧化情况。上机架后观察 OK LED——通电数秒内应转绿，若红灯或闪烁说明输出电压超差或内部自检失败（可能是电容老化）。原厂无”防伪二维码”，主要靠渠道信誉。
