描述
产品详情

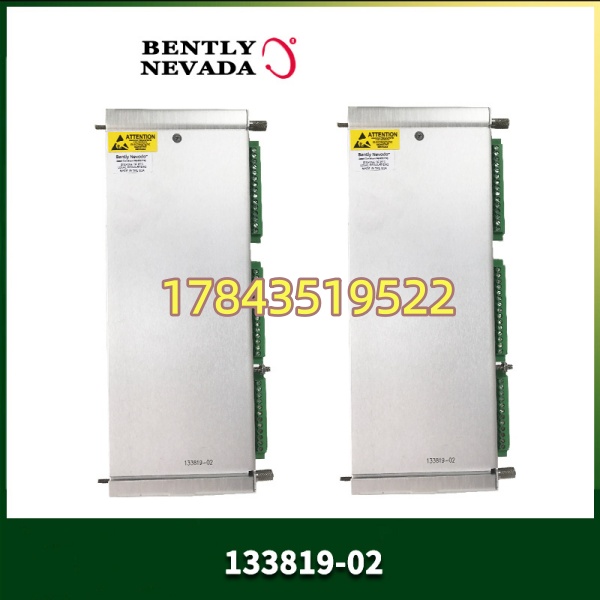

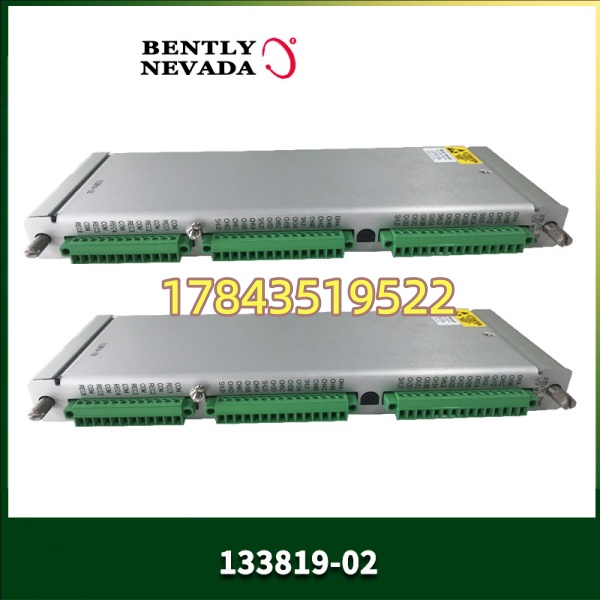

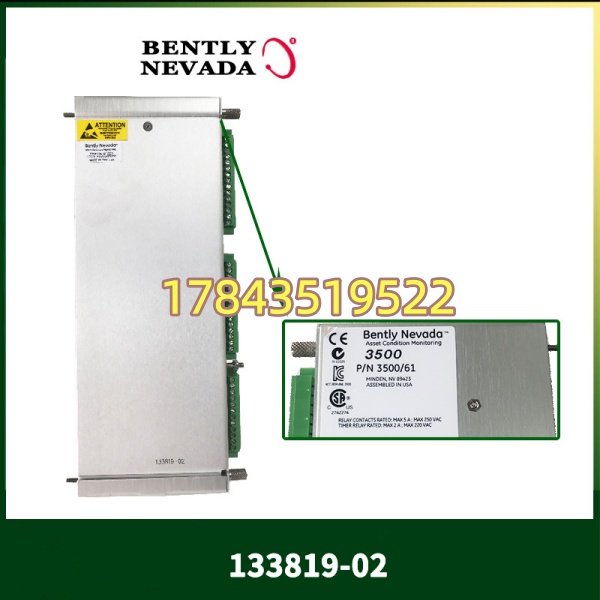

· 型号：133819-02（3500/22M TDI Enhanced，Option -02）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：Bently Nevada 3500 Series — Transient Data Interface Module (3500/22M TDI)
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | Bently Nevada（Baker Hughes） |
| 完整型号/部件号 | 133819-02（对应 3500/22M TDI Enhanced，Option -02 = 带前置 USB + 标准 Rear I/O） |
| 对应模块型号 | 3500/22M Transient Data Interface (TDI) — Enhanced version |
| 安装位置 | 3500 框架 Slot 1（与 3500/20 RIM 互斥，不可共存） |
| 处理器/架构 | 内置专用 DSP + 通信协处理器，处理瞬态缓冲区管理及框架通信 |
| 前面板接口 | 1× USB Type B（至 PC 做高速配置/波形上传）＋1× DB-9 RS-232（配置口）＋Status LEDs（COMM / TX / RX / OK / Trip Multiply） |
| 后部接口 | 1× RJ-45 10/100Base-TX Ethernet（至 Plant Network / AMS Machinery Manager） |
| 瞬态数据能力 | 支持多通道同步瞬态捕获（典型每通道最高 50k samples/sec，依框架负荷及 f/w），存储于模块 SDRAM 缓冲区 |
| 通信协议 | Bently Nevada 3500 Protocol over Ethernet/RS-232；兼容 System 1 / AMS 360 软件 |
| 固件版本要求 | 早期框架需 f/w Rev.G 或以上支持 133819-02 全部特性；严格来说 -01 与 -02 差在 I/O 选项而非核心 DSP，但 f/w 不匹配会报 Module Mismatch |
| 供电 | 由 3500 框架背板供给 +5 VDC / +24 VDC（典型功耗 <7 W） |
| 工作温度 | -30℃ ～ +65℃（3500 框架内，遵循框架环境规范） |
| 认证 | CSA/NRTL、CE、ATEX/IECEx（随框架整体认证） |
| 物理尺寸 | 标准 3500 单槽模块（约 30 mm 厚 × 全高） |
| 生命周期状态 | Baker Hughes 将 3500/22M 部分 Option 列入 Phased Out，新框架推 3500/22M 新批次或 3500/94（新版）；原厂全新 133819-02 稀缺，市面以 NOS/拆机 CPO 流通 |
产品介绍
（切入视角：A 场景痛点—现场实测发现 TDI 板 Flash 老化致通信掉线是先衰模式）在某个炼化厂大检修碰过一回：3500 框架 Slot 1 的 133819-02 开始频繁”Communication Loss”到 System 1，复位暂时恢复但两周后彻底连不上——拆出测发现板载以太网 PHY 温漂加 Flash 配置区有坏块。这模块本质是 3500 框架的”网关+示波器”，它不光下载组态和报警设定，还能抓轴系动态波形做碰磨、不对中、油膜振荡分析，是旋转机械状态监测（RCM/CBM）的数据入口。
从 MRO 看，Bently Nevada 对老 Option 的 3500/22M 在逐步收窄供货，全新原厂 133819-02 基本绝迹，现在多是 NOS（全新未用库存标签 200x–201x）和拆机 CPO。它的停机影响分两层：通信断了不影响保护脱扣（3500 监测与跳闸独立运行），但会丢 System 1 在线监视和瞬态诊断——若您依赖波形做预测性维修或事故后分析，这就是”看不见隐患”的风险。建议按在役 3500 框架数 N+1 留冷备（同 Option Code），买 CPO 一定让卖家提供 3500 Configuration Software 联机识别截图（显示 Module Type / Serial / f/w Rev / Comm Test Pass），别只拍面板灯。
应用场景与库存策略
TDI 模块失效不直接导致机组跳闸（3500 监测与继电器输出仍独立运行），但会使远程监视全断、波形无法上传、检修后无法做动态验证——若贵厂靠 System 1 做轴承磨损趋势预警，等于半盲飞。原厂新件稀缺，紧急调货二级市场 3 天～数周。
- 火电/石化/炼油（汽机/压缩机 3500 保护系统）— Slot 1 装 133819-02 接 AMS System 1 做轴系趋势与瞬态分析。非它不可因 3500 框架通信协议和 TDI 瞬态缓冲唯一绑定。建议按框架数 N+1 建冷备（同 Option -02 优先），多台相同配置可共享 1 件周转备件，孤机直接备 1 件。
- 海上平台/长输管线压缩机组— 同样 3500/22M TDI 用于卫星链路回传波形。建议联合相邻装置拼单囤 NOS 摊薄成本或要求工控备件商 VMI 代管。
- 只做保护不连 System 1 的简化配置— 若贵厂 3500 只用 3500/20 RIM（继电器接口模块）且不捕获波形，可用 3500/20 做冷备替代降级运行，TDI 可按低优先级备 1 块。
- 整体 DCS/CMS 升级提示— 若计划迁入 Emerson CSI 4500 / ADRE 新代或机组退役，该件只过渡期备不大量囤。
真实案例：沿江某 PTA 装置大型离心压缩机组配 Bently 3500（4 框架），Slot 1 装 133819-02 连 System 1 做轴振动波形上传。投运第 11 年雨季某天 System 1 报”Frame #2 Comm Lost”，重置网卡/交换机无果，换 USB 直连亦连不上——库房无备件，原厂 EOL 该 Option，从二手商调 CPO 耗时 8 天（含测试验证）。期间保护仍正常但失去了波形趋势监视和碰磨诊断能力，车间被迫加密人工巡检频次并提 WR。事后该厂将 133819-02 列入 B 类关键 MRO，按 N+1 采购 CPO 测好件真空封装保存，并要求每次大修用 3500 Config Soft 读模块健康及 f/w 版本。之后再未因通信模块缺失影响诊断。
常见问题解答 (FAQ)
Q1：133819-02 原厂还能订新件吗？正常货源和交期？
A：Baker Hughes 已将部分 3500/22M Option（含 133819-02 特定 I/O 组合）列入 Phased Out，全新原厂件基本绝迹。现流通为 NOS（全新未用老库存）和拆机 CPO（Certified Pre-Owned 测好件）。有货通常 3–7 工作日发出，无货周期不可控——建议提前按 Last-Time-Buy 思路少量战略囤货。
Q2：能和 3500/20 RIM 或老版 3500/22 互换吗？
A：物理都插 Slot 1 但功能不同——3500/20 RIM 只有继电器输出和基本 RS-232 配置，无瞬态波形和以太网；3500/22M TDI（133819-02）可向下兼容替代 RIM 做配置/通信（需 f/w 支持），但 RIM 不能替代 TDI 做波形捕获。若您现网用 TDI 且无备件，短期可临时插 3500/20 RIM 维持保护运行和 basic 配置，但会丢失 System 1 波形链接——这属于降功能运行，非长久方案。
Q3：买二手/CPO 件怎么验？
A：三要点—① 要求卖家提供 Bently 3500 Configuration Software（3500 Rack Configuration Software）联机截图：显示识别到 3500/22M TDI + Serial + f/w Rev + Pass Comm Test（RS-232 & 以太网 Ping）；② 目视检查 USB-B 口簧片无断裂、背部 RJ45 插座无氧化；③ CPO 件最好带实际上电插入测试框架跑 Config Download + 简单瞬态 Capture 验证。暗病常在以太网 PHY 温漂——只亮 OK LED ≠ 通信正常。
Q4：固件版本不兼容怎么办？框架要升级吗？
A：133819-02 通常需 3500 框架 f/w Rev.G 或以上才完全支持。若您框架是老 Rev.E/F，插新模块可能报”Module Not Supported”——此时需联系 Bently 服务确认可否升框架 f/w（通常可升但需重新下装组态备份）或找匹配老 f/w 的 3500/22M 早期版本模块。采购前务必报出现网框架 f/w 版本给卖家核对兼容性。
Q5：Last-time-buy 建议囤多少？保存注意什么？
A：按在役 3500 框架 Slot 1 实际装有 TDI 槽位数，最少 N+1 冷备件（多台相同配置可共享 1 件周转），孤机高依赖直接备 1 件。保存：防静电袋 + 干燥柜（RH<60%），建议每 3 年抽测上电联机看 LED 及通信口可枚举。标签注明 Option Code（-02）及适配 f/w 最低版本。
