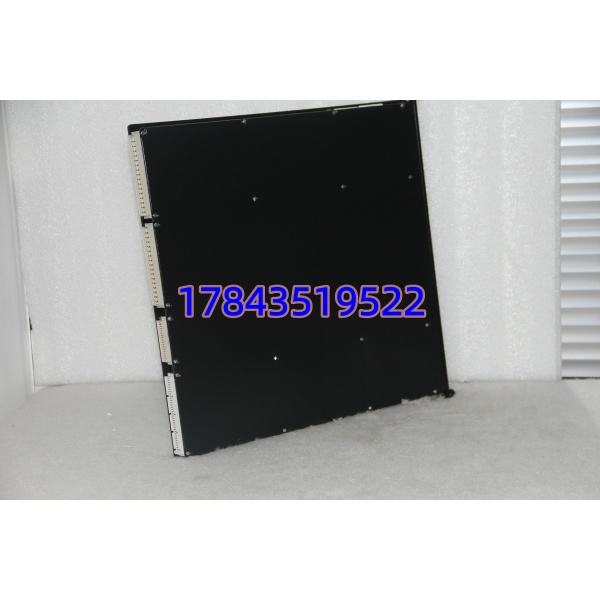

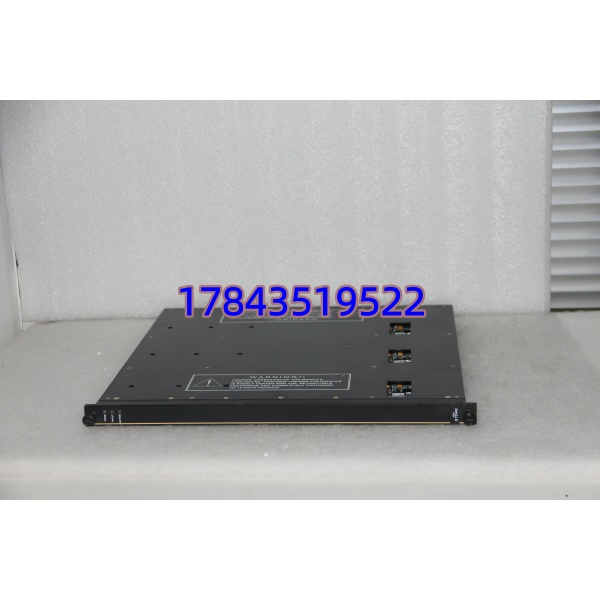

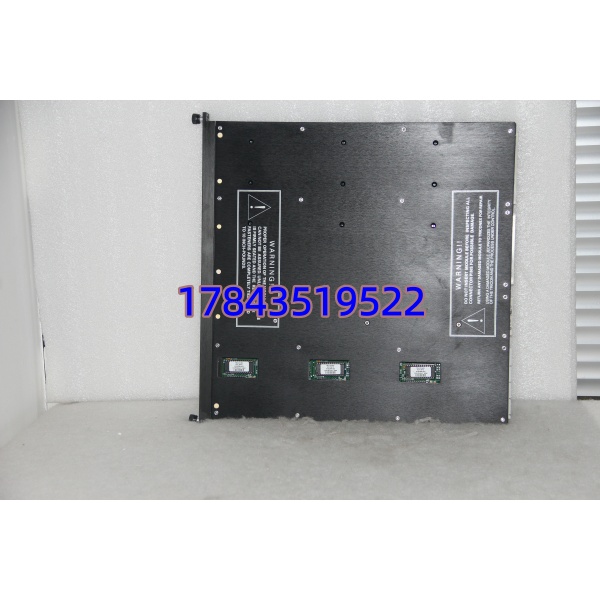

· 型号：3500/42M（Bently Nevada 3500 Series — 4-Channel Monitor Module, “M” denotes enhanced DSP / modernized I/O vs original 3500/42）
· 品牌：Bently Nevada（现 Baker Hughes Bently Nevada Product Line）
· 系列：Bently Nevada 3500 Machinery Protection System — Monitor Module Type 42M
技术参数
| 参数项 | 规格说明 |
|---|---|
| Bently 型号 | 3500/42M（Modernized 4-ch Dynamic Monitor，替代原 3500/42 早期版） |
| 模块类别 | 3500 框架内可组态监测模块 — 每槽 1 片，占 Slot 1–14（Slot 0 为电源） |
| 通道数 | 4 独立输入通道（Ch A/B/C/D），可分别组态不同传感器类型 |
| 支持传感器 | ① 3300 系列 5mm/8mm 电涡流趋近探头（位移/胀差/轴偏心）→ 需 3300 前置器或 3300 XL Proximitor® 接口 ② Piezo-velocity seismic pickup（如 330500/330525）③ Accelerometer（如 330450 等 IEPE） |
| 测量量 | 峰-峰值位移(μm/mil)、间隙电压(Vdc)、速度(mm/s ips)、加速度(g)、1X/2X 矢量滤波及 Sub/Over speed（需 Keyphasor 参考） |
| A/D 采样率 | ≥10 kHz / ch（典型 16-bit Σ-Δ ADC），动态数据可供 3500/22M TDI 上传 |
| 报警逻辑 | 每通道独立 Alert (Caution) / Danger 两级，可延时、回差、与/或逻辑组态；驱动框架 Relay Module 或内部 Soft Alarm |
| 组态方式 | 通过 Bently Nevada 3500 Configuration Software (3500 Rack Configuration Software v.X.X) 连 3500/20(若带) 或 3500/22M TDI 串口设参数 |
| 背板接口 | 3500 框架背板总线，由框架电源模块供 ±5V/±12V；与 3500/22M TDI 通信传动态数据包 |
| 前面板指示 | Module OK (绿)、Trip Multiply (若启用)、Sensor Bias Voltage / Signal Condition LED 依 HW Rev |
| 安装槽位 | 任意 I/O Slot（Slot 1–14 in 14-slot rack; Slot 1–8 in 8-slot），不可占 Slot 0（电源位）或 Slot 15（继电器专槽 3500/32/33/34 等） |
| 工作环境 | -30～+65℃（运行），5%–95% RH 无凝露；存储 -40～+85℃ |
| 认证 | CSA/NRTL、CE、ATEX/IECEx（依选项），符合 API 670机械保护标准 |
| 兼容框架 | 3500 全系框架（3500/05-01-01/02… 8槽或14槽），固件要求 Config Software ≥v.X.X（通常向下兼容） |
| 物理尺寸/重量 | 标准 3500 模块宽(约 18.7mm 半槽?—严格说 3500 每模块占一整 Slot 宽≈25.4mm) × 深 × 高，≈0.3 kg |
产品介绍
在某个 300MW 汽机 TSI 改造里碰过——原装 3500/42（老版非 M）其中一片通道 2 间隙电压读数漂移出 7.8–9.2VDC 正常窗，报警频繁误动，停机揭盖发现模块输入级运放老化。换成 3500/42M 插同槽位、下载原机架配置文件（.rck）Reload——Config Software 提示 “Module Type Changed from 42 to 42M, recompute defaults?” 确认后自动映射通道定义，约 3 分钟机架重回 RUN。严格来说 42M 是 3500/42 的 DSP 增强版（更好滤波、支持新版传感器类型混插），老框架直接替但要重下载配置并确认 I/O 类型匹配（极少数极老 Config Software <v3.x 需升版）。API 670 要求 TSI 模块可在线更换——3500 支持 Hot Swap 但建议确认框架冗余报警继电器状态正常时操作。
从采购视角讲 3500/42M 仍属 Bently 主力备件但部分后缀（特别满配带证书版）交期偶 8–16 周，我们国内仓常备经上机架联调测（读间隙电压、模拟报警触发、TDI 通信握手）合格 NOS/翻新品。它的 CRO 很直白：TSI 保护模块故障=汽机启停受控或跳机，一块模块几千美元级换数小时等待——建议每台 3500 框架按 A 类关键备件留 1 件 42M 或对应监测类型模块冷备（振动/位移/胀差 通常混用 42M 通吃）。我们出库附简版通道测试记录，收到断电拔旧（标记槽号）、插新、上电、用 Config Software Reload 配置即好。
替换与升级建议
✅ 直接替换（同机架原位兼容）
- 3500/42（早期非 M 版）→ 42M 可原位替入同槽，Config Software 打开原 .rck 文件时会提示模块类型变更——确认传感器 I/O Type（Proximitor / Seismic / Accel）与原组态一致后 Reload 到框架即可，报警逻辑/阈值不变。反之 42M 降配替 42 通常 OK（老框架固件需识别 42M——绝大多数 3500 框架 ROM 支持）。
- 3500/42M 不同后缀/Option Code（如 -01-00 vs -03-01 差在 I/O 端子类型与 Cert）→ 完全兼容互换，Option 区别仅影响端子块型号（Screw vs Spring）与防爆证书，功能一致。
⚠️ 需改组态/注意
- 3500/44（16 点 Transient Capture / Advanced Recorder 模块）→ 插槽同但功能完全不同（专用于瞬态捕捉/录波），不能替 42M 做常规振动监测——适合已规划录波功能扩展时考虑，非原位替。
- 3500/22M TDI（通信/键相接口）→ 物理插槽不同（通常 Slot 1 或 last slot 专设），不能替 42M。
❌ 硬件不兼容
- 3300 系列监测器（独立机架 3300/16 等）→ 背板不同，不能插入 3500 框架。
- 若无 3500/42M 现货：确认是否可用 3500/42 老版 NOS 暂替（需 Config Software 识别且项目允许），或向 Bently 授权分销商询紧急调拨——42M 属常备不停产物料通常可订。
