产品详情

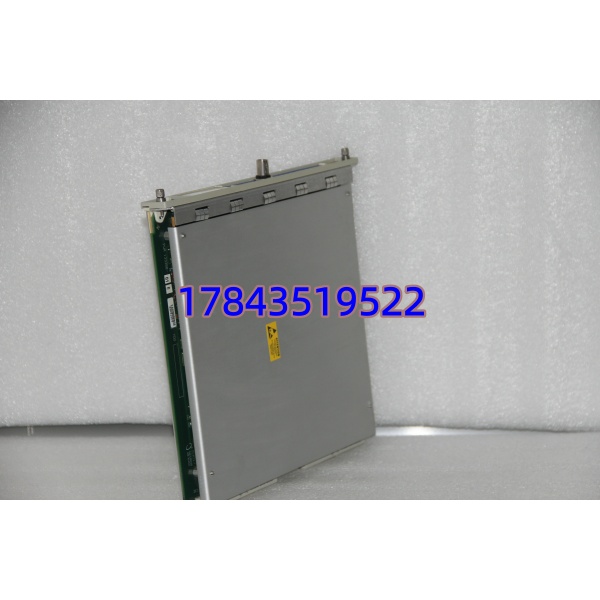

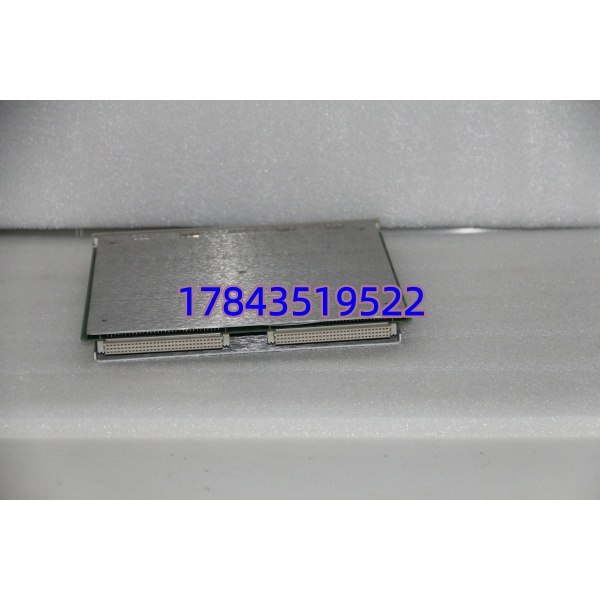

· 型号：3500/53（Bently Nevada Keyphasor® / Event Input Module）
· 品牌：Bently Nevada（现 Baker Hughes 旗下）
· 系列：3500 Machinery Protection & Condition Monitoring System — 键相位参考模块
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号示例 | 3500/53-01-00（01=I/O 模块，00=无选项；常见变体 -03-01 含特定涂层/文档） |
| 模块类型 | Keyphasor® / Event Input Module — 提供转速与相位基准信号给同框架其它监测模块 |
| 适用框架 | Bently Nevada 3500 框架 Rev. E 及以后（3500/01 电源 + 3500/05 主机器接口或 3500/22M TDI），Slot 1～14 |
| 输入通道数 | 2 路独立 Keyphasor 输入（可分别接两轴或一轴冗余） |
| 兼容探头类型 | Bently Nevada 8 mm / 11 mm 涡流探头（Proximitor® 前置器输出 -1～-24 V 典型）、磁电式 MP 探头（±5～±28 V 峰） |
| 输入阈值 | 软件可组态触发阈值（典型 -2 V～-18 V 对涡流；±5 V～±28 V 峰对磁电），迟滞可调 |
| 最大输入频率 | 典型 0～20 kHz（对应 1 脉冲/转 × 20 kRPM 上限，实际建议 ≤10 kHz 做可靠 1X 分析） |
| 脉冲宽度要求 | 最小脉宽典型 ≥50 μs（涡流）／≥100 μs（磁电），过窄会漏计 |
| 输出分配 | 键相位事件经 3500 背板广播至同框 3500/40（振动）、/42（动态)、/45（瞬态）等模块做同步 FFT/相位计算 |

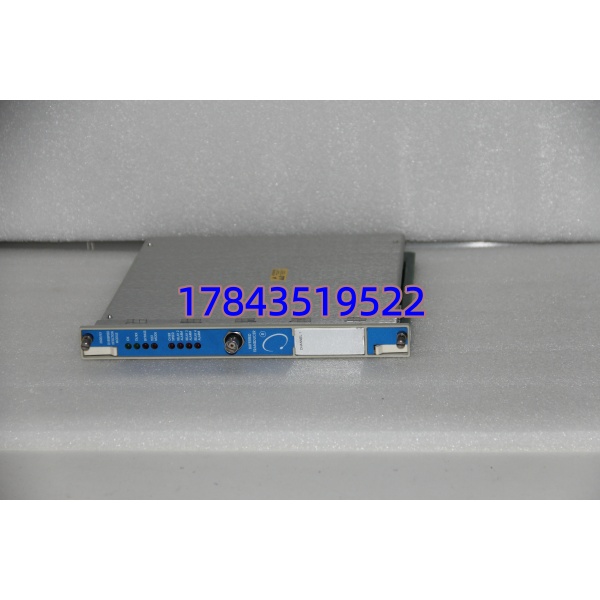

| 前面板 LED | OK（模块健康）、TX（Keyphasor 脉冲检测到）、每通道 Active LED |
| 组态软件 | 3500 Rack Configuration Software（Recorder / Configuration → 3500/53 页设定阈值、探头类型、脉冲极性） |
| 背板电源消耗 | +5 VDC ≈0.5 W；+24 VDC ≈1.5 W（典型，依框架电源模块余量核算） |
| 工作温度 | 0 ～ +65℃（+32～+149℉）；存储 -40 ～ +85℃；5～95% RH 无冷凝 |
| 安装方式 | 3500 框架标准槽位（非 Slot 0），带锁紧杆；端子块依框架版本配 3500-05 系列 TB 或 3500-22M 专用 |
| 认证标准 | CE、CSA、ATEX/IECEx（部分批次），符合 API 670 机械保护推荐 |
| 尺寸 / 重量 | 约 160×30×200 mm（与 3500 I/O 卡同宽 1 槽） / ≈0.2 kg |
产品介绍
（场景痛点切入——从”汽机做现场动平衡找不到 1X 矢量因 Keyphasor 模块通道死”谈备件 ROI）
南方某 135 MW 抽凝机组大修后做现场动平衡，3500 框架 /40 模块通频值正常但 1X 极坐标图乱跑——查下来是 /53 Keyphasor 模块 A 通道输入比较器阈值漂移致偶发丢脉冲（磁电探头低速 <120 rpm 时脉宽临界），换模块后矢量稳定。没有键相位信号 = 3500 能做保护跳闸但不能做相位对齐、不能做动平衡、不能出极坐标/波特图——对状态监测是”半盲”。现场实测发现老批次 /53 对磁电探头低速阈值设置偏激进时冬季低温会丢脉冲，建议组态里按探头实际 Vpp@最低转速留 ≥2× 阈值裕度。
Bently Nevada 3500 系列主流 I/O（含 /53）仍属 Baker Hughes Active 产品但部分早期后缀 NOS-only，国内 MRO 渠道有流通。按 ABC 分类属 A～B 类（视动平衡/相位监测重要性——纯保护跳闸不依赖它但状态监测与动平衡依赖强），建议按”每 3500 框架（含 Keyphasor 功能）备 1 件冷备，多框架同配置共享池加 1″做缓冲（最低全厂备 1 件）。新项目继续选 3500/53 或评估 System 1 无线键相方案。
替换与升级建议
✅ 直接替换
- 同 PN 3500/53（任意兼容后缀 -01-00 / -03-01 等）——物理槽位、背板总线、端子块定义、Rack Config 软件识别完全兼容。断电拔出旧件→插新→上电 Framework 自动识别→用 3500 Rack Config 读/写确认阈值/探头类型设置与原一致（或 Download 原 .rck 文件）→观察 TX LED 随轴转动闪烁即 OK。不需改逻辑或重新标定振动通道。
- 注意：若原用 3500/50（转速模块）做单纯转速表而不需要相位基准——/53 可替入但反之 (/50 不能替 /53 相位分配功能)，买前核对现柜铭牌是 /53 还是 /50。
⚠️ 软件兼容（需改配置）
- 3500/50（单/双通道转速表模块）——可物理替入同槽但 /50 不具 Keyphasor 广播功能给振动模块做 1X 相位对齐，若原系统靠 /53 做动平衡/相位图不能降配替入。反向（/53 替 /50）通常 OK 需重组态转速参数。
- 升 3500/53 新固件版本——Rack Config Software 需匹配或高于模块固件，老版软件读新模块会提示 Upgrade Rack FW，按向导操作即可（先备份 .rck）。
❌ 硬件不兼容
- 3500/40（振动监测）、/42（动态数据）、/45（瞬态）——功能完全不同，不能替。
- 3300 系列前置器或 330500 接近探头的直接线——/53 需接前置器输出（不是探头本体），探头→前置器→/53 是标准链路。
