描述
产品详情
· 型号：125720-01
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Machinery Protection & Condition Monitoring System — Half-Height I/O Module
规格参数
列出即可，不用表格
- 模块类型：Half-height（半高）前置器接口模块（Proximitor I/O Interface）
- 适用框架：Bently Nevada 3500 Series Rack（需主/辅电源模块及框架接口模块 3500/20 或 3500/22M）
- 占用槽位：半高槽位，通常安装于框架 Slot 1/3/5/7/9/11/13（奇数槽配对使用，偶数槽留空或配另一半高卡）
- 前置器兼容：3300 系列 5 mm 及 8 mm 电涡流传感器前置器（Proximitor）
- 接口通道数：4 路前置器输入（对应一个监测模块，如 3500/42M）
- 信号类型：电涡流探头 -24 Vdc 供电+AC+DC 复合信号（由前置器输出）
- 供电：由 3500 框架背板供给（通常 +5 Vdc / +24 Vdc 经背板分配，需核对具体框架电源容量）
- 工作温度：0℃ ～ +65℃
- 存储温度：-40℃ ～ +85℃
- 湿度：0~95% RH 非冷凝
- 认证：通常 CSA / UL / CE，部分版本 ATEX/IECEx（以实物铭牌为准）
- 尺寸：半高模块，约 高度一半标准 3500 I/O 卡，带锁定手柄
- 配套要求：必须与对应 3500 监测模块（如 3500/42M 振动监测）在同一 I/O 对中使用，单独插不工作
产品介绍

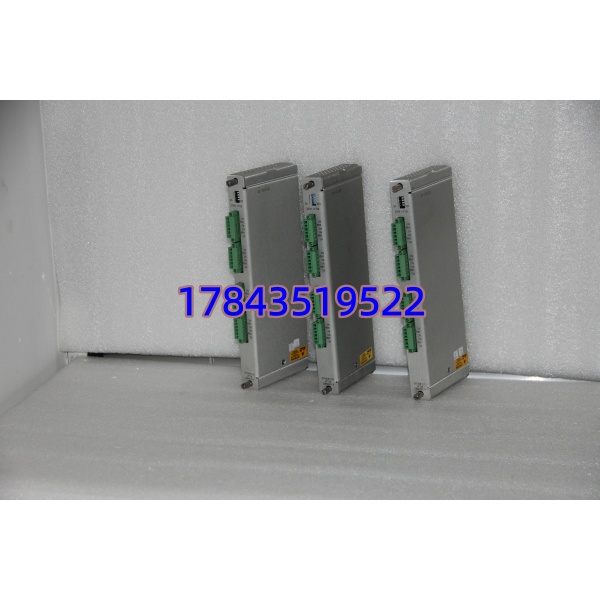

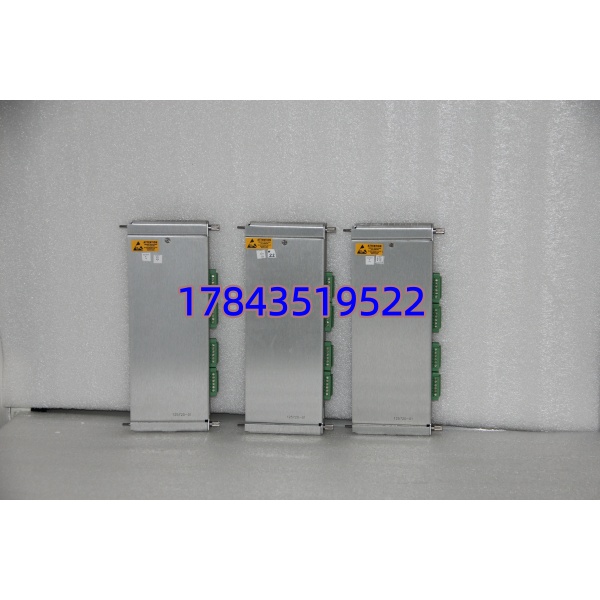

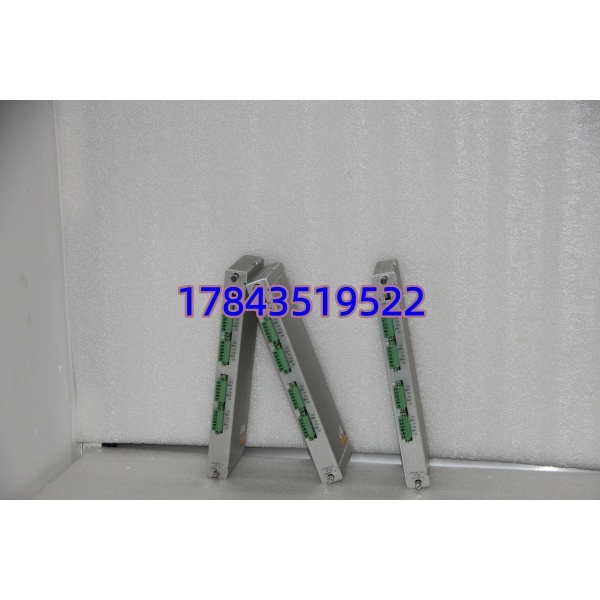

这是 Bently Nevada 3500 框架里用来接电涡流探头（3300 系列 Proximitor）的半高接口卡。它本身不做任何振动算法处理，作用就是把前置器送过来的轴位移/轴振原始信号可靠引到框架内的监测模块（比如 3500/42M 或 3500/45）。3500 框架分全高卡和半高卡，125720-01 属于半高型，一个监测模块通常配一块，占用奇数槽位。
我在现场见过把它和全高卡混淆插错槽的情况——插进去框架直接报”Wrong Module Type”，还不认传感器。它的存在意义很简单：给关键旋转机械的轴振探头提供标准化、抗干扰的物理接口，确保探头标定系数（K-factor、Gap Voltage）能被监测模块正确读取。换成第三方或乱代用，间隙电压读数直接飘，连锁保护就失去基准。
应用场景与行业案例
痛点切入
汽轮机冲转时轴振突然”超量程”但实际转子没问题，查了半天发现是接口卡触点氧化导致间隙电压漂移。3500 系统对探头阻抗和 DC 偏置极其敏感，接口卡接触不良或版本不匹配，轻则误报警重则触发机组跳闸。
典型场景
- 火力发电厂汽轮发电机组：#1～#9 轴承轴振 X/Y 向——每台瓦两个探头，经 125720-01 接入 3500/42M，非它不可因为需精确读取 Gap Voltage 做零位校准。
- 化肥厂离心压缩机：轴位移监测——Proximitor 输出需经此卡送入框架，若用普通端子排飞线，易受电机磁场干扰导致虚假位移跳车。
- 炼油催化主风机组：双探头冗余轴振——半高卡节省槽位，允许同一框架多组监测模块混插。
- 船舶推进柴油机：空间受限机舱——3500 半高模块节省机架槽位，同时满足 DNV/CCS 船级社要求。
真实案例
前年去西北某自备电厂，#3 机组的 3500 框架 Slot 5 位置间歇报”Transducer Not Connected”。原配 125720-01 金手指已轻微氧化（机房曾漏水返潮）。库房有一块测试 OK 的拆机件，确认 HW Rev 兼容后直接热更换——3500 框架在主电冗余情况下未丢失监测，Slot 5 状态从 Fault 变 OK，轴振数值回归 28μm（正常）。老师傅说：”这卡不值钱，但它断一个通道，整台机组就得降负荷运行等备件，不值当。”
常见问题解答 (FAQ)
问：125720-01 支持热插拔吗？拔掉会影响机组保护吗？
答：3500 框架支持在主机架电源冗余时热插拔 I/O 卡，但该通道临时失效。也就是说——拔的过程中对应轴承轴振/位移监测短暂消失，若 SIL 连锁设成”信号丢失即跳车”，可能触发停机。建议先切旁路或确认连锁逻辑允许降级，再操作。
问：它能和 3500/42M 之外的模块搭配吗？
答：主要配合 3500/42M（振动/轴移）、3500/45（差胀）等监测模块使用。必须与监测模块成对占用相邻槽位（通常监测模块在全高槽，125720-01 在对应奇数半高槽）。不能单独工作，也不能接非 Bently 前置器。
问：市面上有全新库存吗？买拆机件怎么验？
答：原厂基本 EOL，流通多为 NOS（全新库存）或拆机测好件。收货看三点：①金手指无发黑氧化；②铭牌激光刻（假货常贴纸）；③ HW/Rev 号尽量匹配原系统（3500 对 I/O Keying 有校验，差异过大需在框架组态里 Accept Module）。建议让卖家在 3500 测试架上跑一遍 OK 再发。
问：125720-01 和 125720-02 或全高接口卡区别？
答：后缀不同通常代表硬件版本或特定认证差异，-01 是最常见通用版。全高接口模块（部分早期版本）已被半高取代。混插不同后缀一般可向下兼容，但框架组态软件（3500 Rack Configuration Software）会提示 Keying Mismatch，需核对原厂版本说明。
问：探头接上去数值乱跳怎么排查？
答：先确认 3300 前置器型号与探头匹配（5mm/8mm 不能混），再查 125720-01 是否插紧——半高卡手柄未完全锁入背板是常见的”接触不良”原因。最后用 Bently 提供的 Probe Check 功能读 Gap Voltage，偏离标定曲线基本就是前置器或延长电缆问题，不是接口卡本身。
