产品详情

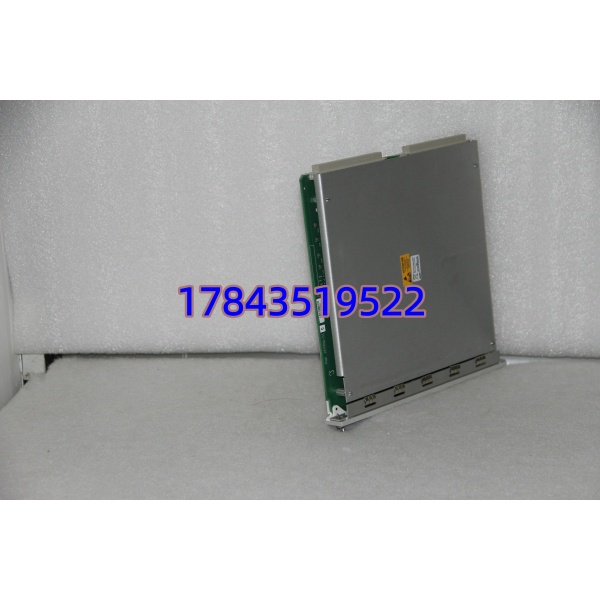

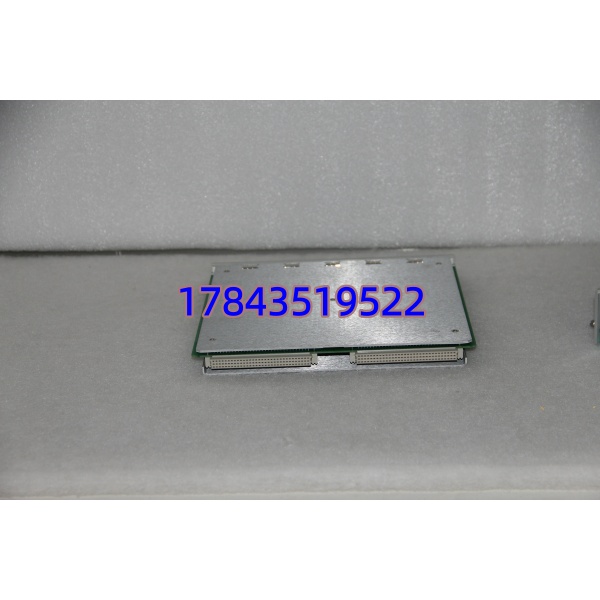

· 型号：3500/33（常见完整订货 3500/33-01-00 / 3500/33-02-00，-01含ADL）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Machinery Protection & Condition Monitoring System
技术参数
- Bently Nevada 型号：3500/33 — 16-Channel Relay Module（-01-xx 通常含 Alarm Drive Logic ADL；-02-xx 无ADL，依项目Spec定）
- 适用框架：3500/05 Rack（任何插槽位，通常 Slot 2～Slot 14，不可占 Slot 1 主/辅键相槽），框架 FW 要求依模块版本通常 Rev F 及以上
- 通道数：16 路独立继电器输出（每路 1C 型 SPDT — Form C，常开NO/常闭NC/公共COM）
- 触点额定值：2 A @ 250 VAC resistive / 2 A @ 30 VDC resistive（感性负载需降额，典型线圈驱动 ≤ 0.5A 感性建议加续流）
- 继电器逻辑源：接收框架内其它监测模块（如3500/42M、3500/45）经框架背板送来的 Alert / Danger 表决信号；带 ADL 版允许用 Configuration Software 编写简单与/或逻辑组合再驱继电器

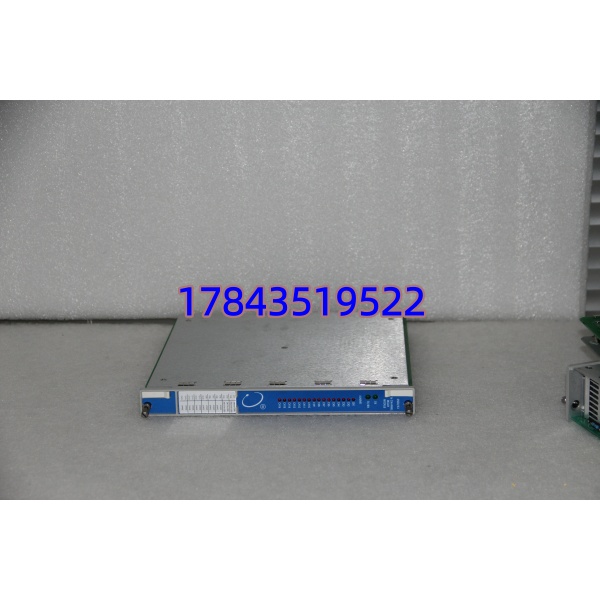

- 状态指示：前面板每通道独立 OK / Trip LED + 模块 Ready LED，现场可快速判断哪路动作
- 与框架接口：通过 3500 背板总线（RS-485 类内总线）受 Config Software 配置，不独立设节点地址
- 供电：由 3500/05 框架电源模块（3500/15）通过背板供给 +5V / ±12V（典型模块功耗 ≤ 8W）
- 组态软件：3500 Rack Configuration Software（RCS）— 需匹配框架 FW 版本
- 安装槽位限制：Slot 1 为主/辅 Keyphasor® 模块专用；3500/33 可占任意其余槽位但总模块数 ≤14（框架限制）
- 工作环境：0～+65℃（运行），-40～+85℃（存储），5%～95% RH 无凝露
- 认证：CSA/NRTL / CE / ATEX/IECEx Zone 2（依具体版本），符合 API 670机械保护系统要求
- 生命周期：Active — 但仍建议确认后缀（-01 vs -02 ADL需求）及框架FW兼容性
产品介绍
某个300MW机组TSI柜ETS试验失败——就地打闸电磁阀拒动追查到3500/33某路继电器NO触点因多年未动作氧化粘连，框架显示Trip LED亮但现场节点未闭合。3500/33在体系里是”哑模块”：自身不做振动/轴位移测量，纯粹把框架内经三取二表决后的Alert/Danger转成现场熟悉的SPDT干接点，去驱动汽轮机ETS跳闸回路、压缩机防喘阀或DCS硬接线报警。带ADL(Alarm Drive Logic)版允许把多通道报警做简单与/或再输出，减少外部中间继电器柜。
跟3500/32（4通道继电器）比它密度更高（16CH vs 4CH），跟3500/42M比它无模拟量输入——插错槽位框架上电自检会报”Wrong Option Installed”。Bently原厂交期近年波动大（6～16周），市面流通多为授权渠道新件或测好二手。采购唯一铁律：核对完整后缀确认ADL需求 + 框架Slot余量 + 旧模块Rev是否要求特定FW。建议重要机组每条TSI框架至少冷备一块，继电器是磨损件。
替换与升级建议
✅ 直接替换（完全兼容）
- 3500/33-01-xx（含ADL）↔ 3500/33-02-xx（无ADL，若原工程未用ADL功能）——无ADL工程可混用-01向下兼容；若原Config依赖ADL逻辑必须装-01版否则相关逻辑无法激活。物理插槽兼容直接替换，RCS重新Download配置确认。
- 同后缀不同批次/Rev（A→B etc.）——通常固件向前兼容，RCS自动识别，不需改配置。
⚠️ 需评估配置（功能缩减或增配）
- 3500/32（4CH Relay）→ 3500/33（16CH）——槽位兼容但I/O点数不同，RCS内需删除旧4CH定义新建16CH并重新分配Trip Logic/接线端子标号，属工程小改并非即插即换。反之16CH→4CH需删减通道映射不推荐（丢12路）。
- 不带ADL版(-02)替原装-01且工程用了ADL——配置下载时会警告ADL不可用，相关组合逻辑失效，禁止这样替。
❌ 硬件不兼容
- 3500/42M、3500/45（振动/轴向位移监测模块）、3500/22M（瞬态数据接口）——功能与插槽定义不同，不可互替。
- 非3500框架（如3300系列、本特利1700）继电器卡——背板电气不兼容。
