产品详情

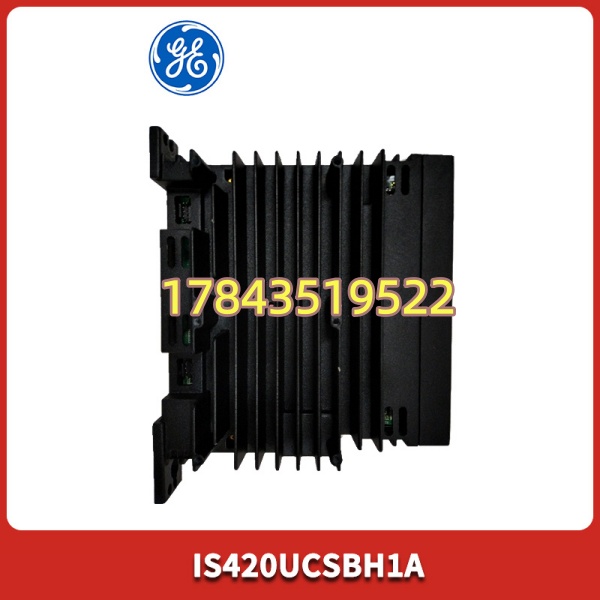

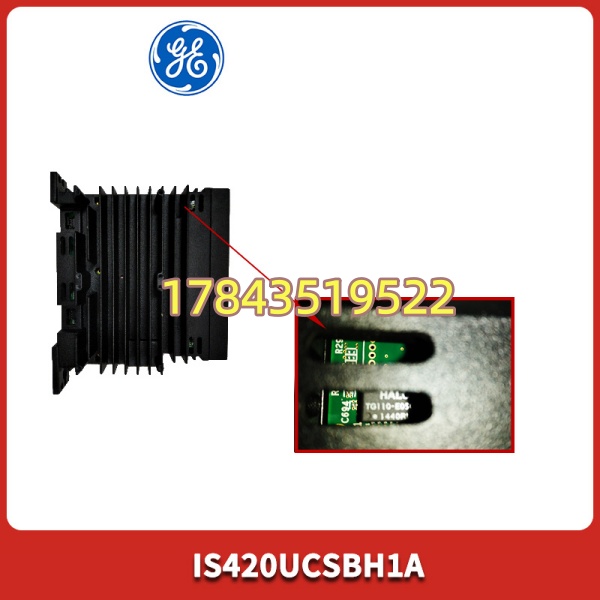

· 型号：IS420UCSBH1A
· 品牌：GE（General Electric / GE Vernova — 原 GE Energy / GE Digital Speedtronic）
· 系列：Mark VIe Turbine Control System — UCSB Controller Module
规格参数
- 目录号：IS420UCSBH1A（UCSB Series, Rev A）
- 制造商：GE Vernova / GE Power（原 GE Energy）
- 适用系统：Mark VIe、Mark VIeS（安全）、EX2100e 励磁、LS2100e 负载共享
- 模块类型：UCSB（Universal Control System Bus）独立控制器，面板安装 conduction冷却
- 处理器：Intel EP80579（XScale IA-32 架构），600 MHz
- 操作系统：QNX Neutrino RTOS（实时多任务）
- 内存：256 MB DDR2 SDRAM（带 ECC 纠错）；2 GB NAND Flash（程序/配置存储）
- 供电电压：标称 24 VDC / 28 VDC，范围 18～30 VDC（反极性保护）
- 最大电流：1.5 A @ 24 VDC（典型功耗 15.6 W，峰值 26.7 W）

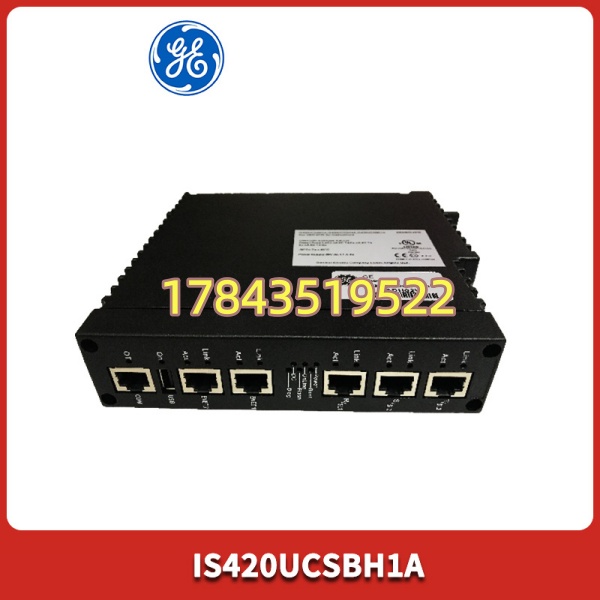

- 通信接口：3× IONet 端口（R/S/T 专用工业以太网，IEEE 1588 时钟同步）；3× 通用 ENET（HMI/DCS/工程师站）；1× USB 2.0（配置/固件更新）；1× RS-232 调试口
- I/O 连接方式：通过 IONet 以太网与 I/O 包（IS420AIODH1A 等）通信，不直接带 I/O 底座
- 冗余支持：Simplex（单）、Duplex（双热备）、Triple Modular Redundancy（TMR 三取二）
- 状态指示：前面板多色 LED（PWR、RUN、OK、FAULT、TMR SYNC 等）
- 配置软件：ToolboxST（GE Mark VIe 工程组态工具）
- 安装方式：直接紧固于控制柜面板/Mark VIe 机架专用托架，需保证散热翅片通风
- 工作温度：-30℃ ～ +65℃（-22℉ ～ +149℉）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%～95% RH（无凝露）
- 认证：UL E207685 Class I Div 2 Grp A-D；ATEX Zone 2 Grp IIC；IECEx
- 物理尺寸：约 162 × 206 × 35 mm（6.4″ × 8.1″ × 1.4″）
- 重量：约 1.1 kg（2.4 lb）
- 设计特点：无风扇、无电池（NVRAM + Flash 保持数据）、内置电源
产品介绍
IS420UCSBH1A 是 GE Mark VIe 燃机控制系统的”大脑”——本质上是一台加固工业 PC，跑 QNX 实时系统，执行 ToolboxST 下装的燃机启动顺控、转速 PID、温度保护及跳闸逻辑。它不像传统 PLC 插 I/O 背板，而是通过 IONet（专用工业以太网）连 I/O 包采集现场信号。无风扇无电池设计是亮点——少了一个定期更换的易损件（对比老 Mark V 有电池备份 RAM）。支持 TMR 三取二架构，单块故障不跳机。
坦白讲，这模块在现场出问题概率很低，真坏多是电源浪涌或柜内过热致主板电容老化。换件时必须核对 ToolboxST 项目里 Controller Type 与固件版本匹配，新控制器空机需用 ToolboxST Download Application 把原 .acf 或项目文件灌进去——它不像 ABB PM8xx 能从 CF 卡自举。有一点要注意：IS420UCSBH1A 和 IS420UCSBH4A（1066MHz）固件不完全互通，混用可能 ToolboxST 报 Incompatible Hardware，采购时核对旧板标签 Rev。
应用场景与行业案例
痛点切入：
F级联合循环电厂 #2 燃机 Mark VIe 柜，运行第 12 年，春季巡检发现 UCSBH1A 上 RUN 灯隔几分钟闪灭又亮——日志报”Controller Watchdog Reset”。量 24V 供电稳，开柜摸散热片微温，疑板载电源段电容老化致复位。原厂部分区域 EOL，新 UCSBH4A 需确认固件兼容。唯一快解是找同 IS420UCSBH1A Rev 测 OK 件，插回 Download 原项目，TMR 三台重新同步，开机正常。
典型场景：
- 燃气/蒸汽轮机电厂 —— Mark VIe 做 EHC、启动顺控、超速保护(OPS)、温度限制，UCSBH1A 为核心
- 钢铁厂高炉鼓风机(BFP)汽机控制 —— Mark VIe 做 ETS 及调速，TMR 架构保安全
- 石化催化主风机防喘振控制 —— 高速扫描(10ms 级)由 UCSBH1A 执行 ASR 逻辑
- 水电/抽水蓄能机组 —— Mark VIe 做调速器与同期，UCSBH1A 作主控制器
真实案例：
南方某 9F 燃机电厂，Mark VIe TMR 配置三台 IS420UCSBH1A。大修后开机 #2 控制器报”Application Load Failed—Checksum Error”，重试无效。开柜拔下模块看背面无氧化，量供电正常——疑 NAND Flash 某扇区坏。手头有一片测过二手 （同 PN 同 Rev），插上托架、连 ToolboxST → Download Application from Project Archive → 三台自动 Resync → 绿灯。控制工程师说：”燃机控制器十二年不动，一动就是备件，以后 TMR 每机留一块。”
常见问题解答 (FAQ)
单控制器（Simplex）不支持——拔了控制逻辑停，燃机可能跳闸。TMR 配置可在线更换故障（Faulted）控制器：确认另外两台 Healthy → 松开故障模块固定 → 拔出 → 插入新模块 → 自动从同伴同步应用并 RUN。换 Active（主）控制器仍需安排停机或切换。
物理安装相同，部分项目可向下/向上兼容但必须核对 ToolboxST 项目里允许的 Controller Type 列表。若项目只绑定 UCSBH1A 硬件类型，插 H4A 会报 Incompatible Hardware——需用 ToolboxST 修改硬件配置或升项目（做好备份）。保守做法：找同型号 。
Q3：换新控制器后程序会丢吗？怎么恢复？
UCSBH1A 本身不带用户程序持久化（不像 PLC 有 CF 卡自举），空机需从工程师站用 ToolboxST “Download Application”。换件前务必从在线或存档取最新 .tpx / Project Folder 备份。旧机若能通信可做 Upload 存一份。
Q4：无电池怎么保持数据？掉电会丢 Retain 吗？
无电池设计——关键 Retain 变量和配置存于 NAND Flash/NVRAM，正常掉电不丢。但未存盘的临时变量当然消失。这点比老 Mark V（需换锂电池保 RAM）省事，但建议定期用 ToolboxST 做 Project Archive 到本地硬盘。
Q5：二手/拆机件怎么鉴别？
看正面 GE 镭雕 Part No. + Serial No. 清晰（重打码偏模糊）；散热片无撞击变形；要求卖家提供上电 LED 序列（PWR→OK→RUN 绿灯）及 ToolboxST 能识别 Controller Type/ Firmware Ver 截图。特别注意前面板以太网口簧片光亮无氧化。
