产品详情

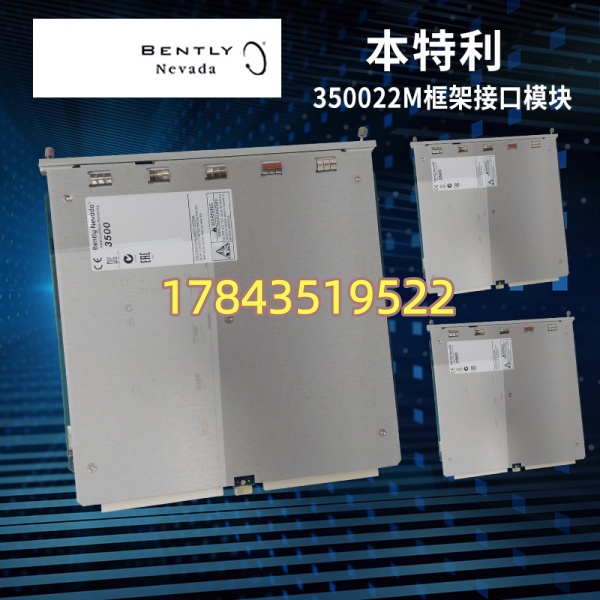

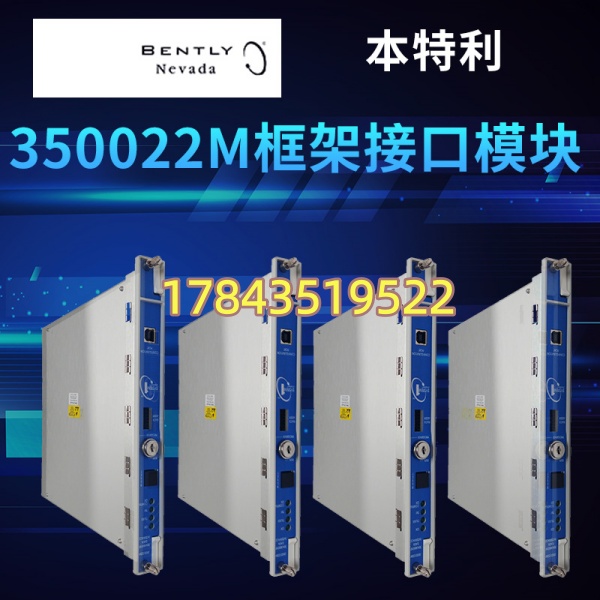

· 型号：3500/22M（Bently Nevada Transient Data Interface Module, TDI with 60ms Pre-trigger）
· 品牌：Bently Nevada — Baker Hughes Company
· 系列：Bently Nevada 3500 Series Machinery Protection & Condition Monitoring System
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Bently Nevada 3500/22M Transient Data Interface (TDI) Module |
| 标准订货号示例 | 3500/22M 149369-01（149369-01 = TDI 本体，后续尾码定通信选项如 00-01-00-00-00-00） |
| 模块定位 | 插于 3500 框架 Slot 1（最右侧，紧邻 Power Supply Module），为框架主通信网关兼瞬态捕获控制器 |
| 兼容框架 | 3500/05-01-01（19″ 机架式）、3500/05-02-02（冗余电源）等全系 3500 框架，固件需匹配 |
| 通信接口—串口 | 1× RS-232（DB-9 前端面板 DCE）、1× RS-485（背板多点，用于 Daisy-chain 或多框架） |
| 通信接口—以太网 | 可选 10/100Base-TX RJ45（需选配 Eth Option，部分旧版仅串口），支持 Bently System 1 协议、Modbus TCP（需 Key） |
| 瞬态捕获 | 支持 Waveform / Orbit / Timebase Transient Capture，触发源来自任意通道或 Keyphasor 事件，Pre-trigger 数据深度 60ms（M 版标准，旧 3500/22 仅 10ms） |
| 前置槽用途 | TDI 左侧邻槽（Slot 0 逻辑位置）可插 3500/62（四通道继电器 I/O）或挡板—注意：早期 3500/20 不支持此外设槽 |
| 与 3500/25 联动 | 与 3500/25 Keyphasor® Advanced Option 配合可实现多键相 1X/2X 跟踪、慢滚动补偿（需固件 ≥xx.xx） |
| 组态软件 | 3500 Rack Configuration Software (RCS) v.xx（建议匹配或高于模块固件版本），通过 RS-232 初次配置 IP/Node ID |
| 状态指示 | 前面板 LED：OK（绿=模块健康）、TX/RX（串口活动）、LINK/ACT（以太网）、CONFIG（配置状态）、FAULT |
| 供电要求 | +5 VDC / +12 VDC（由 3500 框架背板提供，典型功耗 ≈3.5W） |
| 工作温度/湿度 | 0～+65℃（机柜内），5%～95% RH 非冷凝；存储 -40～+85℃ |
| 认证 | CSA/NRTL、CE、ATEX/IECEx Zone 2（系统级），符合 API 670 第 5 版要求（机械保护系统推荐） |
| 物理尺寸/重量 | 标准 3500 单槽模块 ≈240×40×180 mm，≈0.9–1.1 kg |
| 替代关系 | 3500/22M 向前兼容替代 3500/22（非 M 版）及 3500/20（通信模块），但 3500/20 不能替 3500/22M 的瞬态捕获与前置槽功能 |
产品介绍
（从历史生命周期验证切入）在南方某炼厂汽机岛碰过一回——TSI 工程师抱怨 System 1 读不到 #2 瓦轴振瞬态波形，查框架配置发现原配是老 3500/20（纯通信网关，无瞬态捕获），换成 3500/22M 后波形立马能抓，且前置槽还能挂 3500/62 做继电器报警扩展。这就是典型的”以为通信卡通用其实差一代功能”：3500/22M 比 3500/20 多了 Transient Capture 引擎和 60ms Pre-trigger 缓冲，比初代 3500/22（非 M）Pre-trigger 从 10ms 提到 60ms——对分析油膜振荡、碰磨瞬态足够用了。
严格来说 3500/22M 是 3500 框架的必配通信中枢（Slot 1 如空或未插 TDI 框架无法与上位机通信，仅靠本地 LCD 键盘查看），Bently 已将早期 3500/20、3500/22（非 M）列为 Obsolete，市面新件基本是 3500/22M NOS 或翻新版。它的 TCO 考量很简单：单价不高（二手约 ¥8k～1.5w），但它是连接振动保护与 System 1 预测性维护的咽喉——它挂掉机组保护仍靠框架内 3500/42M 继电器脱扣（API 670 允许），但失去了趋势上传、瞬态捕获和远程组态能力，点检员会瞬间失去状态感知。建议按 N+1 冷备且做 Last-Time-Buy，尤其老炼化/电厂 3500 框架若还在用 3500/20 借机一并升级。[请以 Bently Nevada 3500 Series Latest Product Notice为准]
应用场景与库存策略
3500 框架管着汽轮机、压缩机、给水泵的轴振/瓦振/轴位移——3500/22M 故障不直接触发机组跳闸（保护由 3500/42M 等监测器执行），但会让 DCS/AMS 看不到实时值、System 1 丢失瞬态波形、远程组态失效，点检被迫改去机柜本地看 LCD。更麻烦的是部分老框架 Slot 1 空着或插的是已停产的 3500/20——遇上 RCS 新版软件提示”Incompatible Hardware”就连本地组态都做不了。
- 火电/核电汽轮发电机组 TSI 框架（3500 系统监测轴振/胀差/偏心） — 每框架必配 1 块 3500/22M（Slot 1）→ 建议按 每 TSI 框架 N+1 冷备（最少 1 块），归入 A 类 ABC 关键备件单独建账，注意与现场要求的通信选项（串口 only / Eth+Modbus）匹配。
- 炼化离心压缩机组/催化主风机 TSI（API 670 compliant） — 同型框架 ≥3 台 → 可按 每 3～4 台框架集中备 1 块 Buffer Stock，由仪控科专管并确认固件与 RCS 版本兼容。
- 只配 3500/20 或 3500/22（非 M）的老框架 — 若计划启用 System 1 瞬态捕获或遇新版 RCS 不兼容 → 建议借 Last-Time-Buy 机会升级为 3500/22M（注意前置槽需留空或配 3500/62 继电器），一并购入 N+1 备件。
- 替代局限：3500/22M ← 可替 3500/22(非M) 及 3500/20（向下兼容）；3500/20 不能替 3500/22M（无瞬态捕获、无前置槽）。新代 Bentley System 1 仍支持 3500/22M，暂无 Pin-to-Pin 替代新品，老系统延寿只能囤货。
真实案例：某 600MW 机组 #1 机 TSI 框架原配 3500/20（2001 年投运），大修后仪控班升级笔记本 RCS 至 v14.x 连框架报 “Hardware Not Supported for Transient Config”——旧 3500/20 固件不认新 RCS 瞬态命令且无法配合新增 3500/25 Keyphasor Adv Option 做 2X 矢量滤波。库房无 3500/22M，原厂告之需查 NOS 交期不定，最终从兄弟电厂借到一块 3500/22M 先换上恢复组态（旧 3500/20 封存）。事后该厂把 3500/22M、3500/42M、电源模块全列入 A 类 Last-Time-Buy 按 N+1 囤货，并将所有老框架 3500/20 计划分批替换。教训：TSI 通信卡不只管”传数据”，新版组态软件/高级 Keyphasor 选项对 TDI 版本有硬性要求，老 3500/20 终将成为运维瓶颈。
常见问题解答 (FAQ)
Q1：3500/22M 还有全新原厂件吗？目前市面流通什么状态？
Bently Nevada 已将 3500/20、初代 3500/22 列为 Obsolete，3500/22M 部分选项也进入 Limited Availability——原厂全新盒装偶见 NOS 尾单，市面主要流通 NOS（未开封库存，建议生产年份 ≤12 年内）和 Refurbished（拆机翻新）。采购必须要求：①前后板高清照核对 Bently Nevada 激光印字日期码及选项码（149369-01 xx-xx-xx…）；②插入 3500 框架通过 RCS 读 Module Info、做 Static Value Poll + 触发一次 Transient Capture 验证 Pre-trigger 数据；③保 6～12 个月书面。仅”上电能识别”不够。[请以 Bently Nevada Latest Product Bulletin 为准]
Q2：停产/淘汰了该不该 Last-Time-Buy？囤多少？
若现场 3500 框架还有 5 年以上运行预期且含 ≥2 台 TSI 框架——建议现在按 N+1（最少 1 块/框架 Slot1 类型，多框架按每 3～4 台备 1）做 Last-Time-Buy 战略囤货。二手存量递减、价格年涨，晚三年可能三倍价还买到暗病（EEPROM 配置丢失常见）。新项目评估 3500 系统仍用 3500/22M；若整机迁新代 (3500 仍为主流 TSI，暂无替代) 则照常备。[请以 Bently Nevada PCN 为准]
Q3：3500/22M、3500/22（非 M）、3500/20 三者区别？能互替吗？
3500/22M：带 Transient Capture + 60ms Pre-trigger + 前置槽（可插 3500/62 继电器）→ 推荐现行标配。
3500/22（非 M）：有 Transient Capture 但 Pre-trigger 仅 10ms，无前置槽 → 3500/22M 可向下替它，反之前置槽功能丢失。
3500/20（Comm Gateway）：无瞬态捕获、无前置槽、早期纯串口—3500/22M 可替 3500/20（通常需重下 Rack Config 确认通信参数），但 3500/20 不能替 3500/22M（会丢瞬态且新版 RCS 可能拒认）。换件前确认旧板标签是 /22M /22 /20，采购认准 /22M
