描述
产品详情

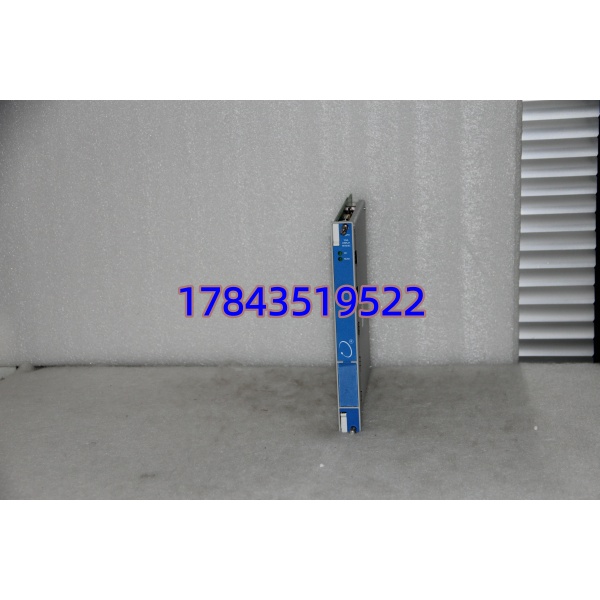

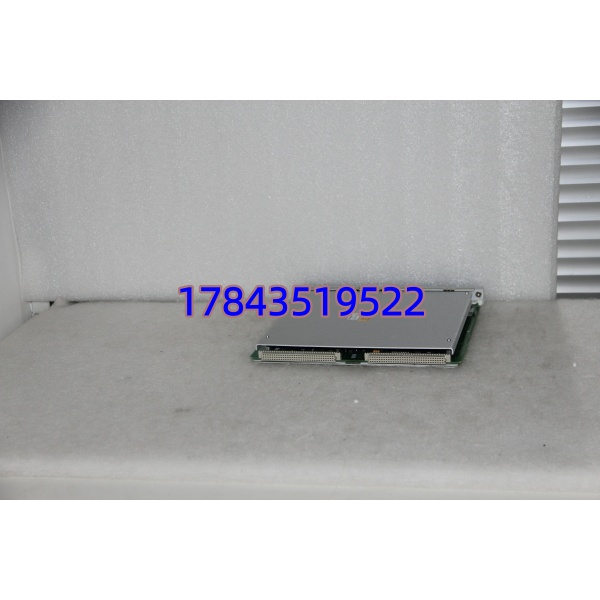

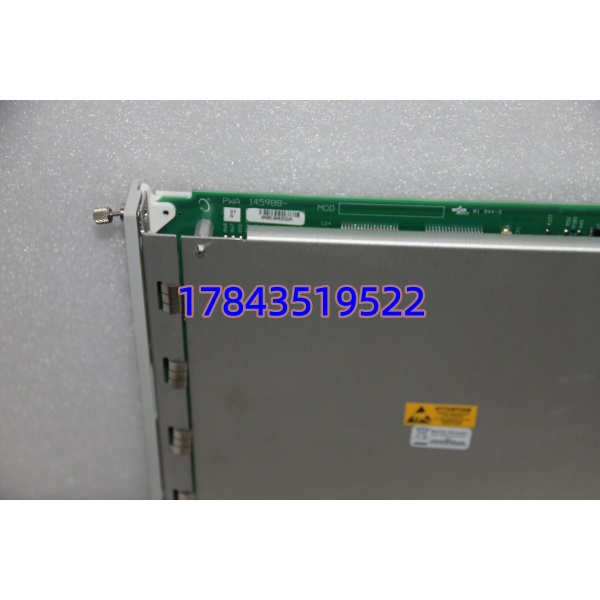

· 型号：3500/94（典型 PWA 145988-01，配套 I/O 模块 147663-01）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 机械保护 & 状态监测系统
规格参数
- 产品全称：3500/94 VGA Display Module（机架显示主模块）
- 适配机架：Bently Nevada 3500 全系列机架（Slot 1 通常为电源，Slot 2 起可装，通常紧邻 3500/22 TDI）
- 必备配套：需搭配 3500/22 Transient Data Interface（TDI）模块才能工作
- 显示接口：标配 15-pin VGA（DB-15 Female），分辨率 640×480（VESA标准）
- 显示能力：支持最多 9 页自定义画面（振动条形图、间隙电压、报警列表、模块状态等）
- 外部 I/O 模块：可选配 147663-01（键盘/触摸 I/O 接口模块）连接 VGA 显示器或触摸屏
- 供电方式：由 3500 机架背板经 3500/15 电源模块提供 24 VDC，典型功耗 ≤4.6 W
- 通信方式：3500 TriBus（机架内部背板总线），被动读取各监测模块数据
- 指示灯：Module OK LED（绿色=正常，熄灭/闪烁=故障）
- 工作温度：0℃ ~ +65℃（机架内环境温度）
- 存储温度：-40℃ ~ +85℃
- 湿度：5%~95% RH，非冷凝
- 认证标准：API 670、CE、cULus、IEC 61010-1
- 物理尺寸（模块本体）：约 241×24×199 mm（高×宽×深，单槽）
- 固件兼容：需与 3500/22 TDI 固件版本匹配，混用新版/旧版可能报 Config Mismatch（以原厂手册为准）
产品介绍
3500/94 是 Bently Nevada 3500 机械保护系统的 VGA 显示模块，插在机架 I/O 槽位，通过背板总线直接从 3500/22 TDI 读取所有监测卡（42M/53/33 等）的实时数据和报警状态，在本地 VGA 监视器上显示轴振、轴位移、键相、SOE 事件及机架 OK/Danger 状态。它本身不做信号调理，就是人机接口——省掉你抱着笔记本去现场插串口看数据的麻烦。
坦白讲，这块卡最大的工程意义是在没有 System 1 上位机的现场（海上平台、偏远压缩站），维护人员能直接在机柜旁接台普通 VGA 显示器看到哪路通道触发了 Danger 跳机。相比早期的 3500/93（LCD 小屏），94 支持更大尺寸外接显示器且画面更清晰，是目前 3500 系统在役机架最常用的本地 HMI 方案。原厂已标注该产品进入 Mature/Limited 阶段，新采购多数为备件更换或老系统增补。
应用场景与行业案例
现场最常见痛点：大机组跳机后 DCS 只收到一个笼统”TRIP”干接点，你去现场查 3500 机架——如果没装 3500/94 或 3500/22 Web 功能没开，只能笔记本连 RS-232 读 Rack Config 软件看哪个通道先报警。半夜两点在防爆区拉笔记本、找串口线、装驱动，够折腾。装了 3500/94，插台 VGA 屏立刻看 SOE 时序和通道越限值。
典型场景：
- 燃气轮机/汽轮发电机组（电厂）——API 670要求就地可读报警，94 满足本地 HMI 合规，不需开电脑
- 乙烯裂解气压缩机（石化）——多通道振动/轴位移同时显示，快速区分是轴承振动还是轴位移触发联锁
- 海上平台透平压缩机组——无上位机 System 1 的橇装机组，94+VGA 屏做唯一本地状态窗口
- LNG 接收站 BOG 压缩机——多机架并联时配合显示路由盒(149356-01)，单屏轮询查看 4 个机架
- 老旧 3500 系统改造——原只有 3500/93 小屏或纯 TDI，加装 94 提升本地可读性
真实案例：某炼化厂催化主风机 3500 机架半夜 Danger Trip，DCS 只显示”机组联锁”。原系统只有 3500/22 TDI 无显示模块，维护拿笔记本下现场发现串口线断针，折腾 40 分钟。后来借大修机会在每个关键机架补装 3500/94+VGA 防震屏，下次跳机班长看一眼屏幕就说”Bearing #2 Y 向 7.8 mil 越限先于 Danger”，直接锁定动平衡问题，省掉半班排查时间。老师傅原话：”早装这卡少挨工艺一顿骂。”
常见问题解答 (FAQ)
Q1：3500/94 支持热插拔吗？
技术上 3500 机架大多数 I/O 模块可在带电状态下插拔，但 3500/94 含显示总线握手——我建议机架断电或至少确认 3500/22 TDI 处于 Config/Run 稳定态再插拔。热插时若背板接触不良可能让 TDI 报 Module Fault，重新拔插通常能恢复，但别在机组运行高危期试。
Q2：3500/94 能替代 3500/93 或 3500/95 吗？
不能简单互换。3500/93 是小尺寸 LCD 面板模块，3500/94 是 VGA 输出需外接显示器，3500/95 是 System 1 PC 接口卡。三者功能不同、槽位兼容但固件/Rack Config 中类型须选对，乱换会报”Wrong Module Type”。
Q3：3500/94 停产了用什么替代？
原厂进入 Limited/Mature 阶段，新购以备件渠道为主。功能替代思路：①继续买二手/翻新 3500/94（验明原厂标签+序列号）；②用 3500/22M TDI with Enhanced Keying + System 1 软件远端查看代替本地显示；③部分项目改用 3500/92 或 3500/94 新版 P/N（如 145988-02）核对兼容性。具体以你机架 TDI 固件版本为准。
Q4：必须要配 3500/22 TDI 吗？自己单独插能用吗？
必须。3500/94 本身不处理 TriBus 协议，它通过背板向 3500/22（或 3500/20 老款）请求数据。无 TDI 或 TDI 未组态，94 前面板 OK LED 不亮，VGA 无信号输出。
Q5：如何鉴别翻新/打磨件？
重点看 PCB 丝印字体是否均匀、Bently Nevada 标签是否有 Baker Hughes 激光序列号、金手指磨损程度。劣质翻新件常在 VGA 输出芯片上动过——上电后显示器闪屏或无法识别 640×480 模式。有条件让供方提供 Rack Config 联机截图证明能读到模块 ID。
Q6：固件版本不匹配会怎样？怎么避免？
若 3500/94 内部固件与 3500/22 TDI 相差太大，Rack Configuration Software 下载配置时会报”Module Firmware Mismatch”或机架 Fault。解决：用 Bently Rack Config 工具先 Update Firmware（需原厂 .bin 文件），或买时要求供方按你 TDI 版本预刷。升级前务必备份机架配置。
