产品详情

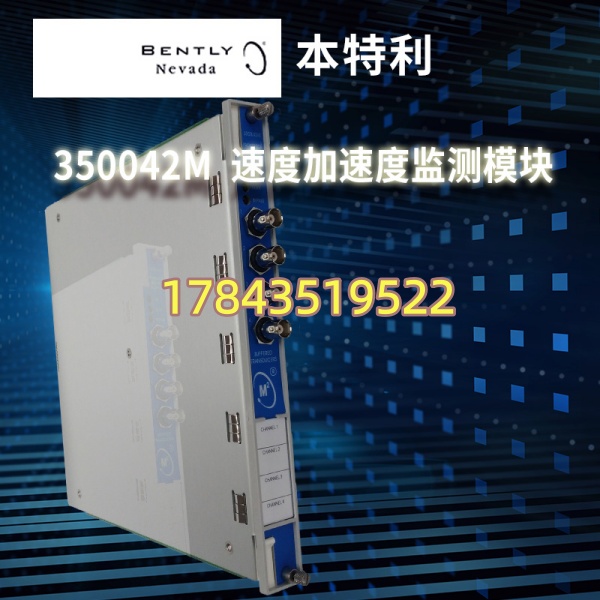

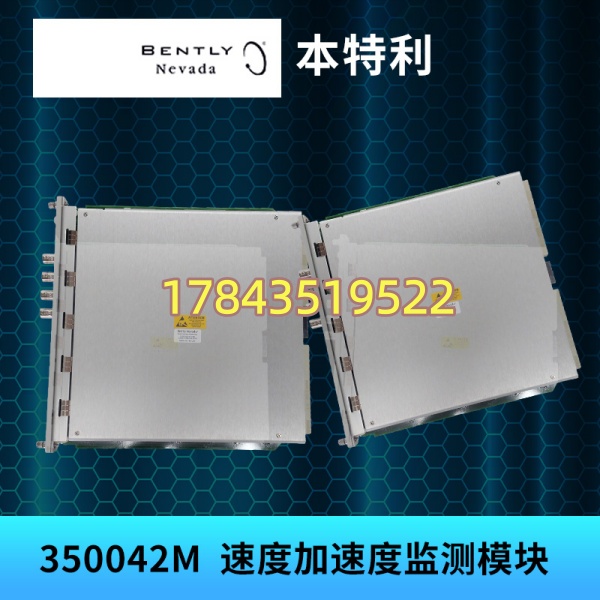

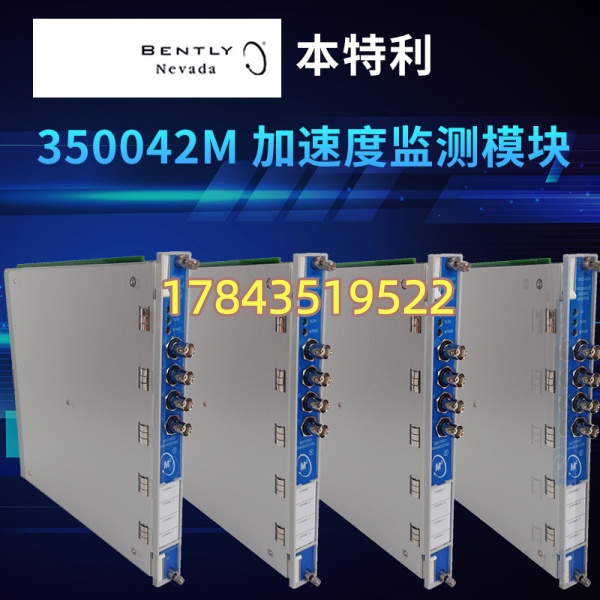

· 型号：3500/42M（订货后缀依配置，如 -1900-01-01-00-00 或 -33-01-00-00-00 等）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series Machinery Protection System — Monitor Module
规格参数
- 产品型号：3500/42M（前身 3500/42 已淘汰，42M 为现行/Legacy 过渡版，部分后缀新货紧张）
- 制造商：Bently Nevada（Baker Hughes Company）
- 适用框架：3500/05 系列机架（需配 3500/22M TDI 或 3500/20 RIM 作框架接口），Slot 占用 1 个 I/O 槽位
- 模块类型：4-Channel Vibration / Position / Acceleration Monitor Module（动态+静态组合）
- 每通道输入类型（软件可选）：①Eddy-current Probe（3300 系列 8mm/11mm Proximitor 前置器输出 -24V~+24V DC + AC)；②Seismic Velocity/Acceleration（Velomitor/CT8800 等 IEPE 型）；③Thrust Position / DC Gap 直接
- 通道数/配置：4 路独立可编程（可配为 X-Y 轴对、单径向、复合胀差等）
- 频带：0.5 Hz ～ 20 kHz（-3 dB 依滤波及传感器类型），动态信号带宽足够捕获 1X/2X/Sub 成分
- A/D 分辨率：16 bit 每通道，采样率典型 5.12 kHz/10.24 kHz 可设
- 报警/危险设定：每通道独立 Alert / Danger 两级定值（可与 3500/32M 继电器模块或 3500/33 逻辑配合驱动 Trip）
- 通信/组态：通过 3500/22M TDI 与 3500 Configuration Software (3500 Rack Configuration) 设置；支持 peer-to-peer 数据至 3500/92 通信网关(Modbus/TCP 或 OPC)
- Keyphasor 支持：可设 1~2 通道为 Keyphasor 输入（需配 3300/20 或独立 Keyphasor 模块提供 1 rpm 脉冲，42M 本身可软定义为接受 Keyphasor 信号——严格来说完整键相需框架内有 3500/25 Keyphasor 模块才做相位参考，42M 只处理幅值，请核对你们架构）
- 电源要求：由 3500 机架背板供给 +5 VDC / ±12 VDC（模块典型吸约 1.5~2.5 W）
- 指示 LED：OK（模块健康）、每通道 Tripped Alert/Danger（依组态显示通道报警状态）
- 认证：API 670第 5 版符合性声明；cULus / CE / ATEX/IECEx Class I Div 2 Grps A-D（依具体批次）
- 工作温度：0℃ ~ +65℃（存储 -40℃ ~ +85℃），5%~95% RH 无冷凝
- 物理尺寸：标准 3500 半高模块，约 160×30×230 mm（插深），重 ≈0.4 kg
- 生命周期状态：42M 目前 Baker Hughes 标 Mature，部分后缀交期拉长或要求 LTB；老 3500/42（非 M）完全 EOL，只流通二手——采购务必确认是 “/42M” 而非老 /42，两者固件和组态不兼容
产品介绍
现场实测发现，3500/42M 是 TSI 机柜里最容易被忽视的”静默哨兵”——它不直接跳机（Trip 靠继电器模块或 SIS 逻辑），但如果轴振数值飘或者通道死掉，DCS 趋势里转速/振动关联分析全歪，大机组状态监测中心直接给你打问号。在某个 600MW 汽机 TSI 改造碰过：老 3500/42（非 M）一通道 A/D 前端漂移，Bently 已 EOL 只能找 42M 替入——换上去组态软件需 Re-configure 槽位类型（从 “42” 改成 “42M”），Download 到框架后报警定值要重核，幸亏备份了 .rccf 文件没出岔子。
严格来说，42M 对老 3500/42 是向上兼容替换但需重下组态且确认框架内 3500/22M TDI 固件 ≥x.x（具体版看 Bently 3500 Compatibility Matrix），旧框架若还跑原始 3500/20 RIM 无 TDI 可能不完全支持某些新 42M 固件特性——这点原厂 ECN 有时含糊，建议插新卡前先在离线 Rack Config 软件里模拟换槽验证无报错再动。从 TCO 看，这卡单价中等但机组跳车间接损失极大，属于典型 ABC-A 关键件，多框架同种后缀可共享 1 件冷备，前提是你把组态文件（.rccf）连同报警设定值 Excel 表同步归档备份。
应用场景与库存策略
3500/42M 故障→对应轴承/轴振/瓦振通道无数据或数值失真，轻则状态监测盲区，重则若报警逻辑依赖它驱动继电器模块参与 Trip（部分老设计 42M→3500/32 继电器直接 Hard-wired Danger contact）会致保护拒动或误动。Bently 对该系列部分后缀供货收紧，二手市场翻新品常见问题是 EEPROM 配置区坏或输入运放老化零点漂移。
典型场景与备货建议：
- 300MW+/600MW 汽轮发电机组 TSI（X/Y 轴振 3300 8mm probe → 3500/42M）——影响轴振趋势+超速联判，建议 A 类关键件，多台机组同后缀共享 1 件中心库冷备（Buffer Stock），冷备前确认与现网框架 TDI 固件兼容并备份 .rccf 组态。
- 离心压缩机/烟气轮机（API 670保护，42M 配加速度 Seismic 通道监测壳体振）——非跳机但影响预测维修决策，划 B 类，签 VMI 让渠道保 1 件测试合格拆机/再制造件。
- 多套同代 3500 框架跨装置（均用同后缀 42M 且框架 TDI 固件一致）——确认组态模板可通用后 1 件冷备覆盖多柜，CMMS 建交叉覆盖关系防呆滞。
- 海外平台/偏远炼厂——物流 >3 周，建议在陆上基地仓存 1 件，到货插框架做通道模拟信号校验（毫伏级 AC 叠加 DC 间隙电压）确认 OK/Alert/Danger 动作点准确。
真实案例：
南方某 2×350MW CFB 电厂 #2 机 TSI 柜 3500/42M Ch.3（#4 瓦 Y 向轴振）突然指示 “-FL”（传感器开路仿真值），查现场探头及延伸电缆 OK，判定模块输入级老化。库房登记有”3500/42″老版备件——插上报框架 Incompatible Module Type，无法使用（老 /42 已 EOL 且不同固件）。等渠道调同后缀 42M-1900… 全新件加急隔日达，期间 #4 瓦 Y 向无轴振监视（X 向及其它瓦正常），按规程允许短时运行但取消自动平衡试验。事后按机架逐槽建 BOM，采购 2 件同后缀 42M 冷备入中心库，每年大修借停机窗口插空槽做模拟信号校验确认 Alert/Danger LED 动作，再没为这卡夜半接电话。教训浓缩一句：TSI 模块备件必须核对完整后缀和框架兼容性，老 /42 不等于 /42M，混买=浪费钱。
常见问题解答 (FAQ)
Q1：3500/42M 还在产吗？现在能买到什么状态？
A：Bently Nevada 将 3500/42M 列 Mature，常用后缀（如 -1900-01-01-00-00）常规分销多为 New Surplus 或 Bently Certified Refurbished（再制造件），个别冷门后缀已 NLA。建议立刻抄下现网机柜内 42M 标签完整型号含后缀及 Rev，只买完全匹配后缀——不同后缀 I/O 选项（是否有 Keyphasor 许可、通信协议）可能影响框架识别或组态校验，混用风险自担。
Q2：老 3500/42（非 M）能直接用 42M 替换吗？组态要改吗？
A：物理插槽兼容，但必须改 Rack Configuration：将原槽位类型从 “3500/42” 改为 “3500/42M”，重设通道类型（Proximitor/Seismic/Accel）和 Alert/Danger 值（软件通常保留旧数值但务必复核），Download 到框架。框架内需有 3500/22M TDI（Rev 较新）支持 42M 描述文件——若你们还用老 3500/20 RIM 无 TDI，先确认兼容性矩阵。换完做 Keyphasor 及通道模拟信号验证再投运。
Q3：采购二手/再制造件验收要点？
A：①要求卖家提供上电视频——插 3500 机架 PWR OK 绿灯亮、Configured 后各通道无 Fault，用校准源加 DC+AC 信号（如 9.5V DC + 100mV 7.87kHz AC 模拟 3300 8mm probe @ 200 mil gap）读回间隙/峰峰值误差 <±2%；②Alert/Danger 设值触发继电器模块或软报警确认动作；③查 Bently 原厂激光铭牌序列号清晰，Certified Refurb 应有 Baker Hughes 再制造标签含校准日期；④目检背板金手指无氧化发黑；我一般要求附 12mo DOA 保修。
Q4：3500/42M 需要单独备前置器（Proximitor）和延伸电缆吗？
A：强烈建议。3300 系列 8mm Proximitor（如 330180-50-05）及 5m/9m 延伸电缆是高频失效件（现场振动致接头微松、电缆老化），探头＋前置器＋延伸电缆建议按 N+1 成套备。42M 模块只负责信号处理，传感器链任一环断了轴振全丢。
Q5：冷备件怎么保管？组态文件备份注意啥？
A：放防静电袋＋干燥剂存 15~25℃ 库房（RH<60%），贴”入库日期/适配后缀/框架 TDI 最低固件版”。最重要的是同步备份 3500 Rack Configuration File (.rccf) 及导出的报警设定值表（Excel/PDF），每次组态变更后更新备份——换模块后 Download 要用，缺文件得手工重录报警值极易出错。
