描述
产品详情

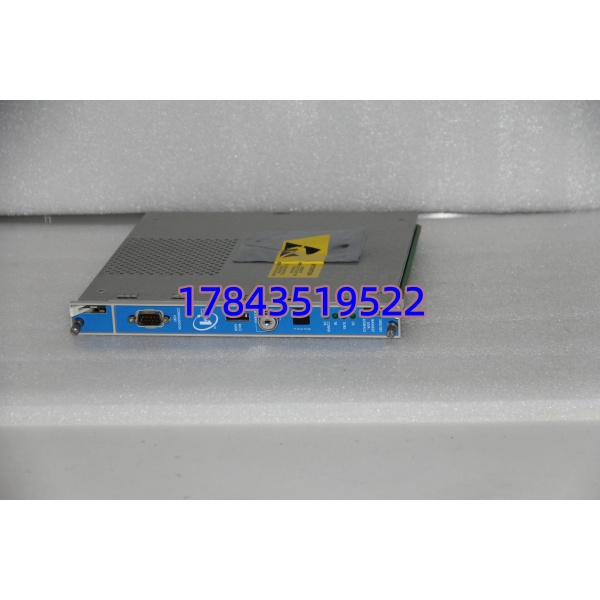

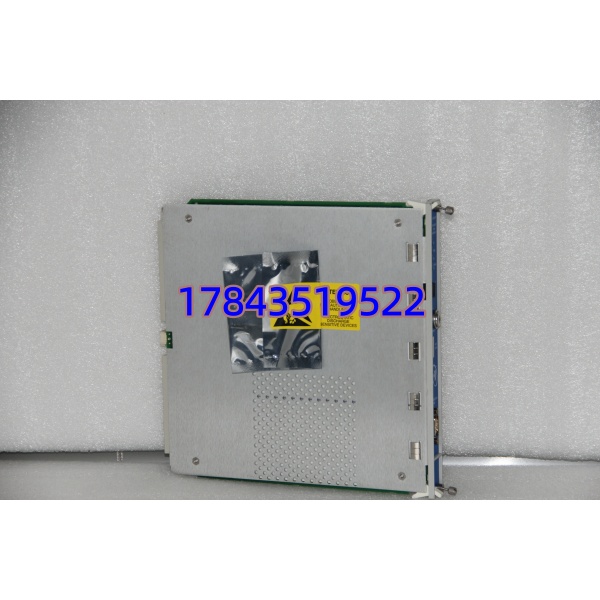

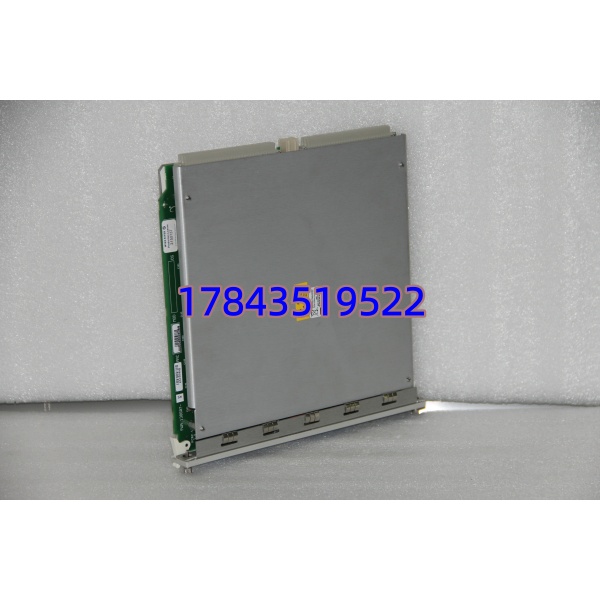

· 型号：3500/22M（常见完整订货 3500/22-01-01-00-00-00 = TDI w/ USB, Ext Reset, no Modbus）
· 品牌：Bently Nevada（Baker Hughes）— 早期英维思(Invensys)代理期产品俗称”英维思3500/22M”
· 系列：Bently Nevada 3500 Series — Transient Data Interface (TDI) Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整物料/配置号 | 例 3500/22-01-01-00-00-00（3500/22M TDI w/ USB Port, External Reset Option, No Modbus, No Relay Output） |
| 模块简称 | 3500/22M = 3500/22 with M options (USB + External Reset typically)，Base Type 3500/22 |
| 适用框架 | Bently Nevada 3500 Rack — 必须插 Slot 1（主 TDI），Slot 2 可选配第二块 TDI 做冗余(3500/22M×2) |
| 通信接口 | ① RS-232 DB9 隔离（至 PC / modem）② RS-485 half-duplex 隔离（多机架 Daisy Chain 至 AMS Gateway）③ Front USB Type-B（组态/调试优先口，取代旧并行口） |
| 外部复位 | 端子块提供 Ext Reset 输入 — 可远程触发框架软复位/RAM Clear（需安全评估） |
| 兼容框架电源 | 3500/05-01（-xx 系列）标准 24V DC 或 120/230V AC 框架电源 — 背板 5V 由框架供 |
| 背板电流消耗 | 典型 ≈0.3 A @5V DC（由 3500 框架背板供给） |
| 支持协议/软件 | Bently Nevada System 1 / AMS Machinery Health — 通过 3500/22M 轮询各 I/O 模块数据(静态+瞬态波形) |
| 状态指示 | OK LED(绿-模块初始化完且通信正常)、Tx/Rx LED(黄-串口活动)、USB Link LED |
| 配置方式 | 3500 Configuration Software (via USB or RS-232 from laptop)，需 .rck 框架文件 |
| 与早期 3500/20 关系 | 3500/20 是旧版 DDIU(Data Display & Interface Unit) — 3500/22M 替代其功能并加 USB/Reset；物理插槽兼容但固件不同 不可向下兼容配置文件，升 3500/22M 需用新版 Config Soft 重读框架(自动迁移多数设置) |
| 工作温度 | 0～+65℃（IEC 60721-3-3 Class 3K3），柜内建议 0～55℃ 保守 |
| 存储温度 | -40～+85℃ |
| 相对湿度 | 5%～95%（无凝露） |
| 认证 | ATEX / IECEx / CSA / CE / FM Class I Div 2（依具体 Option 版） |
| 生命周期状态 | Mature — 原厂在产但交期曾波动 8～18 周，早期 3500/22(无M) EOL 市面仅拆机 |
| 常见关联 | 3500/05 框架、3500/42M(振动监测)、3500/53(键相)、3500/45(推力/位置)、3500/92(Modbus TCP 网关 选配并用时 TDI 仍作主接口) |
产品介绍
现场实测发现，3500 保护框架最易被忽视的单点故障是 TDI 卡——某石化厂催化主风机 3500/42M 振动监测运行第十二年 3500/22M 的 USB 口通讯芯片热漂移致笔记本连不上做定期波形捕获，但框架 OK 灯仍绿、保护脱扣正常。(严格来说 3500/22M 与初代 3500/22(无M后缀) 物理插槽兼容但固件架构不同——老框架原配 3500/22 升 3500/22M 通常 Config Software 自动迁移参数，反过来老 3500/22 不识别 3500/22M-only 新固件特性，紧急抢修优先找 3500/22M 同型。) 它的价值不是保护动作本身而是数据采集与组态通道——TDI 坏 ≠ 跳机（保护 I/O 独立）但 = 无法联机做基线采集、无法远传 AMS 数据、无法改门槛值，大修时很被动。
从采购决策看，CRO 三要素：现网 3500 框架直接插（Slot1 主 TDI，Config Soft 读原 .rck 自动识别）、渠道有测好拆机件现货救急（原厂交期 8～18 周且早期 3500/22 EOL）、汽机/压缩机保护系统通常单 TDI 无冗余——按框架数 N+1 建冷备，特别提醒：3500 框架 Slot1 必须插 TDI(或冗余对)，全空 Slot1 框架不 Run——这点很多客户不知道。
替换与升级建议
✅ 直接替换（最小改动）
- 3500/22M 各 Option 变体互替（同 Base Type 3500/22M）：完全兼容同 3500 框架 Slot1，插进去上电 Framework 自动识别，连 Config Soft 读原 .rck 文件 Download 即 RUN。高版 PCB Rev 向下兼容老框架背板。
- 3500/22(初代无M) → 3500/22M 升级：物理插槽同，Config Software (v3.x+) Open Old Rack File → Auto Convert → Save As New — 参数大多自动迁移需核对 I/O 模块类型及通信口设定(USB 口新加)。属良性升级路径，老 3500/22 EOL 建议统一 LTB 囤 3500/22M。
⚠️ 软件兼容需注意（注意）
- 3500/22M → 初代 3500/22(老硬件) 反向替：若你新版 .rck 用了 3500/22M-only 特性(USB 口配置、ext reset 逻辑) 下载到老 3500/22 可能报 Incompatible — 紧急抢修优先找 3500/22M。老 3500/22 市面绝版，建议备件统一买 3500/22M。
- 3500/92(Modbus TCP Gateway) 不可替 TDI：3500/92 是独立通信网关并行用，不能取代 Slot1 必插 TDI 的要求——框架 Slot1 空或插 3500/92 直接 Not Allowed → Rack Fault。
❌ 硬件不兼容
- Triconex / Schneider Quantum CPU / 任何非 3500 系列模块：物理与背板完全不同不能入 3500 机架。
- Bently Nevada 3300 系列监测模块：3300 是独立老框架体系无 TDI 概念，不互通。
