描述
产品详情
· 型号：3500/45（例：3500/45-01-00 或 176449-04，以铭牌为准）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Machinery Protection System
规格参数
- 通道数：4通道（可成对编程，同一时间最多执行两种不同监测功能）
- 输入传感器类型：3300系列电涡流探头(Proximitor)、RPT旋转位置传感器、DC LVDT、AC LVDT、旋转电位计
- 可测参数：轴向（推力）位置、差胀（单斜面/双斜面/互补）、机壳膨胀（通常Ch3-4）、阀门位置
- 报警功能：每通道独立可编程 Alert（警告）和 Danger（危险）设定点，带延时及旁路
- 模拟输出：每通道 4–20mA 比例记录输出（负载 0–600Ω，需核对I/O模块型号）
- 供电方式：通过3500机架背板取电，标称 -24VDC（由3500/15电源模块提供）
- 功耗：典型 5.6W（电位计输入）～8.5W（AC LVDT输入），依I/O模块类型而定
- 精度：±0.25%～±1% FS（依传感器类型及组态），更新率 ≤100ms
- 工作温度：-30℃～+65℃（存储 -40℃～+85℃），湿度 ≤95% RH 非凝露

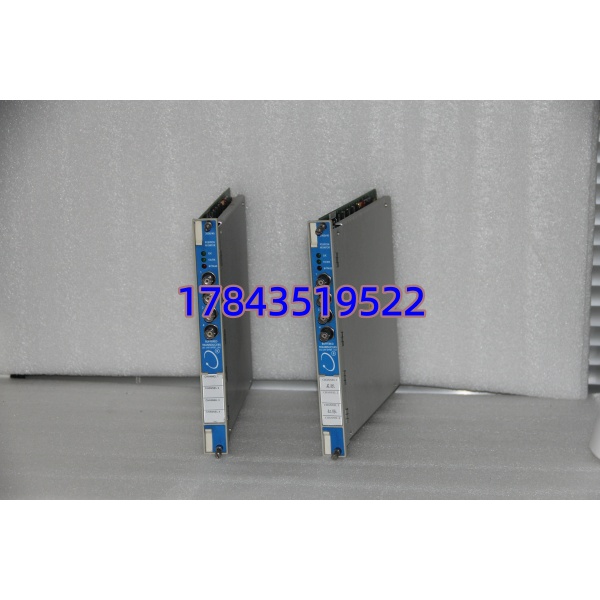

- 安装方式：插入3500机架监测器槽位，前面板 LED（OK/TX-RX/Bypass）
- 标准认证：符合 API 670 第四版，cULus/cNRTLus，部分选件有 ATEX/IECEx Zone 2
产品介绍

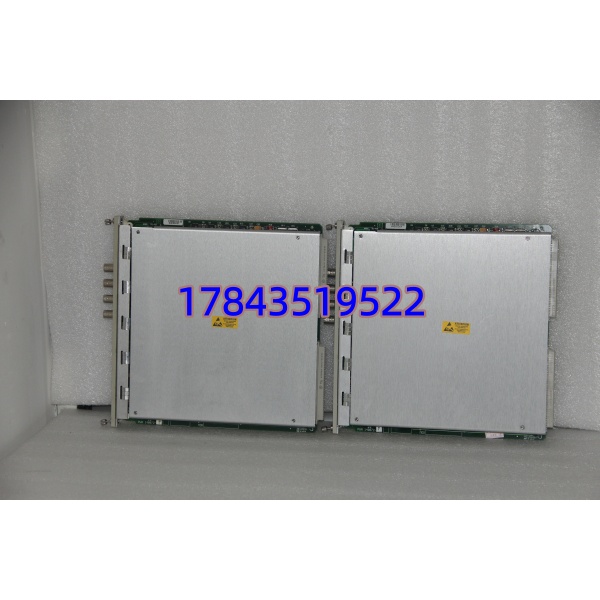

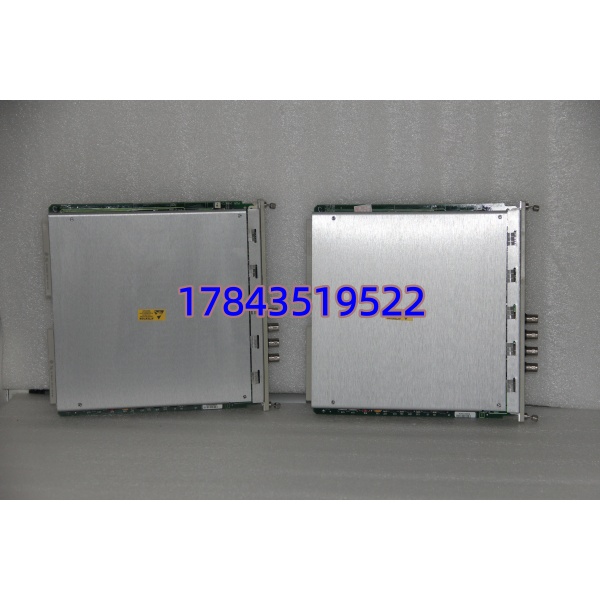

3500/45 是 Bently Nevada 3500 TSI 系统里的四通道位置监测模块，专门用来接电涡流探头、LVDT 或 RPT，实时算轴向位移、差胀、机壳膨胀和阀位。它靠机架背板与 RIM（3500/20）、继电器模块（3500/32/33）、通信模块（3500/92等）配合——自身不驱动跳闸继电器，报警经机架总线送继电器模块执行，这点跟独立保护器不一样，组态时要注意。
跟早期单功能差胀卡比，3500/45 最大好处是通道可软件组态，一对通道能改功能，现场改工况不用换硬件。我碰到过老厂差胀改轴向位移，只重刷 Configuration Software 就搞定，省了一块备件钱。需注意必须搭配正确的 I/O 端子模块（内部/外部接线、Proximitor/LVDT 类型要匹配订货号），买的时候别只看 3500/45 本身。
应用场景与行业案例
坦白讲，汽机推力瓦烧一次，损失够买一柜子 3500/45。这个模块解决的正是——轴向位移报警没及时触发导致转子碰缸、差胀超限没被监测引发大轴弯曲、停机时查不出旧值是否为误报这三件事。
典型场景：
- 火力/燃机电厂——蒸汽轮机、给水泵汽轮机轴向位移+差胀监测，API 670要求必配 TSI，3500/45 是标准选型
- 炼油/化肥——离心压缩机组推力位置监测，配合 3300XL 电涡流探头，耐 EMI 和温漂
- 大型电机/给水泵——机壳膨胀监测（Ch3-4 组态），补偿热膨胀引起的探头间隙变化
- 过程工业——调节阀阀位反馈（RPT或电位计输入），做阀位闭环校验
真实案例：
南方某 300MW 机组大修后试运，轴向位移偶尔闪 Alert 又恢复，运行怀疑探头。我到现场翻 3500 Rack Config，发现前任工程师把 3500/45 Ch1-2 组态成了差胀（老项目沿用），探头间隙电压根本不在轴向位置标定范围，报警点虚设。临时借了块同型号 3500/45（库房正好有备件），重配为 Thrust Position + Case Expansion，标定后报警消失，机组按时并网。事后客户把 3500/45 列入最低库存 A 类备件——这卡停机换只需几分钟，但缺一块就得押着机组降负荷等快递。
常见问题解答 (FAQ)
Q1：3500/45 支持热插拔吗？
支持。3500 系列监测模块可在机架带电时拔出或插入，但操作前确认机架已组态允许该槽位，插拔瞬间 OK LED 会闪烁属正常。注意——带电插拔不会丢程序（组态存于 RIM 的非易失存储器），但频繁热插拔加速背板金手指氧化，建议戴防静电手环。
Q2：3500/45 能单独驱动跳闸/停机继电器吗？
不能。报警逻辑在模块内判断，但 Danger 继电器输出须经 3500/32 或 3500/33 继电器模块执行硬接线跳闸，这是 3500 架构的安全设计。买备件时记得核对继电器模块槽位配置。
Q3：老款 3500 差胀卡（如 3500/40 某些版本）坏了能用 3500/45 直接替吗？
功能上 3500/45 向下兼容多数差胀/轴向位置应用，但 I/O 端子模块（半高小卡）型号不同，机架固件版本也有最低要求（RIM Rev.G+，Config Soft 2.41+ 建议）。替换前一定要核原系统机架配置，必要时联系 Bently 技术支持确认固件兼容性，避免插上去机架报 Config Mismatch。
Q4：如何辨别全新原装 vs 翻新/仿制？
看三点——①铭牌激光刻印清晰，Bently Nevada logo 有凹凸质感，序列号可在 Baker Hughes 系统追溯；②PCB 焊点均匀无补焊痕迹，金手指无发黑划痕；③随货有原厂 COC（Certificate of Compliance）或渠道可追溯单据。市面翻新件不少，关键机组不建议用不明来源的二手货。
Q5：I/O 模块（端子半卡）怎么选？原厂有几种？
常见有 01（内部端子 Proximitor/DC LVDT/RPT）、05（内部端子 AC LVDT）、02/06 对应外部端子排版本，另有带 Agency Approval 选项。必须与你接的传感器类型匹配——比如用 3300XL 探头就选含 Proximitor 激励的 I/O 模块，用 AC LVDT 则选 05/06，买错读不到正确值。
Q6：质保和测试一般怎么处理？
正规渠道全新件通常 12 个月质保。二手/拆机件建议要求卖家上 3500 机架做通道仿真测试（接模拟探头或校准信号，验证 4–20mA 输出和报警点触发），并保留测试截图。我一般让供应商先测好再发货，到货抽检 OK 灯和 Recorder 输出。
