描述
产品详情

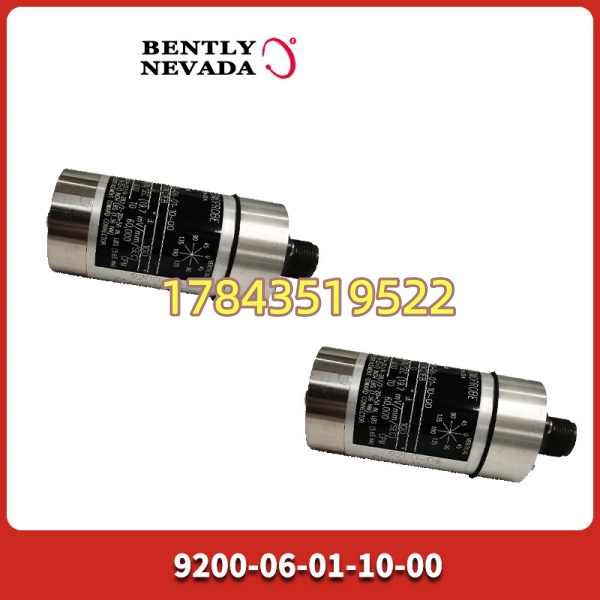

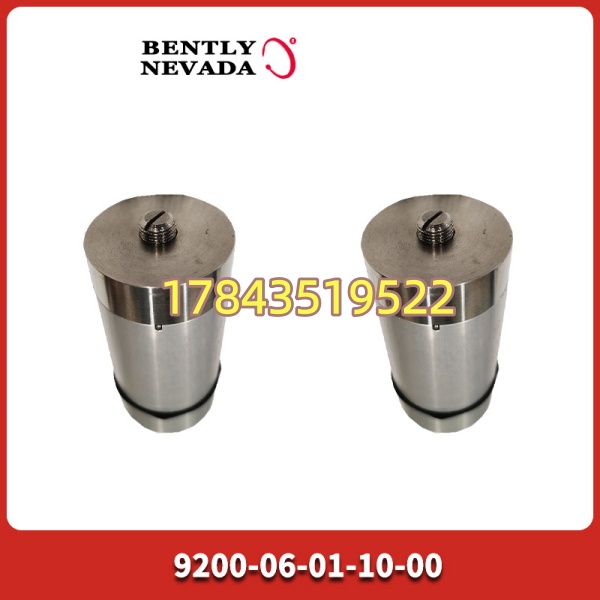

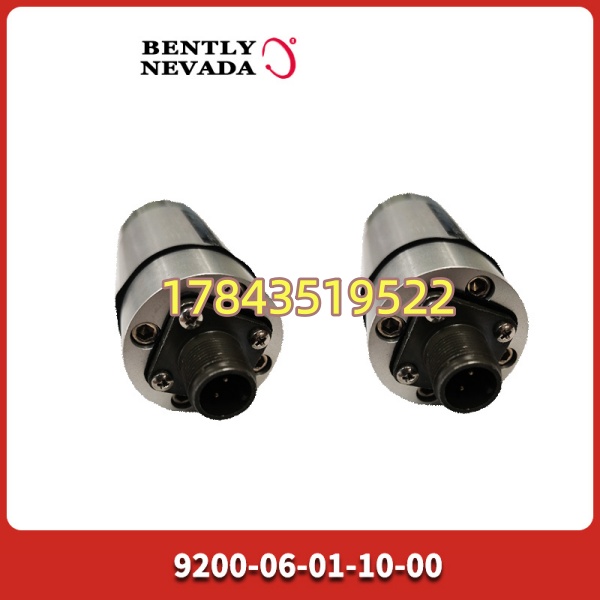

· 型号：9200-06-01-10-00
· 品牌：Bently Nevada（本特利 Nevada，现 Baker Hughes）
· 系列：9200 Seismoprobe® Series — Two-Wire Velocity Transducer
规格参数
- 原厂部件号：9200-06-01-10-00
- 传感器类型：两线制动圈式惯性速度传感器（Seismoprobe Velocity Transducer）
- 测量物理量：机壳/轴承座绝对振动速度（相对自由空间），输出正比于振动速度的电压
- 敏感元件：永磁动圈（Moving-Coil），无需外部供电
- 灵敏度：20 mV/mm/s（500 mV/in/s）±5%，校准负载 10 kΩ 跨端子 A-B，校准角 0°±100°
- 灵敏度温度系数：0.2 %/℃
- 速度量程：25 mm/s（1 in/s）零至峰值 @100Hz、22℃、10kΩ负载
- 最大位移（峰峰值）：2.54 mm（0.100 in）P-P
- 线圈电阻：1.25 kΩ ±5%
- 锁定线圈电感：典型 125 mH
- 频率响应：10 Hz（600 cpm，选项06）～1 kHz（60,000 cpm），+0/-3 dB
- 横向灵敏度：最大 ±10%（典型优于 ±5%）
- 输出负载要求：标称 10 kΩ（可接 Bently Nevada 3300/3500 监测器或 VDC 如 9513）
- 安装方式：顶部端子盒（选项01），圆形基座带 M10×1 安装螺柱（选项10），推荐安装扭矩 5.6～6.8 N·m
- 壳体材质：阳极氧化铝（Anodized Aluminum），丁腈橡胶密封圈
- 工作温度：-29℃～+121℃（-20℉～+250℉）
- 存储温度：-29℃～+250℃（干态）
- 相对湿度：95% 非冷凝；带一体化电缆时可在不浸没工况下承受100%RH
- 抗冲击：50 g 峰值最大加速度
- 推荐最大引线长度：305 m（1000 ft，频率衰减需评估）
- 尺寸（约）：Φ41 mm × H 102 mm（依端子盒形式略有差异）
- 重量：约 0.30 kg
- 认证选项：00 = 无防爆/机构认证（本型号为标准工业版）
- 配套设备：可配 Bently Nevada 9513 / 46687 速度-位移转换器(VDC)作信号调理
产品介绍
（A 场景痛点）某个项目里给汽机辅机#2 循环水泵做振动普查，便携式测振仪接的是本特利 9200 系列——新同事误把它当 IEPE 加速计去找 +24V 供电，当然没信号，白白浪费半小时。这就是 9200 的核心差异：它是无源动圈传感器，线圈切割磁感线自己发电，灵敏度 20mV/mm/s，直接并 10kΩ 负载读电压就行，不需要 TEDS 也不需要恒流源。（严格来说它不适合做高频 >1kHz 或超低频 <5Hz 精密测量，那种场合要换本特利 330500 系列加速计+前置器。）选型码含义在此型号是：06=0°±100°校准角/10Hz 低频截止，01=顶部接线盒无自带缆，10=M10×1 圆形基座螺柱，00=无机构认证。
从供应链看 Bently Nevada 9200 系列仍正常供货但交期受全球物流影响（6-12 周），渠道全新带原厂校准卡的比拆机件贵但值得——振动传感器这种”计量类”备件，标定曲线丢了等于盲测。按 ABC 分类归 B 类（非跳车节点但影响预测性维护 PdM 数据完整性），多点关键机组建议按 C/B 类每 3-5 台同类设备备 1 件，或全厂设共享池。注意：若贵厂有 ATEX Zone 1 区域安装需求须选带 CSA/IECEx 后缀的 9200 变体，本型号 00 后缀仅适用于 Safe Area。
应用场景与库存策略
大型旋转机械（给水泵、引风机、压缩机、汽机轴承座）的机壳振动超限是早期不对中/松动/磨损信号——9200 传感器一旦失效或灵敏度漂移，3500 框架”机壳振动通道”变坏值或超量程报警，虽然不触发机组跳闸但让状态监测（PdM）成睁眼瞎，失去提前排障窗口。原厂新件交期可控但渠道偶有无校准卡的拆机件混入，采购要盯紧。
- 火电/核电/联合循环电厂辅机（给水泵组、引/送风机、循环水泵轴承座）→ 9200 测机壳绝对振动送 3500 框架 Ch.1～Ch.4 → 失效仅影响状态监测不跳机但丢失趋势预警 → 建议按 B/C 类备件每 3-5 台同类机组设备备 1 件冷备（或全厂设共享池≥2 件），保存时连同原厂标定卡片归档。
- 石化/炼油压缩机组及往复机辅助测点（机身/十字头滑道振动监测）→ 环境多油污腐蚀 → 建议选带铠装一体化电缆版本（9200-06-05-10-00 等），若无原需自行配耐高温屏蔽双绞线并做好防水接头。
- 便携式巡检测振应用（配合 Bently Nevada TK-3 或第三方测振仪）→ 无需电源即插即用 → 建议仪表班备 1-2 件轮换校验用。
真实案例：北方某 300MW 自备电厂 2021 年秋检发现 #3 给水泵驱动端 3500 报”Seismo Channel Invalid”，查为 9200-06-01-10-00 线圈引线根部因长期微振疲劳断线（原安装未留应力释放环）。库房无备件等渠道调货 5 天，期间该泵退出 PdM 监测靠人工手持测振仪每班两次替代。换完后按我建议对全厂同类泵组 9200 传感器检查引线弯曲半径并绑扎固定，同时按 B 类设 2 件厂级共享冷备——今年邻泵传感器灵敏度漂移（标定偏差 >8%），提前更换未影响趋势判读。
常见问题解答 (FAQ)
Q1：9200-06-01-10-00 带自带连接电缆吗？要和监测器用什么线？
选项 01 是顶部端子盒不带一体化电缆，需自配屏蔽双绞线（Bently Nevada 推荐 9571 型或同等，最长 305m）。接 3500 框架时接至 3300/3500 振动监测模块对应端子，负载端并 10kΩ 标定电阻读电压——千万别并 +24V 供电，它不是 IEPE 传感器会烧不了但读不到数。
Q2：这个型号需不需要外接电源？和加速度+前置器方案啥区别？
不需要，动圈自发电。区别主要是频带和安装——9200 覆盖 10Hz～1kHz 适合机壳速度测量（ISO 10816推荐），低于 10Hz 或需高频轴承 GSE 分析要换 330500 系列加速度+3300 前置器。现场常见误区是把二者混用导致频率响应不符 ISO 标准。
Q3：M10×1 螺柱和我现装 1/4-20 UNC 底座能互换吗？
不能直接旋入——M10×1 公制细牙与 1/4-20 UNC 英制不兼容。（自我纠正）部分老美系机组原装可能是 9200-06-01-01-00 带 1/4-20 UNC 螺柱，换本型号需确认测点基座螺纹或加工转接衬套，采购前务必核对现装实物螺纹规格。
Q4：二手/拆机件怎么判断还能用？
要求卖家提供：① 线圈电阻 1.25kΩ±5% 万用表测量值 ② 轻敲击外壳用毫伏表/示波器看到感应电压（验证动圈未断路）③ 原厂标定卡片（如有）。拒收引线根部氧化发黑、壳体磕碰致内磁路偏移嫌疑件——灵敏度漂移肉眼看不出，没标定卡不建议用于正式监测点。
