产品详情

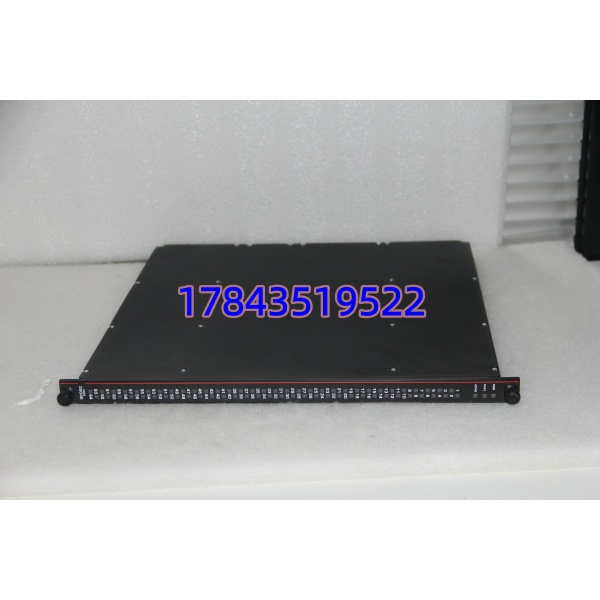

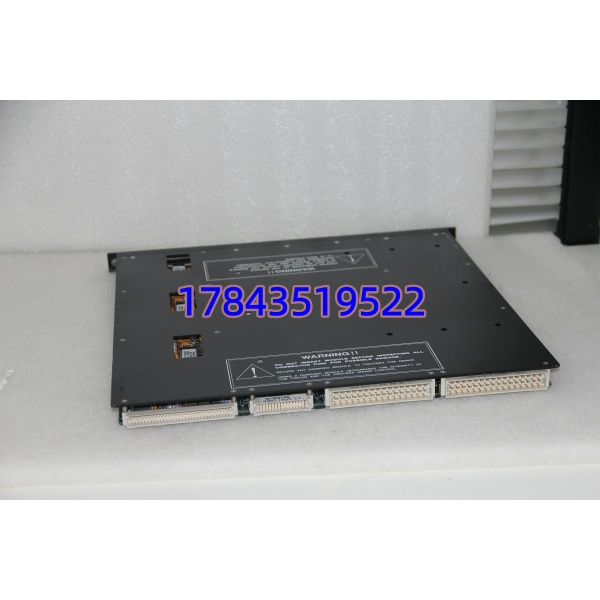

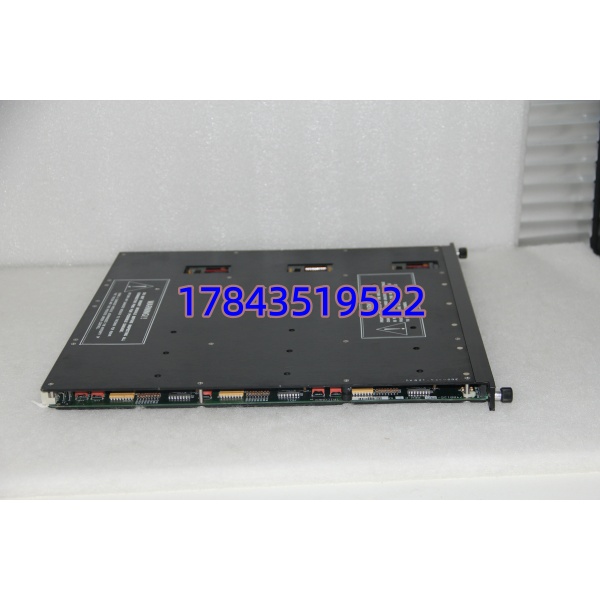

· 型号：3500/15（Bently Nevada 3500 Series Power Supply Module，常见部件号 125840-01 / 133388-02 / 127610-01，后缀区分 AC/DC/HV/LV）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Machinery Protection System
规格参数
- 模块类型：3500 机架电源模块（安装于机架左侧专用电源槽位，Slot 0 及 Slot 1）
- 订货选项（需核对后缀）：
· 高压交流版（如 125840-01）：输入 175–264 VAC 47–63 Hz 或 220–350 VDC
· 低压交流/直流版（如 133388-02）：输入 88–132 VAC 47–63 Hz 或 20–30 VDC（24VDC 典型）
· 通用宽压版（如 127610-01）：输入 85–264 VAC 或 100–370 VDC（依具体 Rev）
- 输出供电方式：通过机架背板分配，为所有 3500 I/O 模块、框架接口及本特利电涡流探头供电
- 输出总功率：典型约 200 W（依具体型号版本，以手册为准）
- 冗余配置：支持双电源 N+1 冗余，主备自动负载均流，故障切换无中断
- 热插拔：支持，运行中可直接插拔更换，新模块上电自动同步
- 保护功能：过压保护(OVP)、过流保护(OCP)、短路保护(SCP)、过温保护(OTP)
- 前面板指示：PWR OK（绿）、FAULT（红）LED，状态可经背板上报框架接口模块
- 功耗（自身）：<10 W 典型
- 工作环境温度：-30 ℃ ～ +65 ℃（依版本 -20～+60℃ 或 -40～+70℃，需核对具体部件号）
- 存储温度：-40 ℃ ～ +85 ℃
- 相对湿度：5%～95% RH（非冷凝）
- 认证标准：UL、CSA、CE、IEC 61010、IEC 61326，符合 API 670 TSI 系统要求
- 物理尺寸：标准 3500 机架左侧插入式，约 半高 × 深度适配机架（具体 mm 需核对手册）
产品介绍
3500/15 是 Bently Nevada 3500 监测机架的供电力源模块，装在机架最左侧专用槽位。它把现场提供的工业交流电或直流电转换成机架背板所需干净稳压直流，后面所有振动/位移/转速卡、框架接口模块和本特利探头全靠它喂电。双电源插槽允许并排插两块 3500/15 做 1+1 冗余——主电源故障或计划更换时备用无缝接管，系统不重启不掉数据。
和随便找个开关电源外置给机架供电不同，3500/15 是原厂背板耦合设计，有过载诊断和状态上报功能，能与 System 1 或 DCS 联动做电源健康监视。坦白讲，我见过因用第三方电源纹波大导致 3300XL 探头间隙电压漂移的怪事，换回原厂 3500/15 后读数立刻稳定。关键机组保护系统不建议省这颗钱。
应用场景与行业案例
痛点切入
凌晨两点汽机 TSI 机架突然失电——查出来是老外置开关电源风扇卡死过热保护。3500 整套振动监测全掉线，ETS 超速保护逻辑虽由硬接线继电器保持但失去监视报警，运行打缺陷单。要是用双 3500/15 冗余，单模块挂了根本不触发切换事件，中控最多收到一条”Power B Fault”提示。
典型场景
- 火电厂/燃机电厂 — 汽轮机、给水泵汽轮机 3500 TSI 机架供电，双 3500/15 冗余保证保护系统 7×24 在线，API 670推荐做法
- 炼化/化肥 — 离心压缩机机组监测机架，现场常有 125VDC 或 220VAC 供电，3500/15 各版本匹配无需外加变换器
- 海上平台 — 空间紧凑，热插拔更换不停机，减少维护窗口，满足平台高可用要求
- 大型电机/风机群 — 多机架并柜时统一用 3500/15 交流版，减少外部配电复杂度
真实案例
某沿海电厂 #3 机 3500 机架原配单电源，大修后发现电源风扇异响想换。停机窗口只有 4 小时，若断电换电源整个 TSI 要重新初始化影响开机节点。采购临时调了一块同型号 3500/15 插进冗余槽先上电均流验证 OK，再拔旧模块——全程机组保护未中断，仪控班长说”早该按双电源配，这几百刀省出两小时工期”。
常见问题解答 (FAQ)
Q1：3500/15 支持热插拔吗？操作有什么讲究？
支持。先确认机架已有一块电源正常工作（或双电源均 OK），直接拔出故障模块，插入新模块。新模块 PWR OK 绿灯亮即投入。拔插时戴防静电手环，注意不要同时拔出唯一工作的那块电源——那是唯一会让机架掉电的操作。
Q2：AC 版和 DC 版能混插做冗余吗？
不建议。同一机架内两只 3500/15 应同为 AC 输入版或同为 DC 输入版且输入电压等级一致，确保负载均流逻辑正常。混插可能导致其中一块提前限流或告警。
Q3：如何判断我该买哪个部件号/后缀？
看现有机架铭牌或拆下旧模块看激光刻字 Part No.（如 125840-01 = 高压 AC 版，133388-02 = 24VDC 版）。不确定时拍照片给供应商核对，买错插不进或上电报错。
Q4：换上新电源后 FAULT 灯红是什么原因？
常见三种：①输入电压不在该版本允许范围（如给 AC 版供 24VDC）；②背板连接器未完插到底（导轨卡扣没锁）；③模块 Rev 与机架固件兼容性问题（极少但存在，需核对固件版本）。先查输入电压和插装到位。
Q5：二手/拆机件怎么鉴别？
看风扇叶片无积灰变形（AC版有风扇，DC版通常无），端子螺丝无压痕说明没上过电，金手指无氧化发黑，上机架后能读到序列号且 LED 行为符合手册描述。特别留意标签是否为后期重打，低价无序列号照片的多为拼件。
Q6：3500/15 坏了会影响监测数据和跳闸继电器吗？
如果是单电源配置——会，整机掉电后所有 I/O 模块失电，继电器失励（通常设计为失电导向安全侧触发 ETS，但监视功能全丢）。双冗余配置下一台故障无影响，另一台独立承担全载。这也是为什么标准做法至少配双电源。
