描述
产品详情

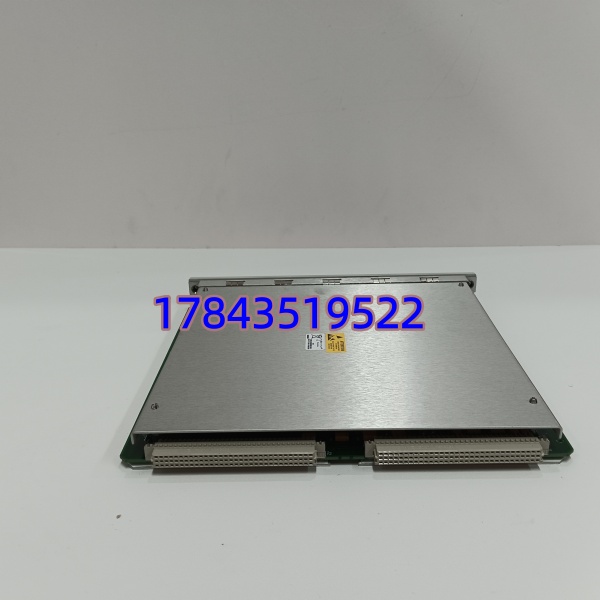

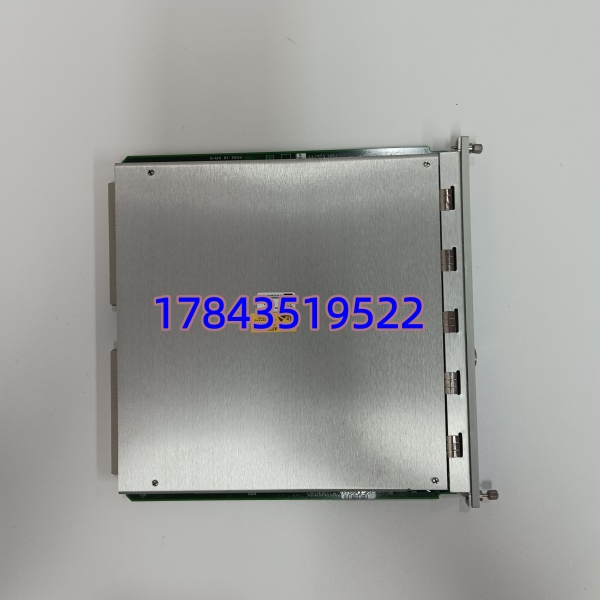

· 型号：3500/20（订货类型 350020-xx-xx…，常见 350020-01-00-00-00-00-00）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series（配合 3500/15 双电源、3500/42M 振动/轴位移、3500/32M 继电器等）
规格参数
- 模块类型：Rack Interface Module（RIM），Slot 2 专用
- 标准订货 MLFB 示例：350020-01-00-00-00-00-00 = 3500/20, Std Temp, RS-232 + RS-485, No TriBus, No Modbus, No Option
- 插槽位置：必须插框架 Slot 2（Slot 1 为 3500/15 电源模块），不可用于 I/O 槽位
- 通信接口：1× RS-232（9-pin D-sub DCE，连 PG/笔记本跑 Rack Configuration Software RCS）；1× RS-485（端子排，多点联网至 AMS 机械健康管理站或 DCS 网关）
- 扩展通信（依 Option）：3500/22M(瞬态数据接口 TDI) 或 3500/25 Keyphasor 可替部分 RIM 功能——3500/20 是基础版 RIM，无内置 Compact Flash 大容量事件记录（3500/22M TDI 有）
- 逻辑功能：支持 Trip Multiply（使能/禁止表决逻辑）、框架 I/O 模块健康监控与表决、报警/停机通道逻辑协调（与 RCS 中定义的 AND/OR 一致）
- 配置存储：内置非易失存储保存 Rack Configuration（I/O Map、继电器逻辑、报警设定点），掉电保持

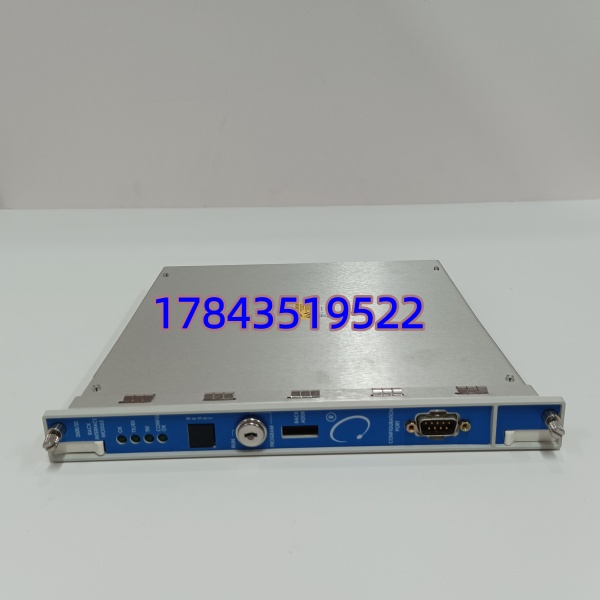

- 状态指示：前端 LED（Power / Com / Config / Trip Multiply / Fault）
- 供电：3500 框架背板总线取电（典型功耗 ≤4 W）
- 安装：插卡式，支持在线热插拔更换（框架运行态下单 RIM 可更换——注意 Trip Multiply 状态）
- 配套软件：Bently Nevada Rack Configuration Software (RCS) v.xx，通过 RS-232 下装/上载配置
- 工作环境：0℃～+65℃（标准工业），5%–95% RH 无凝露
- 物理：标准 3500 单槽宽（≈25mm）/ ≈0.2 kg
产品介绍
现场实测发现——某炼化厂 3500 框架年检做 RCS 联机时发现无法”Upload Configuration from Rack”，报”RIM Not Responding”，量 RS-232 口信号正常但 RIM 内部 UART 芯片老化（板龄 17 年），换新后通。3500/20 就是框架的”管家”：它不参与振动算法但管着整框组态下载、Trip Multiply 使能逻辑和与 AMS 通信链路——RIM 挂了虽然 I/O 模块可能继续独立表决输出（停机继电器仍动作），但你失去远程监视、组态修改能力和 Trip Multiply 控制（部分装置要求 Multiply Enable 来自 RIM 状态），年检时无法上载最新参数做比对。
从库存经理角度说句实话：3500/20 仍属 3500 主力在产件但交期偶波动（6–12 周），市面 NOS 与新件并存。建议按每套独立 3500 框架备 ≥1 件冷备（Buffer Stock），多框架同型 N+1 合并池；特别注意——RIM 内存储框架 Config，换新后必须用 RCS 从备份文件 Re-Download（或 Upload from 好框架 Clone 再 Download），不能像继电器模块即插即用。
应用场景与库存策略
3500/20 RIM 故障表现：RCS 无法连接框架、Trip Multiply 功能不可用（若工艺要求软闭锁）、框架报”RIM Communication Lost”但 I/O 模块可能仍独立运行——最坏情况是年检/改造时无法修改报警设定值或读取最新配置比对。它是 Slot 2 专用，非 I/O 模块可替。
- 石化/发电/压缩机组 3500 机械保护框架（每框架 1 片 RIM）：建议每面独立框架备 1 件冷备件密封存放，标签注明完整 350020-xx-xx Config Code 及原机 RCS 备份文件名(.rck)；多框架 N+1 合并备件池。
- TMR / 双重框架或关键机组：按全厂 N+1 谈供应商寄售代管降资金占用；更换时注意 RIM Slot 固定为 #2。
- 3500/20 vs 3500/22M(TDI) 混用禁忌：现装 3500/20 机架不能随便换 3500/22M 除非：① 工程文件 I/O Definition 已按 3500/22M 重配 ② 购对应 Option（CF卡/TDI license）③ 现场接受 TDI 功能——反之 22M 机架不能降配换 20（丢 TDI）。备件优先找与原机完全相同 350020-xx-xx。
- 停产过渡期提示：3500 系列主线仍供货但部分 Option 可能 Limited——关注 Baker Hughes PCN，若确认特定 rev EOL 按剩余寿命×年失效×安全系数 2 适量囤；RIM 价格适中建议早备（比 IGCT 便宜多但常被遗忘致急单无货）。
真实案例：沿海某 LNG 接收站压缩机组 Bently 3500 框架（单框架配置），大修后做 RCS 联机备份时发现笔记本无法识别 RIM——3500/20 板载 RS-232 接口芯片温漂致波特率偏移，换新后通信恢复。库房按建议备了一件 350020-01-00… 冷备（与现装 Config 同），断电拔旧 RIM→插新→RCS → Download Config from File（事先受控备份 .rck）→Verify I/O Map → 正常，全程 10 分钟未影响置换节点。若等调货或误购 3500/22M（不兼容原 RCS 工程未改）将延误年检——事后将 3500/20+3500/32M+125720-01列入 ABC-A，强制每框架 1 件 RIM 冷备并要求每次改动后 RCS Upload & 版本归档。
