产品详情

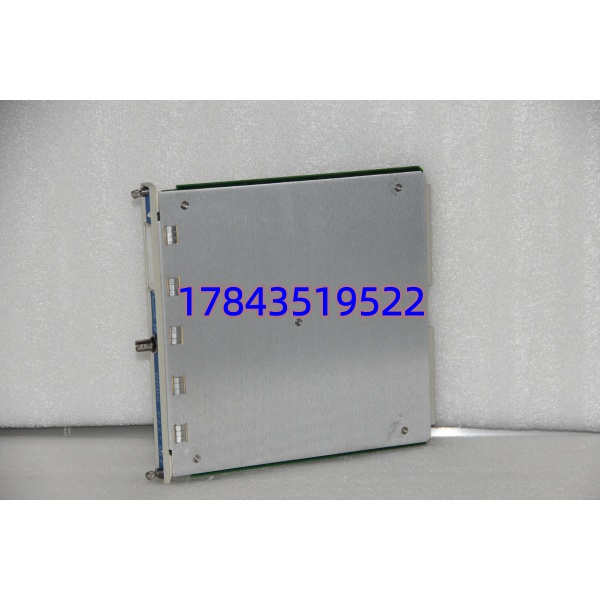

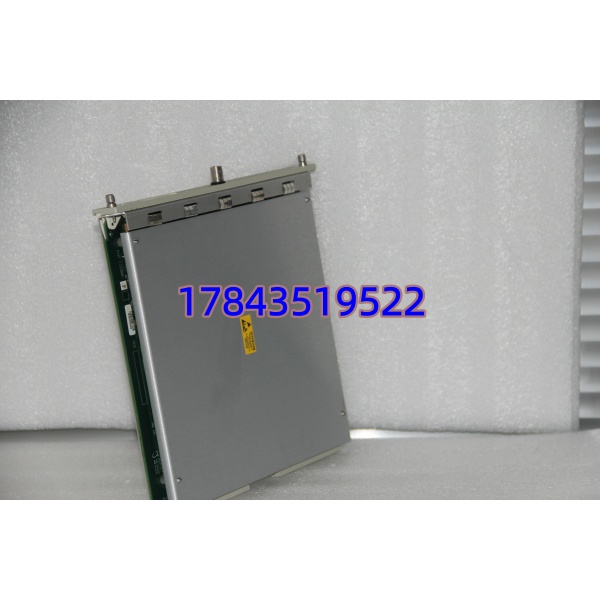

· 型号：3500/53（典型后缀 -01-00、-02-00、-03-00 对应通道/表决配置，部件号 133388-01 + I/O 板 133396-01）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 机械保护系统（TSI）
规格参数
- 产品类型：电子超速检测模块（Overspeed Monitor）
- 输入通道：1/2/3 通道可选（依 3500/53-0x-0x 后缀，单/双/三通道配置）
- 兼容传感器：3300 系列电涡流探头（Proximitor®）、7200 系列涡流探头、磁阻式速度传感器（MPU）
- 输入信号范围：+10.0 V ～ -24.0 V（需核对原厂手册具体配置）
- 输入阻抗：20 kΩ（典型）
- 转速测量范围：0 ～ 99,999 rpm（最大输入频率 20 kHz，精度 ±0.1% FS 或 ±1 rpm @100–10,000 rpm）
- 报警/危险设定：可软件组态 Alert（报警）及 Danger（超速跳闸）阈值，含零转速（Zero Speed）及信号丢失（LOS）检测
- 继电器输出：每模块 2～4 路 SPDT（Form C），环氧树脂密封，触点容量典型 2 A @30 VDC / 250 VAC（感性负载建议降额）
- 表决逻辑：支持 1oo1、1oo2、2oo2、2oo3 配置（多模块相邻槽位组态）
- 记录仪输出：4–20 mA 比例输出（对应满量程转速）

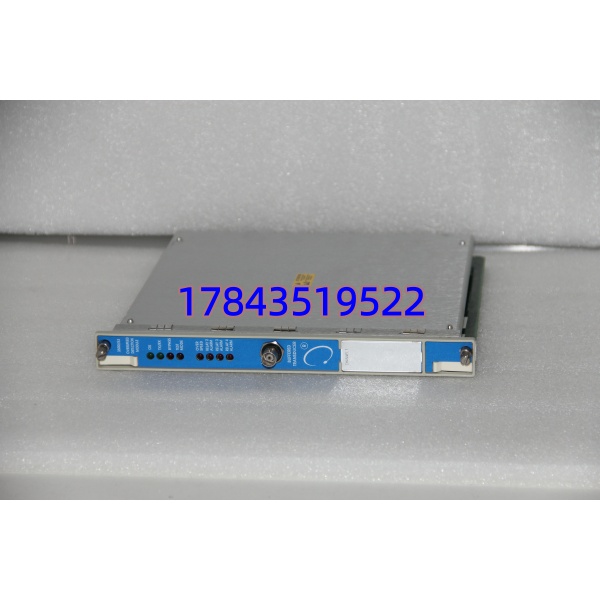

- 前面板指示：OK、TX/RX、Bypass、Test、Alarm/Danger LED 及缓冲（Buffer）测试点
- 安装方式：插入 3500 机架 Slot 2–15，需机架配置 3500/15 电源 + 3500/20 或 3500/22M 框架接口
- 工作环境：-30 ℃ ～ +65 ℃，5–95% RH 无冷凝
- 认证标准：CE、UL、CSA、ATEX Zone 2（依选项），符合 API 670 / API 612，可满足 IEC 61508SIL 2/3（需系统架构确认）
产品介绍
3500/53 是 Bently Nevada 3500 TSI 系统中专门负责转速监测和超速保护的智能模块。它直接接收轴端齿轮盘或键相探头的脉冲信号，内部做数字滤波和实时转速计算，一旦超过组态的报警或危险阈值，立刻驱动本地硬件继电器切断燃料/进气阀或触发 ETS 跳闸回路——不依赖通信总线，这是它和单纯把转速送 DCS 的本质区别。
相比普通转速表，3500/53 的优势是可多模块组 2oo3 表决逻辑来抑制单传感器故障导致的误动或拒动，且每块卡有独立缓冲输出和 LED 诊断，现场排查快。坦白讲，在 API 612/670 要求的汽轮机和离心压缩机上，这是目前行业默认的解法，很少有同级竞品能做到同等成熟度和备件生态。
应用场景与行业案例
痛点切入
我在现场见过新机组试车时磁电探头断线没被检出，3500/53 开了 LOS（Loss of Signal）检测直接闭锁启动——要是靠 DCS 算转速再跳 ESD，探头线松了 DCS 还显示”正常低速”，真超速就飞车了。另一常见痛点是单通道误跳闸导致非计划停机，3500/53 组 2oo3 后单一探头故障不影响保护动作也不乱跳。
典型场景
- 火力/燃机发电厂 — 汽轮机、给水泵汽轮机 ETS 超速保护（API 612强制要求独立超速检测，3500/53 可直接驱动跳闸继电器）
- 炼油/化肥 — 离心压缩机（API 617），高温高压机组用 3300XL 涡流探头 + 3500/53 做 2oo3 表决，抗电磁干扰优于普通转速模块
- 海上平台/长输压气站 — 燃气轮机驱动压缩机组，模块宽温及本安认证选项适配 Class I Div 2 区域
- 大型发电机组 — 发电机同期及零转速检测，用于盘车投切逻辑和停机后的轴系静止确认
真实案例
南方某 300MW 机组大修后开机，ETS 做 110% 超速试验时老系统用的国产转速表反应慢且不支持表决，单次误跳两次耽误开工。后来把 ETS 超速检测改成一主两备 3500/53 组 2oo3，试运一次通过。老师傅说”早知道花这几千刀上本特利，不至于熬两个通宵改接线”。
常见问题解答 (FAQ)
Q1：3500/53 支持热插拔吗？
支持，但前提是机架已带电且配置正确。插拔时建议先确认 OK LED 熄灭再拔出，插入后等背板枚举完成（约数秒）OK 灯亮才算就位。不要在机组运行中进行不必要的插拔——虽然理论上支持，静电或接触不良仍有风险烧背板。
Q2：老款 3500/53 停产了怎么替代？
3500 系列多数情况下可用同型号新版（133388-01 最新 Rev）直接替换，配置文件兼容。若机架整体太老需注意 I/O 板（133396-01）版本匹配，换完重新下载组态校验。不建议跨型号替代，功能和安全认证会变。
Q3：程序和组态会丢吗？替换需要重配？
模块本身不带机组组态，组态存在框架接口模块（3500/20 或 3500/22M）的存储器里。换新 3500/53 通常只需在线读取机架配置验证通道映射即可，不需要重写报警值——但第一次上电务必确认 Config Software 显示 Channel OK。
Q4：二手/库存件怎么鉴别真伪和成色？
看三点：① 激光印字面清晰无毛边，Bently Nevada 标志及 Part No./Rev 刻字深度均匀；② 金手指无氧化发黑；③ 上机架后 OK LED 能正常点亮且能通过 Config Software 读取序列号和固件版本。价格过低（<市价50%）且无序列号照片的基本是拆机拼件，谨慎。
Q5：可以和 DCS 共用转速信号吗？
可以，3500/53 有 Buffer（缓冲）同轴测试点可并接一路给 DCS 或便携式测速表作监视，但 DCS 的转速不参与跳闸逻辑——超速保护必须由 3500/53 的 Danger 继电器硬接线执行，这是 API 670的底线要求。
