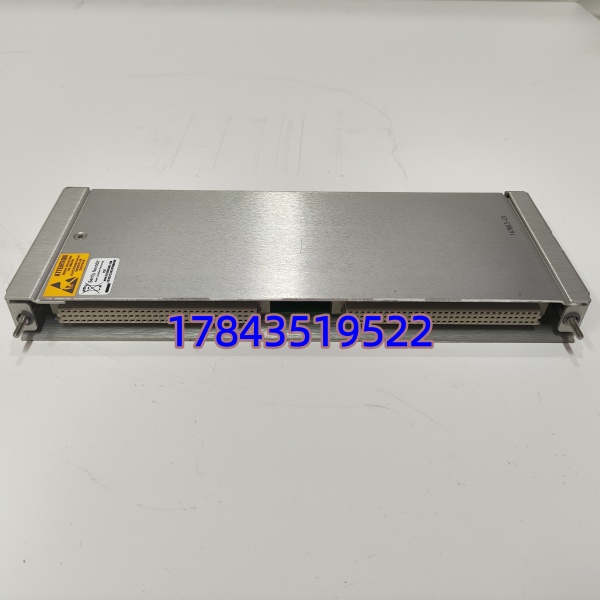

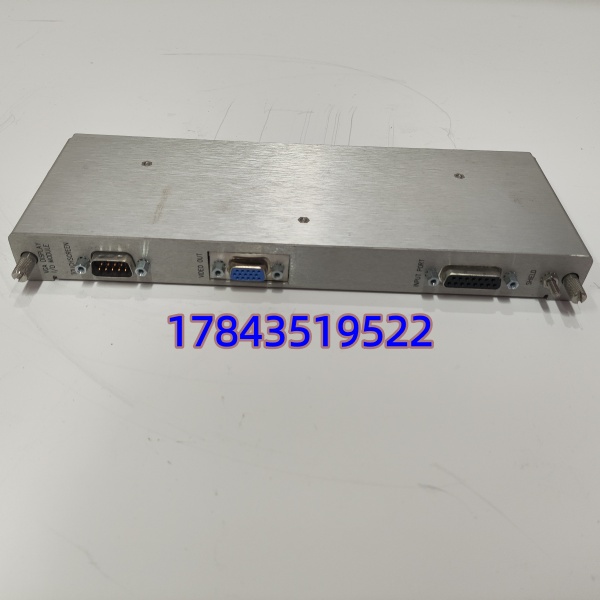

产品详情

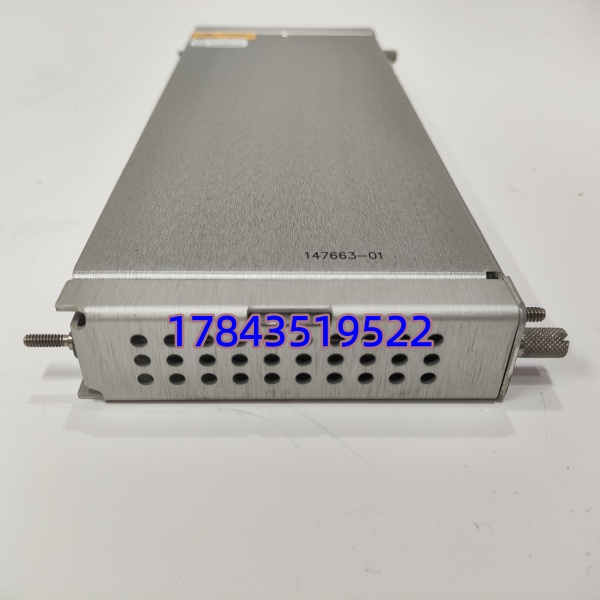

· 型号：3500/94（Bently Nevada Assy 147663-01，对应早期145988-01功能同）
· 品牌：Bently Nevada / Baker Hughes
· 系列：3500 Series — Display Interface Module (DIM), Half-Height
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3500/94（明细号 147663-01，新版PCB Assy；145988-01为早期同功能版可互换） |
| 产品类型 | 3500 Display Interface Module (DIM) — Half-Height，occupies right half of Slot 1 |
| 适用系统 | Bently Nevada 3500 Series Machinery Protection System（需Slot1左侧装3500-15 Power/HIM） |
| 显示类型 | 2-line × 16-character alphanumeric LCD（背光LED，黄/绿常见） |
| 前面板按键 | 4键：↑ ↓ SEL ENTER（Menu导航：View Channel / Alarm / Event / Bypass Status） |
| 显示内容 | 实时测量值(振动/位移/温度/转速)、Gap Voltage、Alarm Danger状态、模块OK/Bypass、Event List摘要 |
| 安装位置 | Slot 1右侧半槽(co-resides with 3500-15 in same Slot 1 assembly)——不可单独占Slot亦不可放I/O槽 |
| 供电 | 由3500机架背板提供 24 VDC（经由3500-15电源模块，典型耗电＜1W） |
| 前面板指示 | MODULE OK LED（绿=正常，灭/闪红=故障或未被组态识别） |
| 组态要求 | 3500 Rack Configuration Software中Enable “Display Interface(3500/94)”选项才会激活显示 |
| 热插拔 | 框架带电可小心拔出/插入（遵循ESD防护），插回自动重枚举 |
| 工作温度 | 0～+65℃（柜内），存储 -40～+85℃ |
| 相对湿度 | 5%～95% 非凝露 |
| 物理尺寸(约) | 标准3500半高模块 266×15×160 mm(H×W×D)，与3500-15拼成整Slot1 |
| 重量(约) | 0.15～0.2 kg |
| 兼容备注 | 147663-01与145988-01功能兼容通常可互替——严格来说核对机架背板Rev.极早期框架(pre-1997)需确认，以Bently Nevada Compatibility Note为准 |
| 认证 | CE / UL / cUL |
产品介绍
TSI机柜前人巡检最爱盯的就是这块小液晶——不像上位机System 1可看趋势，DIM让你不连笔记本就能就地翻通道看振动值和Gap电压，确认哪路报警或做通道旁路前先瞄一眼。现场实测发现它故障率极低（无源LCD+按键），坏多半是背光灯老化变暗或按键触点氧化导致菜单不响应，不影响保护功能只影响就地可读性。某个化肥厂CO2压缩机3500框架DIM液晶第2行缺画——运行六年背光自然衰减，换块新件恢复。
从库存看属C～B类（失效不丢保护不跳车，只失去就地读数），但老师傅现场排查时很依赖它。建议按3500框架总数5～10%备或全厂最低保1块冷件，尤其中文面板版(若现场是原装英文版也可替——显示内容同为英文字符)。换模块无需重下FCS组态只要Rack Config中已Enable 3500/94选项——插上框架自动识别。
应用场景与库存策略
3500/94 DIM用于所有需就地可读轴振/位移/温度值的3500框架——火电汽机TSI柜、压缩机保护柜前门内侧常有人凑近看。
- 火电/石化—汽机/压缩机3500 TSI框架(需就地读值/旁路确认)：非必须但高频使用 → 建议按框架数5～10%备DIM，最低全厂保1块；确认与3500-15同槽安装空间足够(老3500-01可能无法配DIM)。
- 无人值守远程小站—纯上位监视无就地操作需求：可不专设备件。
- 框架Slot1只装3500-15无DIM：完全合法——DIM是选配，去掉不影响任何保护逻辑。
- 配套提示：3500-15电源模块本身建议按A类备；DIM无易耗件只注意LCD背光寿命约10年典型。
真实案例：西北某330MW机组#1机TSI柜(3500框架含3500-15+3500/42M×3+3500/94 DIM)运行第8年春秋检发现DIM液晶第2行段码缺画——背光灯亮度尚可但某段驱动IC老化。原厂交期报4周，库房按建议留有一块3500/94(145988-01——与147663-01功能互换)冷备，断电拔出旧件→推入新件→上电Slot1 OK LED绿——无需Download直接显示（Rack已Enable DIM）。事后把DIM列入C类安全库存——省十几美金不备的结果通常是半夜打电话问”液晶咋看不清了能不能调”。
