描述
产品详情

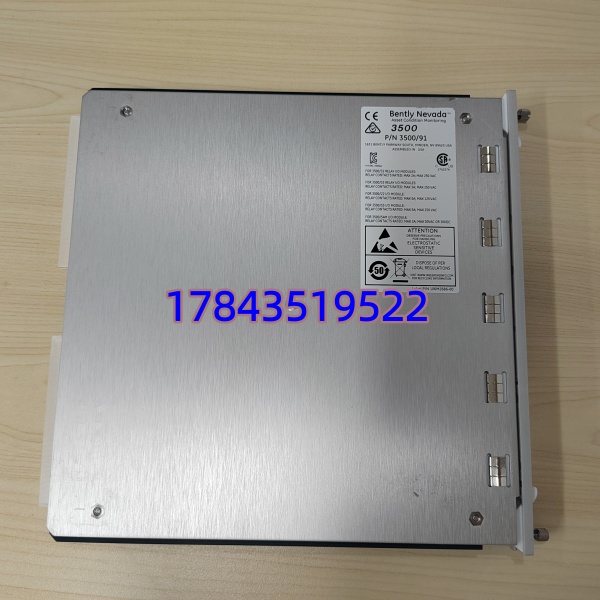

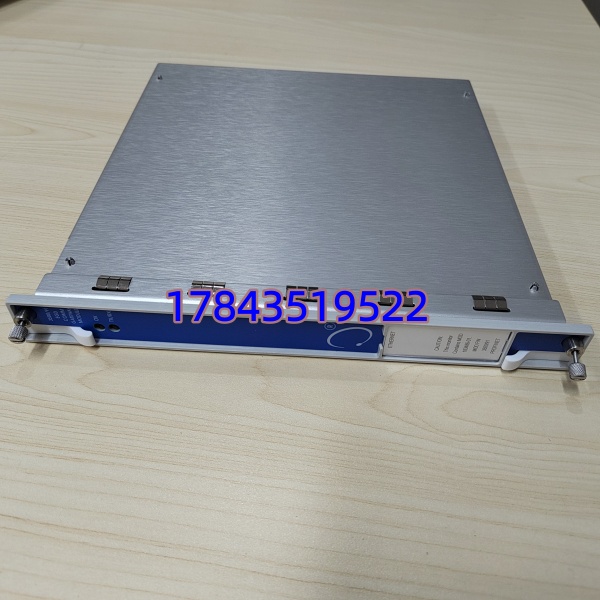

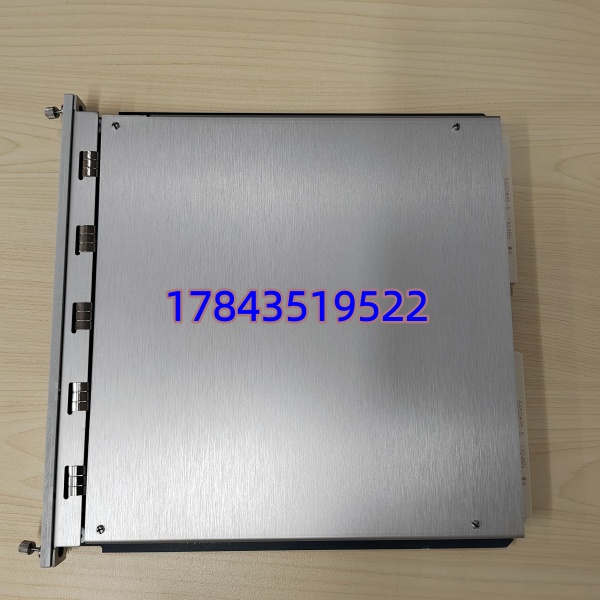

· 型号：3500/91（典型 161204-01 电口 / 190782-01 光口，以铭牌为准）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 机械保护系统 — Communication Gateway Module
规格参数
- 模块类型：EGD Communication Gateway（以太网全局数据通讯网关）
- 适用系统：Bently Nevada 3500 系列机架，须配合 3500/22M TDI（固件 ≥ V1.20）
- 机架配置软件：3500 Rack Configuration Software V3.70 或以上
- 通讯协议：EGD v2.01（Ethernet Global Data）、Ethernet UDP/IP、支持 Modbus TCP（部分固件）、Bently 专有协议
- 以太网接口：10/100BASE-TX（RJ-45，IEEE 802.3）或可选 100BASE-FX（MT-RJ 多模光纤，需对应 I/O 底板）
- 串行接口（部分版本）：RS-232 / RS-422 / RS-485（用于配置或 legacy 通讯）
- 数据刷新率：机架数据采集 ≤1 s，EGD 发布周期软件可组态（典型 10 ms～数秒）
- 供电：由 3500 机架背板统一供给（无需独立电源），典型功耗 ≈ 5–7.4 W
- 安装占位：前板主模块占 1 个全高槽位 + 后 I/O 模块占 1 个全高后槽位；每机架仅允许 1 块 3500/91
- 工作温度：-30 ℃ ～ +65 ℃（部分资料标 -20～+65℃，以具体版本手册为准）
- 存储温度：-40 ℃ ～ +85 ℃
- 湿度：≤95% RH（非冷凝）
- 认证：cULus、ATEX/IECEx Zone 2 / Class I Div 2、CE、RoHS、DNV GL 等（依批次）
- 前面板指示：OK（模块健康）、TX/RX（通讯活动）、Link（网口链路）
产品介绍
Bently 3500/91 是 3500 机械保护系统的 EGD 以太网通讯网关，专门用来把机架内各监测模块（趋近/振动/轴位移/转速等）的实时数据和报警状态打包成 EGD 报文或 UDP 发给外部控制器——最常见是接入 GE Mark VIe/Mark VI 燃机控制系统，让保护系统和过程控制共享同一套机组数据，省掉额外数采箱。
坦白讲它跟 3500/92（Modbus TCP 网关）定位不同：/91 主打 EGD 协议面向 GE 控制器，/92 偏 Modbus 通 DCS/PLC。有一点要注意——3500/91 必须搭配 3500/22M TDI 模块（新版固件）才能跑，老款无 TDI 的机架或用 3500/20 框架接口的不支持。买之前核对你机架上已有 TDI 的固件版本，低于 V1.20 要先升。
应用场景与行业案例
我在现场碰到最多的问题是：新建 MES/SCADA 要取 3500 振动值但原机架只有 /92 Modbus 网关，而业主用的是 GE Mark VIe——这时候 /91 是唯一正解，硬塞 /92 进不去 EGD 生产网。
典型场景：
- 电厂—汽轮发电机组：3500 保护轴振动/胀差，通过 /91 EGD 将数据实时送入 Mark VIe 控制器参与负荷限制逻辑。
- 炼化—离心压缩机：多台压缩机组 3500 机架需向压缩机控制盘广播报警和一倍频幅值，EGD 组播比轮询 Modbus 快且稳。
- 海上平台—燃气轮机：Zone 2 认证、宽温设计，直接装在平台 MCC 柜旁的 3500 机架，光纤口版本抗变频器共模干扰。
- 造纸/水泥—大型电机/风机：老旧 3500 系统改造数字化，加一块 /91 把数据推去 System 1 状态监测软件做预测性维护。
真实案例：
沿海某 LNG 接收站，3 台 BOG 压缩机 3500 机架原只配 /92 Modbus 网关接 DCS。后来新增 GE Mark VIe 燃机控制系统要求同步读取压缩机轴振动做联锁预判，DCS 网段不支持 EGD。库房翻出一块 3500/91（161204-01 电口），断电插入机架最右侧空槽（确认槽位余量够全高后模块），升级 Rack Config Software 重新下装配置开启 EGD Producer，Mark VIe 侧建 Consumer 即刻读到数据。老师傅说”比预想的快，半小时搞定没停保护——好在 /91 不影响监测模块运行只走背板数据总线”。提醒：改配置时下装时注意别误动 Trip Multiply 设置。
常见问题解答 (FAQ)
Q1：3500/91 支持热插拔吗？可以在线更换不？
A：支持。3500 框架接口模块（含 /91、/92、/22M）设计为可在系统带电时插拔，不会影响监测模块的保护功能。但建议提前记录配置或在低负荷时段操作，插拔瞬间以太网链路会短暂中断（数秒），上位机会报通讯暂断属正常。
Q2：我机架上已有 3500/92 Modbus 网关，还能再加一块 /91 吗？
A：可以，但每机架只允许 1 块 3500/91，同时也允许存在 1 块 /92（二者协议不同互不冲突），前提是机架右侧槽位够——两者都是全高前+后槽，占两个槽位。满槽机架（如插满继电器模块）就没地方加了。
Q3：老机架用 3500/20 Framework Interface 没有 TDI，能用 /91 吗？
A：不能用。3500/91 必须配合 3500/22M TDI（Transient Data Interface）模块工作，TDI 固件建议 ≥ V1.20（部分高级功能需 V2.21+）。老系统只有 /20 的话需先升级更换为 /22M TDI 才能加装 /91。
