描述
产品详情

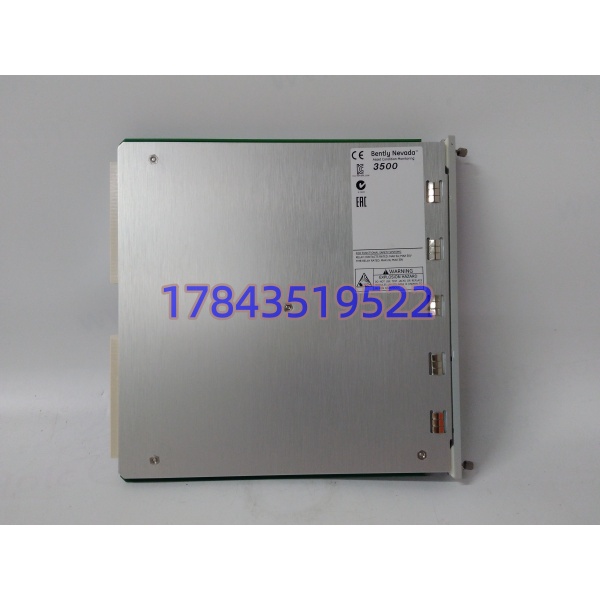

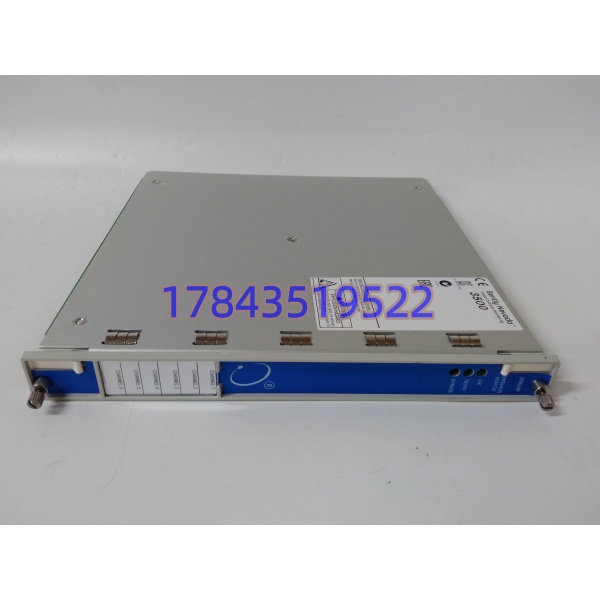

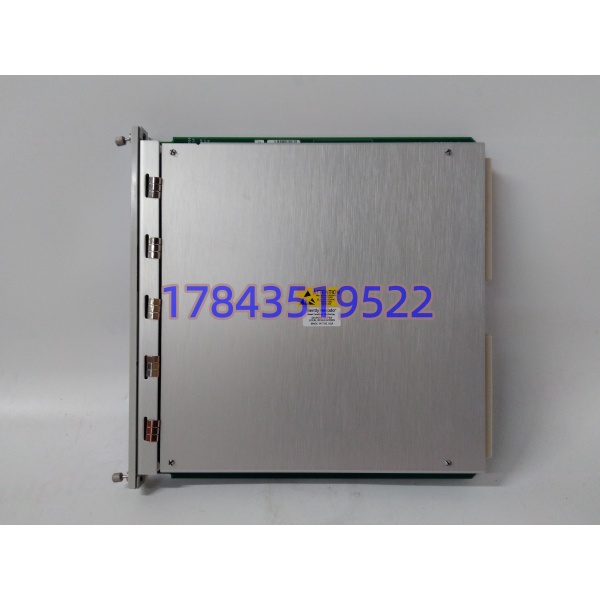

· 型号：3500/60
· 品牌：Bently Nevada
· 系列：3500 机械保护系统
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | 3500 机架六通道温度监测器（Temperature Monitor） |
| 通道数 | 6 路独立输入（每通道可单独配置类型） |
| 输入类型 | 3 线制 RTD（Pt100/Pt200/Ni120/Cu50）；热电偶（J/K/E/T/R/S/B 型） |
| 量程范围 | RTD：-200~+850℃；TC：-270~+1760℃（依热电偶类型） |
| 分辨率 | 16 位 ADC，0.1℃ 级 |
| 精度 | ±0.5℃ 或 ±0.1% FS（以较高者为准），冷端补偿误差 <0.5℃ |
| 报警设置 | 每通道独立：Alert（警告）和 Danger（危险）两级，可延时触发 |
| 继电器输出 | 不直接驱动外部负载，报警状态送 3500/32M 继电器模块执行跳闸 |
| 通道隔离 | 标准版通道共地；隔离版（部分 Rev）通道间光电隔离 ≥250Vdc |
| 响应时间 | <1s（含滤波），SOE 事件分辨率 1ms |
| TMR 支持 | 支持三模块并排 TMR 配置，2oo3 表决防误动 |
| 背板取电 | 3500 机架背板 24VDC，典型功耗约 6W |
| 安装位置 | 3500 机架任意 I/O 槽位（插槽 2–16），不可占插槽1（那是 RIM 的） |
| 组态软件 | 3500 Rack Configuration Software（RCS） |
| 热插拔 | 支持带电插拔，更换时对应通道短暂变 Bad，不影响其他槽位 |
| 工作温度 | -40~+85℃（存储 -40~+85℃） |
| 认证 | CSA/NRTL、CE、ATEX/IECEx、API 670 合规 |
| 停产状态 | 3500/60 仍属 3500 活线产品，但部分老 Rev 新货周期拉长 |
| 关联模块 | 3500/61（老款 6 通道 TC 专用）、3500/65（16 通道 RTD）、3500/32M（继电器） |
| 合规标准 | API 670 第五版（机械保护系统标准） |
产品介绍
3500/60 是 Bently Nevada 3500 机架里专门管温度的那个家伙。6 个通道，RTD 和热电偶随便混着接——前三个通道挂 Pt100 测瓦温，后三个接 K 型热电偶测排气，一个模块全搞定。它不采振动、不测轴位移，就盯着温度这一件事，超了 Alert 值亮黄灯，超了 Danger 值送跳闸信号给 3500/32M 继电器模块，把机组拽停。
和 3500/61 比，/60 是后续版本，RTD 和 TC 全支持，/61 老款偏 TC 专用；和 3500/65 比，/65 是 16 通道纯 RTD、密度更高但没热电偶。坦白讲，这模块在现场存在感不如振动卡那么”刺激”——振动卡坏了机组直接跳闸，动静大；温度卡坏了往往是”DCS 上瓦温变问号、机组还在跑”，然后你在下一次大修时才换。但真到了瓦温爬升的事故工况，它就是你最后一道防线。API 670 标准里温度监测是强制项，不是可选项。
应用场景与行业案例
我在现场遇到过最悬的：燃机联合循环机组，#2 轴承瓦温从 85℃ 慢慢爬到 102℃（报警值 105℃），DCS 趋势看着没事，但 3500/60 的第 2 通道冷端补偿芯片温漂，实际瓦温已经 108℃ 了，只是模块读数偏低。还好那天巡检员用手持红外测了一下轴承回油温度，发现不对劲，手动停机。事后拆下 3500/60 送检，冷端补偿误差从 0.5℃ 漂到了 4.2℃。这种慢漂故障自诊断不报，靠的是定期校准和人员警觉。
典型场景：
- 电厂汽轮机：3500/60 第 1–4 通道 Pt100 测 #1–4 轴承瓦温，第 5–6 通道 K 型热电偶测排气温度，超温直接跳闸。
- 炼化离心压缩机：丙烯制冷压缩机径向轴承瓦温进 3500/60，TMR 三冗余配置，2oo3 表决防误动，单模块故障不跳闸。
- 海上平台燃气轮机：机柜在防爆间，3500/60 的 RTD 通道接本安屏障后的 Pt100，耐盐雾腐蚀，-40℃ 冷启动正常。
- 钢铁厂高炉风机：轴承回油温度经 3500/60 监测，振动+温度双重保护，防止烧瓦事故。
- 核电辅助给水泵：SSE（抗震）版本 3500/60 装在抗震机柜里，LOCA（失水事故）工况下仍能可靠监测。
真实案例：华南某 LNG 接收站，BOG 压缩机 3500 机架，#3 槽 3500/60 运行第 8 年。年度校验时发现第 3 通道（推力轴承瓦温）读数和就地双金属温度计差 6℃，而且漂移方向不稳定——有时高有时低。仪控班先查接线端子（无松动），再查 RTD 三线电阻平衡（偏差 <0.1Ω），最后怀疑模块内部参考电压漂移。机柜备件架有块同 Rev 未拆封的 3500/60，带电拔旧插新（3500 允许 I/O 卡热插拔），RCS 联机确认组态未变，5 分钟恢复。拆下旧模块送检，发现是内部精密参考电阻老化，温漂超差。班长说：”温度卡这东西不像振动卡会突然坏，它是慢慢飘的，一年校准一次是底线，两年不校就是在赌。”
