描述
产品详情

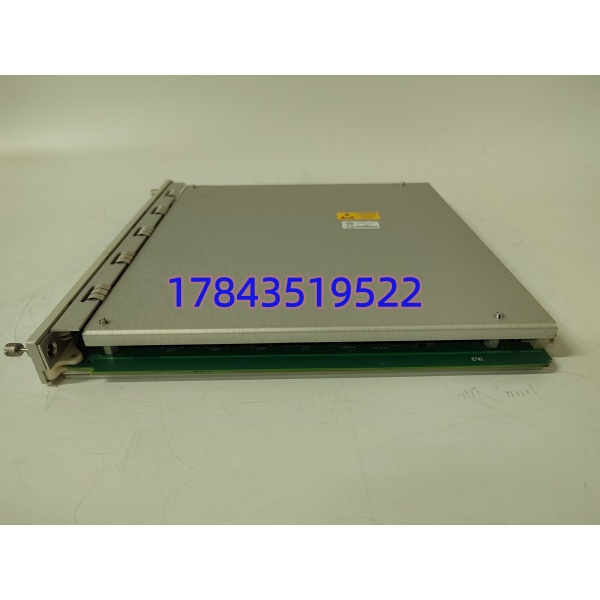

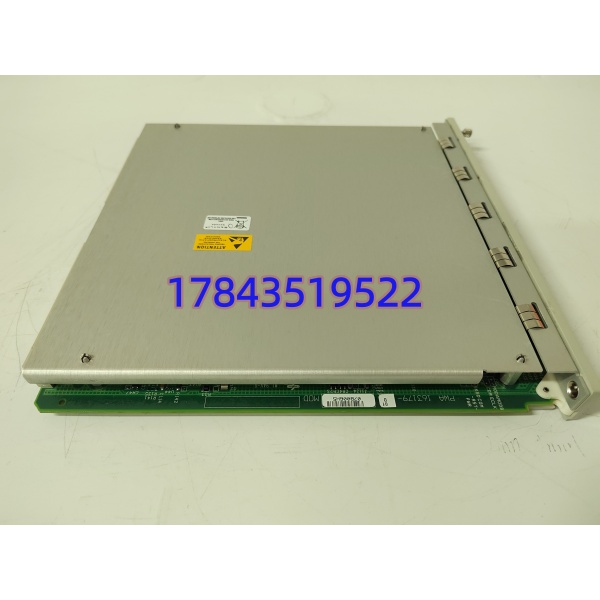

· 型号：3500/60（部件号163179，常指163179-01非隔离版）
· 品牌：Bently Nevada（美国本特利，现贝克休斯旗下）
· 系列：3500机械保护系统 / TSI汽轮机安全监测，3500/60温度监测模块
规格参数
- 模块类型：6通道温度监测I/O模块（3500/60无4–20 mA记录仪输出，记录仪版是3500/61）
- 完整型号：3500/60，部件号163179（通常163179-01为非隔离RTD/TC混用版，163179-02为隔离版，需核对/以原厂手册为准）
- 通道数：6路独立温度输入，每通道可单独配置传感器类型和量程
- 输入类型：RTD 2/3/4线制Pt100、Pt1000、Cu10、Ni120；热电偶J/K/T/E/R/S/B/N，内置冷端补偿
- 测量范围：RTD约‑200 ℃至+850 ℃，TC约‑18 ℃至+1370 ℃，依传感器而定，需核对/以原厂手册为准
- 精度与分辨率：典型±0.1 %读数或±0.1 ℃（RTD），热电偶约±0.5 ℃，分辨率0.1 ℃，更新≤100 ms
- 报警功能：每通道独立警告/危险两级报警加停机阈值，支持报警延时、偏差检测、断线/短路诊断
- 供电与功耗：由3500机架背板供24 V DC逻辑电，典型功耗约9 W，不需外部电源
- 通信与接口：通过3500背板总线与框架控制器/RIM通信，数据经3500/92网关转Modbus或DCS

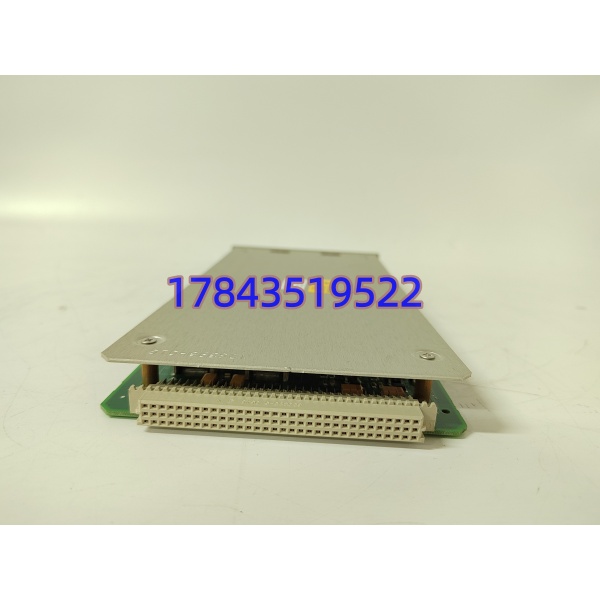

- 安装方式：标准3500机架，占1个全高前插槽加1个全高后I/O端子插槽，通常配133819-01或134814-01端子块

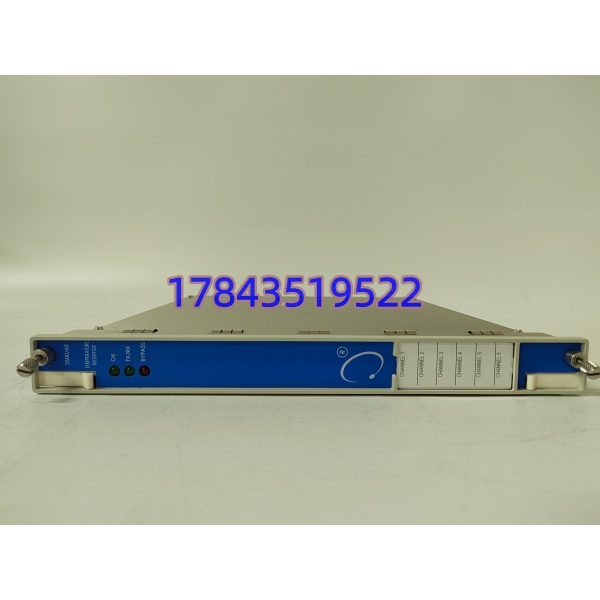

- LED指示：前面板OK/TX/RX/Alarm/Bypass灯，OK闪表示模块自检或配置不匹配
- 环境：工作‑40 ℃至+85 ℃（部分资料‑30至+65，需核对/以原厂手册为准），5–95 % RH非冷凝，IP20柜内
- 尺寸与重量：约241.3 mm高×24.4 mm宽×241.8 mm深（标准3500窄板），重约0.8–0.91 kg
- 认证与标准：CE、UL、CSA，API 670机械保护合规，可选SIL 2或ATEX Zone 2，需核对/以原厂手册为准
- 热插拔：支持在线热插拔更换，不影响机架其他模块，TMR需三块并排投票
产品介绍
3500/60 163179是Bently Nevada 3500系列里的6通道温度监测模块，专门给汽轮机、压缩机、电机这些关键旋转机械做轴承瓦温、定子绕组、润滑油多点温度保护。它插在3500机架里，背板供24 V DC，6路混接RTD和热电偶，每通道设警告/危险两级报警加停机，断线短路自己诊断，数据走背板给框架控制器再经网关上DCS或TDM。163179通常指非隔离版3500/60，不带4–20 mA记录仪输出，纯监测加报警，比3500/61便宜，现场MRO备件常选它。
竞品多是通用温度采集卡，没做过TSI机械保护框架和热插拔设计。3500/60前面板有OK/Alarm灯，凌晨换模块不用停整个保护系统，拔下旧插新，框架自动读EEPROM配置重建通信。我在现场遇到过燃气轮机轴瓦PT100断线，通用卡只给坏值，3500/60立刻报传感器故障锁报警，防止误跳闸，这点API 670合规在设计里。坦白讲，老厂不停线改造时，原装3500/60是唯一不用改柜体和传感器接线的直接替换。
应用场景与行业案例
痛点切入：凌晨1点电厂TSI机柜Slot 3的3500/60 OK灯闪红，6路推力瓦PT100全显示—-，汽轮机还在转但失去瓦温保护，调度逼停。非计划停机按小时算六位数，等原厂发新框架要一周，老3500机架必须原装模块直插恢复。
典型场景：
- 火电/核电/水电汽轮机：3500机架插3500/60测推力瓦/支撑瓦6点PT100，每通道危险报警驱动继电器切断DEH，API 670要求热插拔不停保护
- 油气管道压缩机/燃机：沙漠或海上平台振动加温度同机架，3500/60混接热电偶测排气、RTD测轴承，背板数据经3500/92 Modbus上站控SCADA
- 石化大型电机/风机：定子绕组PT100嵌入，3500/60做梯度报警防局部过热，断线诊断区分真超温还是传感器故障，减少误跳机
- MRO备件替换：3500/60仍在产但老部件号163179-01二手好找，直接插回原机架加133819-01端子块，不碰外部传感器接线，10分钟恢复TSI
真实案例：前年在山西一个坑口电厂#2机小修后开机，夜班监盘发现TSI柜Slot 3的3500/60 OK灯闪红，报警列表里6路推力瓦全—-。拆模块闻到轻微糊味，后I/O端子133819-01接线紧但模块电源芯片挂了。柜顶冷备件袋里有块二手原装3500/60 163179（Power‑On Hours约2.1万，电容没鼓）。先通知值长退瓦温保护压板，机架支持热插拔，拔旧模块（振动/转速继续跑），插新模块进Slot 3锁紧，OK绿灯亮，框架自动从RIM读回配置，6路PV跳出来。全程12分钟，没停汽轮机。事后跟保护班说：TSI温度模块别等OK闪才换，备一块163179冷备在柜顶防静电袋，凌晨2点故障时直接热插拔，别在现场焊板子。
常见问题解答 (FAQ)
- 是否支持热插拔？支持。3500机架设计成在线更换，拔3500/60不影响机架供电和其他模块（振动/转速照跑）。换前在DCS上看清哪槽报警，拔前临时屏蔽该槽报警或退相应保护压板，插新模块后OK绿灯亮说明配置匹配，再投回压板。带电拔插别碰背板24 V排针，手指别短路端子。
- 停产替代方案？3500/60仍在产但新订货可能变后缀（163179-02隔离版），163179通常指163179-01非隔离版，直接兼容。全新原装难找时二手/翻新是原装直插替换最快。新设计可用3500/61带记录仪，但老机架没空槽就别改。通用温度卡塞不进3500，机械尺寸和背板协议全不兼容。
- 换模块会丢报警定值和组态吗？不会。3500/60自身EEPROM存通道类型/量程/报警阈值，但全局配置（报警继电器逻辑、通信映射）在左侧Slot 1的RIM/框架接口模块里。换后机架自动从RIM下发包配置，OK常亮就对了。保险做法：换前用3500配置软件连RIM上载全机架配置存文件，换后核对槽位和报警设定值。
- 怎么看成色和防翻新/电容老化？原装壳体铝挤灰色阳极，铭牌激光刻3500/60 163179，不是贴纸。翻过看电解电容（后端I/O侧PCB），原厂Nichicon/Panasonic，顶部平无鼓包漏液，生产日期码在电容本体，超12年ESR变大，MTBF标称>5万小时，这种放冷备别放主保护槽。上电测6路输入跳数正常，OK灯不闪报错说明EEPROM没坏。
