产品详情

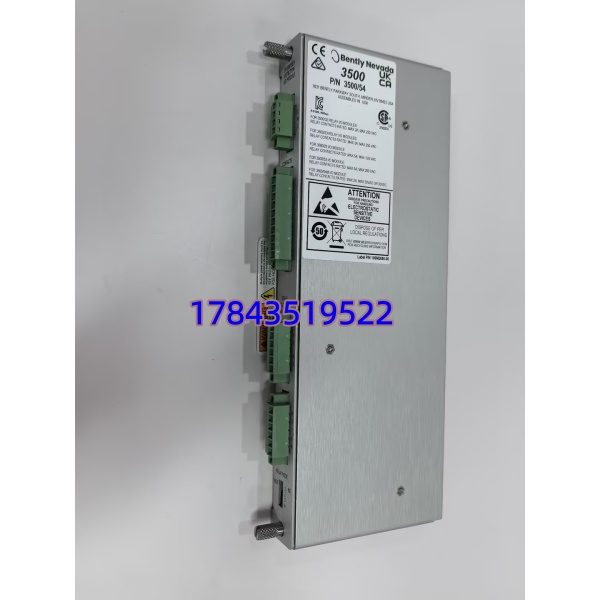

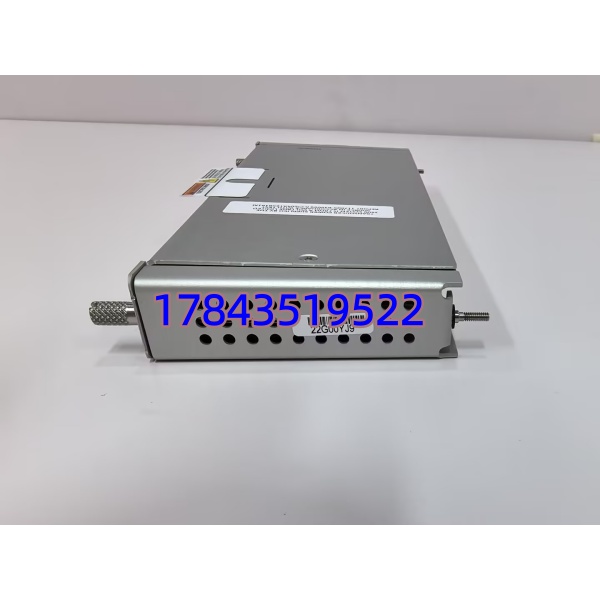

· 型号：3500/54（模块本体）+ 端子块 133396-01
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series Machinery Protection System — Relay Output Module (4-Channel Programmable)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Bently Nevada 3500/54 Four-Channel Programmable Relay Module + Terminal Block 133396-01 |
| 模块型号 | 3500/54（Option Code 常见 3500/54-01-00 等，01=标准 4-ch relay，-00 无 Keyphasor 要求） |

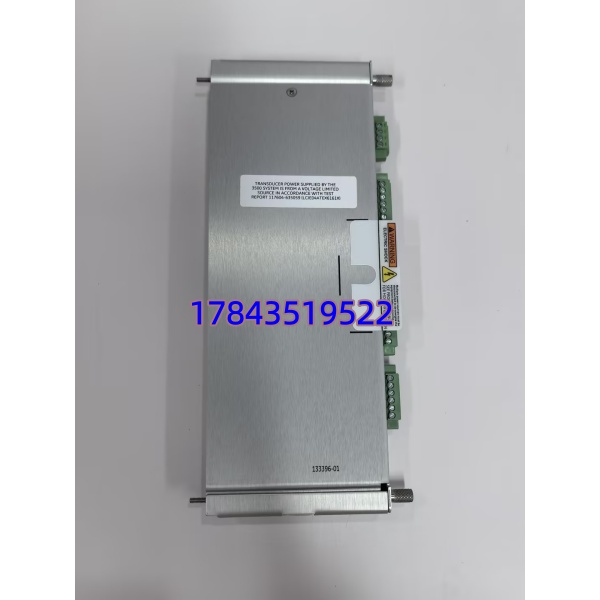

| 配套端子板 | 133396-01 — 16-point Screw Terminal Block for 3500/54 Relays（可插拔欧式端子排） |
| 适用系统 | Bently Nevada 3500 框架（3500/05 机架，可与 3500/42M/45/53 等监测器混装） |
| 继电器通道数 | 4 路独立可编程继电器输出，每路 SPDT Form C（1NO + 1NC） |
| 触点额定 | AgCdO 合金，5 A @ 250 VAC 阻性 / 5 A @ 30 VDC 阻性；最小切换负载 10 mA @ 5 VDC |
| 触点寿命 | 机械 ≥10⁷ 次；电气 ≥10⁵ 次@额定阻性负载（感性降额） |
| 可编程逻辑 | 每通道可独立组态为 Alarm/Danger/OK/Latch/AND/OR 逻辑，支持表决（与 Triaxial/TMR 监测器配合做 2oo3 等） |
| 与框架通信 | 经 3500 框架背板 RIM（3500/22M 或 3500/20 槽 1 Rack Interface Module）读取组态与状态；模块自身无前面口配置 |
| 状态指示 | 前面板每通道 Relay Energized LED（绿）、Module OK（绿）、Tx/Rx（通信）、Watchdog LED |
| 供电方式 | 由 3500 框架背板供 +5 VDC（逻辑）+24 VDC（继电器线圈隔离侧），典型模块功耗 ≤8 W（4 继电气全激磁） |
| 隔离特性 | 继电器触点侧与框架逻辑侧光电隔离；通道间共 COM 分组（每路独立 COM/C/NO/NC） |
| 安装槽位 | 3500 框架任意 I/O 槽位（Slot 2～Slot 14，Slot 1 预留 RIM），可与监测器模块混插 |
| 可热插拔 | 支持在线插拔更换（框架运行不受影响，对应继电器输出短暂进入失电工安全态——确认工艺安全后操作） |
| 组态软件 | 3500 Rack Configuration Software (RCS) — 需 v.X.X 以上兼容，组态下载经 3500/22M |
| 环境规格 | 工作 -30～+65℃（框架内），存储 -40～+85℃，湿度 0～95% RH 无凝露，符合 API 670/ IEC 61010 |
| 认证 | 符合 API 670（机械保护系统继电器输出章节）、CE / cULus |
产品介绍
在汽机保护柜碰过一回：3500/54 通道 3（Danger→Trip Solenoid A）继电器 LED 亮但现场跳闸电磁阀不动作——拆 133396-01 端子块发现 #C3-NO 螺钉松脱（热循环致应力松释），量触点实际已闭合但外部回路开路。3500/54 的价值就在于它是 API 670 要求的”最后一道电控执行”：振动/位移越限→监测器判定 Danger→3500/54 继电器失电（或得电依组态 Fail-Safe 方向）→驱动 AST 电磁阀或 ESD 停机。它本身极少坏，多故障点在端子块螺钉松、触点氧化（多年不动作）或组态逻辑与现场停机回路极性（NO/NC Fail-Safe）不匹配。
Bently Nevada 3500 平台仍 Active 但在部分区域 3500/54 特定 Option 交期拉长（6～14 周），全新原厂通常可订。按 ABC 分类属 A 类关键件——它是保护系统到现场跳闸回路的唯一电气接口，单块故障若无冗余继电器配置会使某路跳闸功能降级。建议按”在役 3500 框架配 3500/54 数×1 备模块冷备（最低 1 件/装置）+ 按端子块数×1 备 133396-01（最低 2 块跨框架互备）”，继电器触点每大修做动作试验或按 10～12 年预防性轮换（尤其长期不动作的 Danger→Trip 路）。
应用场景与库存策略
3500/54 故障表现：Rack Config Software 报”Module Not Recognized”（背板接触/模块 EEPROM 坏）、某通道 LED 正常但现场不动作（端子块螺钉松/触点氧化先查外部）、所有继电器意外释放/吸合（组态被误改或 RIM 通信异常先查框架）。原厂交期若波动可找授权备件商 NOS。
- 燃气/蒸汽轮机 3500 轴振/轴位移保护→AST 跳闸继电器输出 — 单点失效影响机组保护可用性 → 建议模块按装机量 N 备 N+1（最低 1 件），端子块 133396-01 按在役块数备 +1 且每大修抽检触点及扭矩
- 压缩机/大型风机 3500 保护→ESD 停机联锁 — 通常双重 3500/54 做 1oo2 或表决 → 建议备 1 件模块冷备 + 2 块端子块，TMR 框架三块继电器卡建议同 Option Code 一致
- 多框架分散配置（炼化多机组） — 各机组 3500 框架均有 → 按最大单区域框架 3500/54 数量+1 备模块；端子块可按区域总数×20% 备
- 改造评估 — 3500 若整体拟迁 System 1 或第三方 TMR 保护 → 3500/54 特殊 Option 停订是系统升级信号；现阶段按上述策略 LTB 若公告停产
真实案例：某 9F 联合循环 #1 燃机 3500 框架配两块 3500/54（A 路 Danger→Trip Sol A，B 路 Danger→Trip B，1oo2 表决），年度 ETS 通道试验发现 B 路 AST 电磁阀指令发出但 3500/54 Ch2 LED 亮而现场电磁阀无压——拆端子块 133396-01 发现 NO 端子螺丝退丝（初装扭矩不足运行 6 年热循环松释），紧回后恢复。该厂原按 C 类管”继电器端子块”零库存，等调货耽搁半班试验窗口。反思：①3500/54 模块本体 A 类但端子块 133396-01 也该 B+ 单列（尤其旋入/旋出频繁的大修试验季）；②端子块螺钉必须按扭矩标定值紧固并记入检修记录，每大修抽检 20% 扭矩；③长期不动作的 Danger 继电器路每年做模拟跳闸试验验证触点通断（或按 10～12 年主动轮换）。
